Русский
17
MENU
EXIT
ENTER
1
4
7
0
89
6
3
5
2

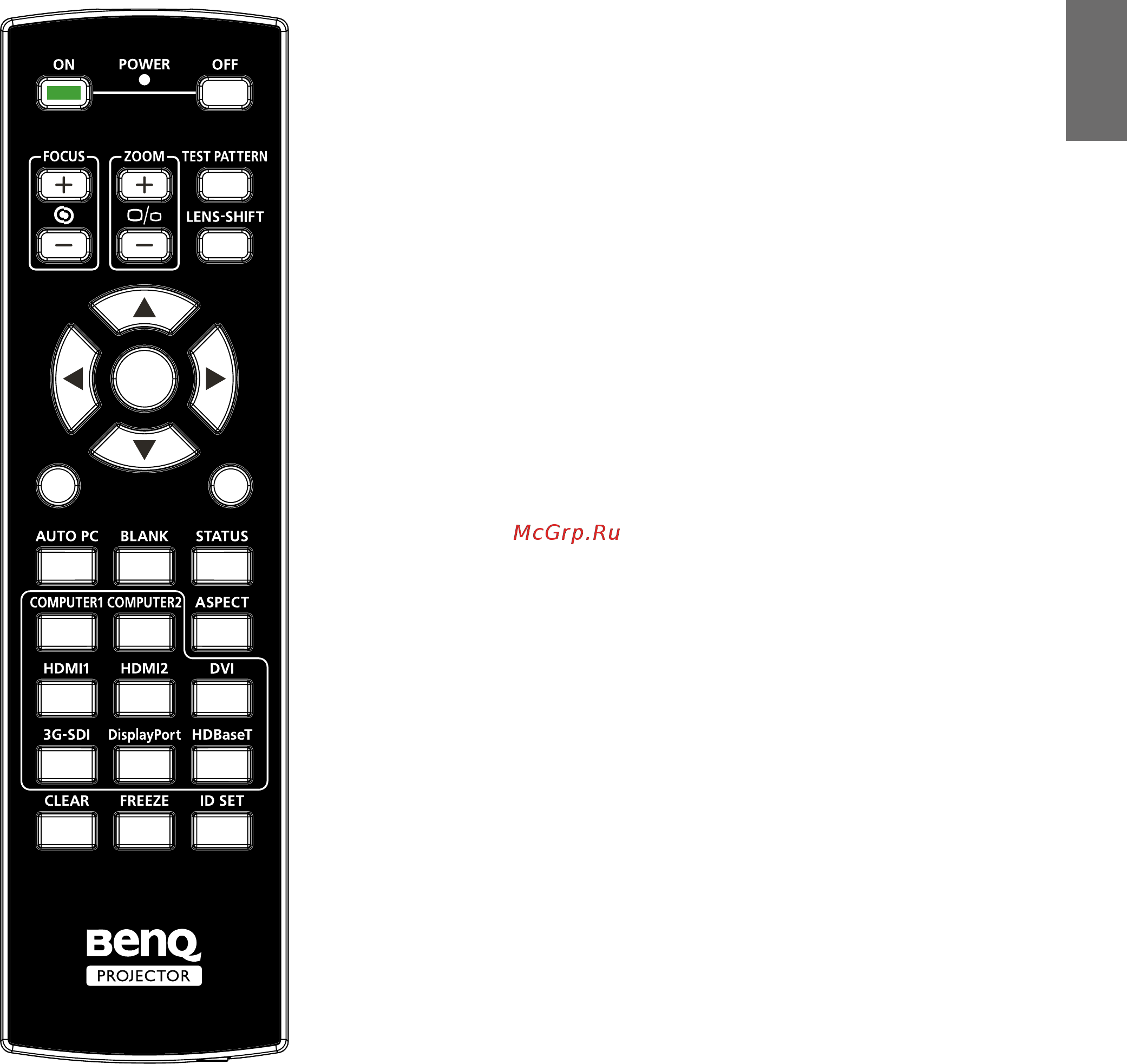

• ON
Нажмите, чтобы включить питание проектора.
• OFF
Нажмите, чтобы выключить питание проектора.
• FOCUS +/-
Нажмите, чтобы отрегулировать фокус
проецируемого изображения.
• ZOOM +/-
Нажмите, чтобы сделать проецируемое
изображение крупнее или мельче.
• TEST PATTERN
Нажмите, чтобы показать встроенный
испытательный шаблон. Нажимайте
последовательно для прокрутки доступных
изображений. Для закрытия проецируемого
изображения нажмите кнопку MENU.
• LENS SHIFT
Нажмите, чтобы сдвинуть объектив вверх, вниз,
влево и вправо.
• ENTER
Нажмите, чтобы выбрать или подтвердить
настройки.
• MENU
Нажмите, чтобы показать экранное меню или
вернуться на один уровень вверх в меню.
• EXIT
Нажмите, чтобы закрыть экранное меню.
• AUTO PC
Нажмите, чтобы провести автоматическую
синхронизацию сигналов.
• BLANK
Нажмите кнопку, чтобы временно прервать
проецирование.
• STATUS
Открытие экранного меню – Информация.
• COMPUTER 1
В качестве источника входного сигнала выбирается
вход COMPUTER 1.
• COMPUTER 2
В качестве источника входного сигнала выбирается
вход COMPUTER 2.
• ASPECT
Нажимайте последовательно для прокрутки
доступных вариантов соотношения сторон.
• HDMI 1
В качестве источника входного сигнала выбирается
вход HDMI 1.
• HDMI 2
Действует так же, как HDMI 1.
• DVI
В качестве источника входного сигнала выбирается
вход DVI.
• 3G-SDI
В качестве источника входного сигнала выбирается
вход 3G-SDI.
