82
Глава 8. Дополнительные функции
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
F12
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.

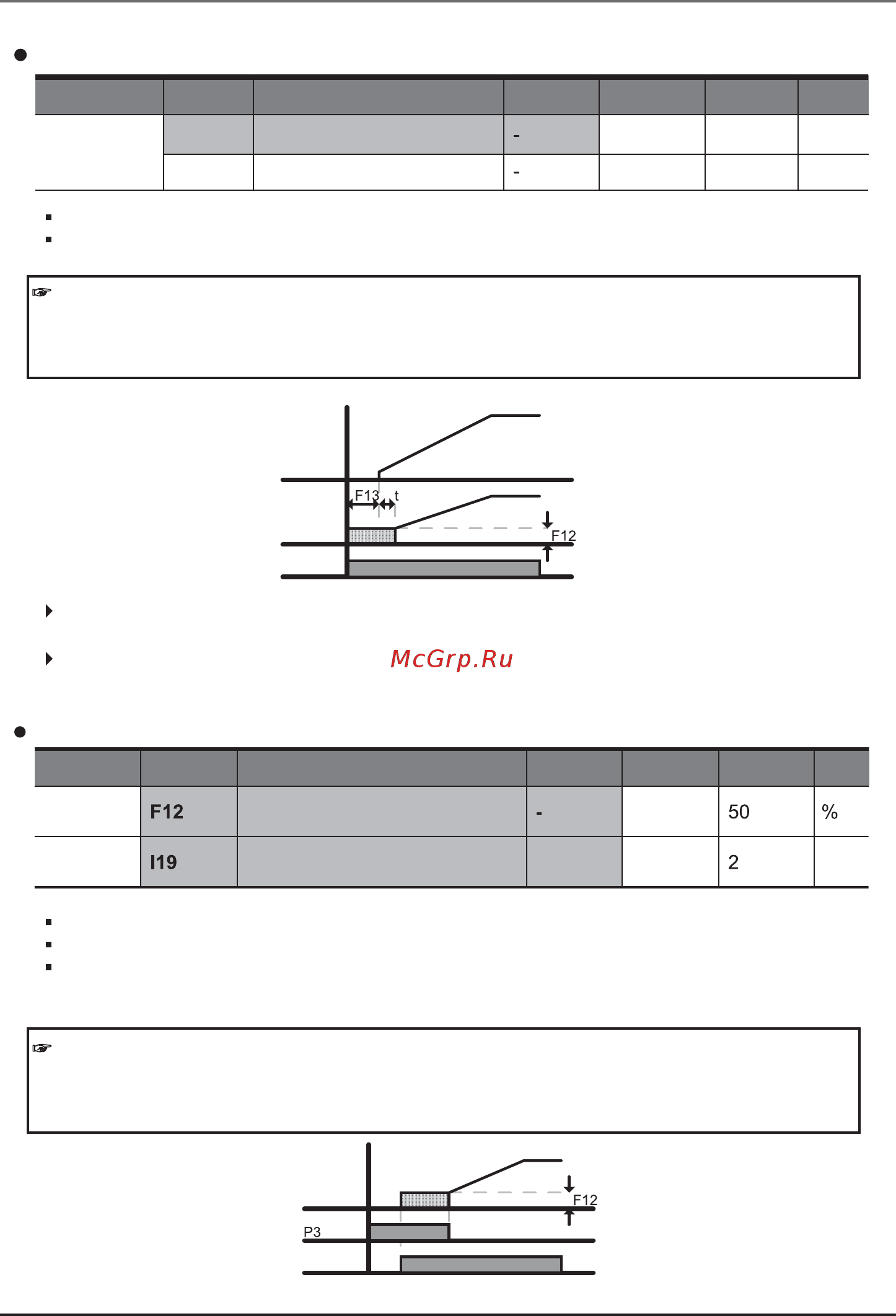

Томожение постоянным током перед пуском
Функц.
группа 1
[Старт. напряж. тормоза ПТ]
0 – 200
50
[Старт. время тормоза ПТ]
0 – 60
0
F12: устанавливает уровень в процентах от H33 – (номинальный ток двигателя).
F13: двигатель начинает разгоняться после подачи напряжения ПТ в течении
установленного времени.
F13
%
с
Внимание:
Если установлено чрезмерное напряжение тормоза ПТ или слишком
продолжительное время торможения ПТ, это может привести к перегреву или
повреждению двигателя.
Установка F12 или F13 в 0 отключает использование торможения постоянным током
перед стартом.
t: после F13 – (Стартовое время тормоза ПТ), частота начинает увеличиваться после
подачи напряжения ПТ за время t.
Тормоз ПТ при остановке. Включение при помощи многофункционального входа
Функц.
группа 1
Группа
I/O
[Старт. напряжение тормоза ПТ]
[Выбор клеммы Р3 для использ.
функции тормоза ПТ при останове]
0 – 200
0 – 25
F12: устанавливает уровень в процентах от H33 – (номинальный ток двигателя).
Выберите клемму из Р1Р8 для подачи команды тормоза ПТ.
Если выход Р3 используется для этой функции, установите I 19 как “11”
(тормоз ПТ во время останова).
11
Частота
Напряжение
Команда ПУСК
Напряжение
Команда ПУСК
Внимание:
Если установлено чрезмерное напряжение тормоза ПТ или слишком
продолжительное время торможения ПТ, это может привести к перегреву или
повреждению двигателя.
