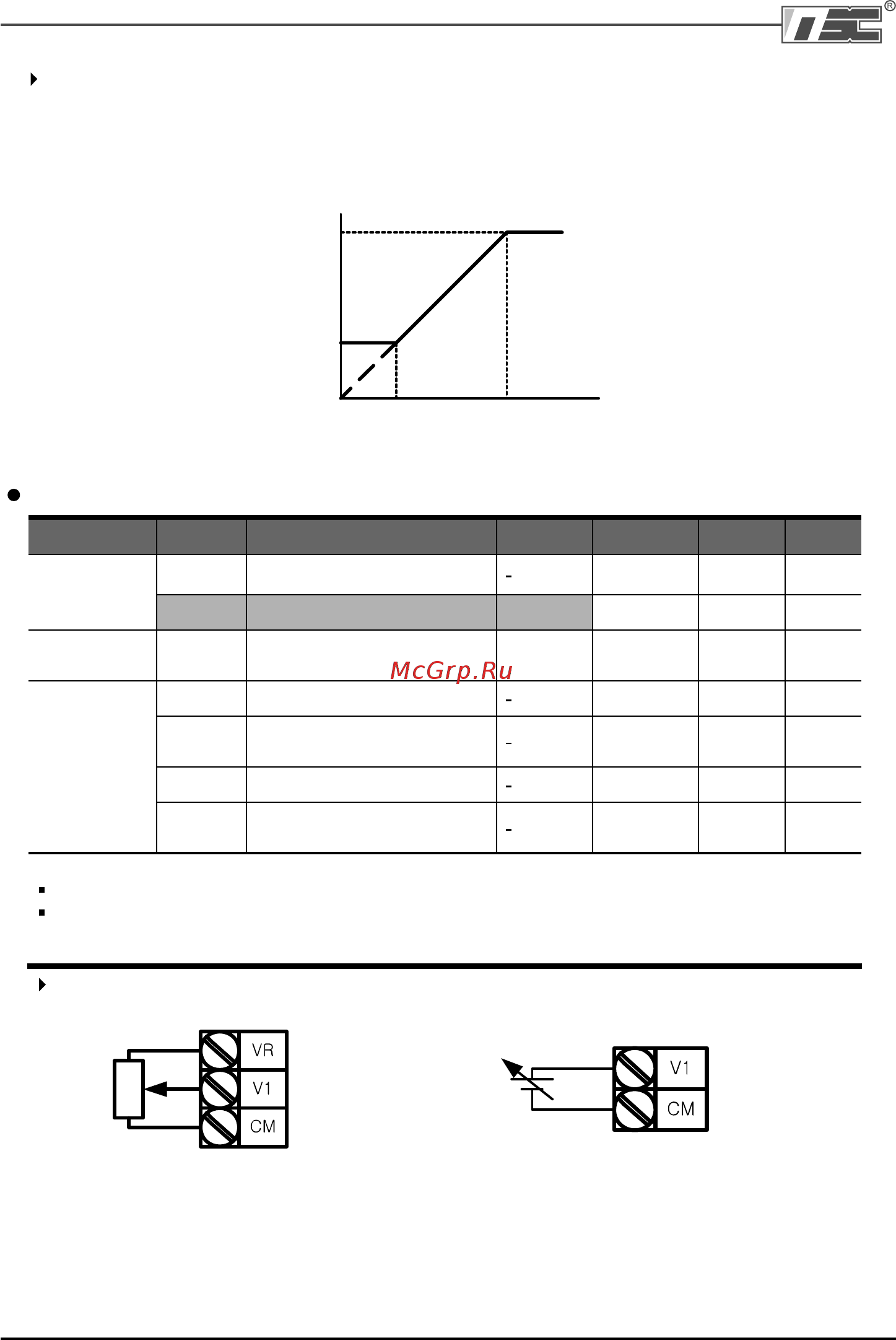

73
Заданная частота
I6 – I10: Установка диапазона входа и соответствующей частоты при входном
напряжении 0 – +10 В, V1 вход.
Пример: Минимальное входное напряжение (+) равно 2 В с соответствующей
частотой 10 Гц. Максимальное напряжение равно 8 В с рабочей частотой.
V1 вход
50Гц
I 10
I 8
10Гц
I 7 I 9
2В 8В
Frq
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
Установка частоты посредством входа V1 (0 (В) – + 10 (В))
[Задание частоты]
0.00
0 – 400
0.00
Гц
[Источник задания частоты]
0 – 9
0
I 6
[Постоянная времени
фильтра для входа V1]
3
10
0 – 9999
10
I 7
[Мин. входное напр. V1]
0 – 10
В
I 8
[Частота, соответствую
щая I7]
0 – 400
0
0.00
Гц
I 9
I 10
[Макс. входное напр. V1]
[Частота соответствую
щая I 9 ]
0 – 10
0 – 400
10
60.00
В
Гц
Выберите 3 в коде Frq группы DRV.
0 – 10В может быть подано прямо с внешнего контроллера или потенциометра,
подсоединенного к клеммам VR, V1 и CM.
Подсоедините клеммы для кодов I 6 – I 10, как показано на рисунках.
Подключение потенциометра
0 – 10В вход с внешнего контроллера
Группа
DRV
Группа
I/O
ООО “ПневмоЭлектроСервис”
