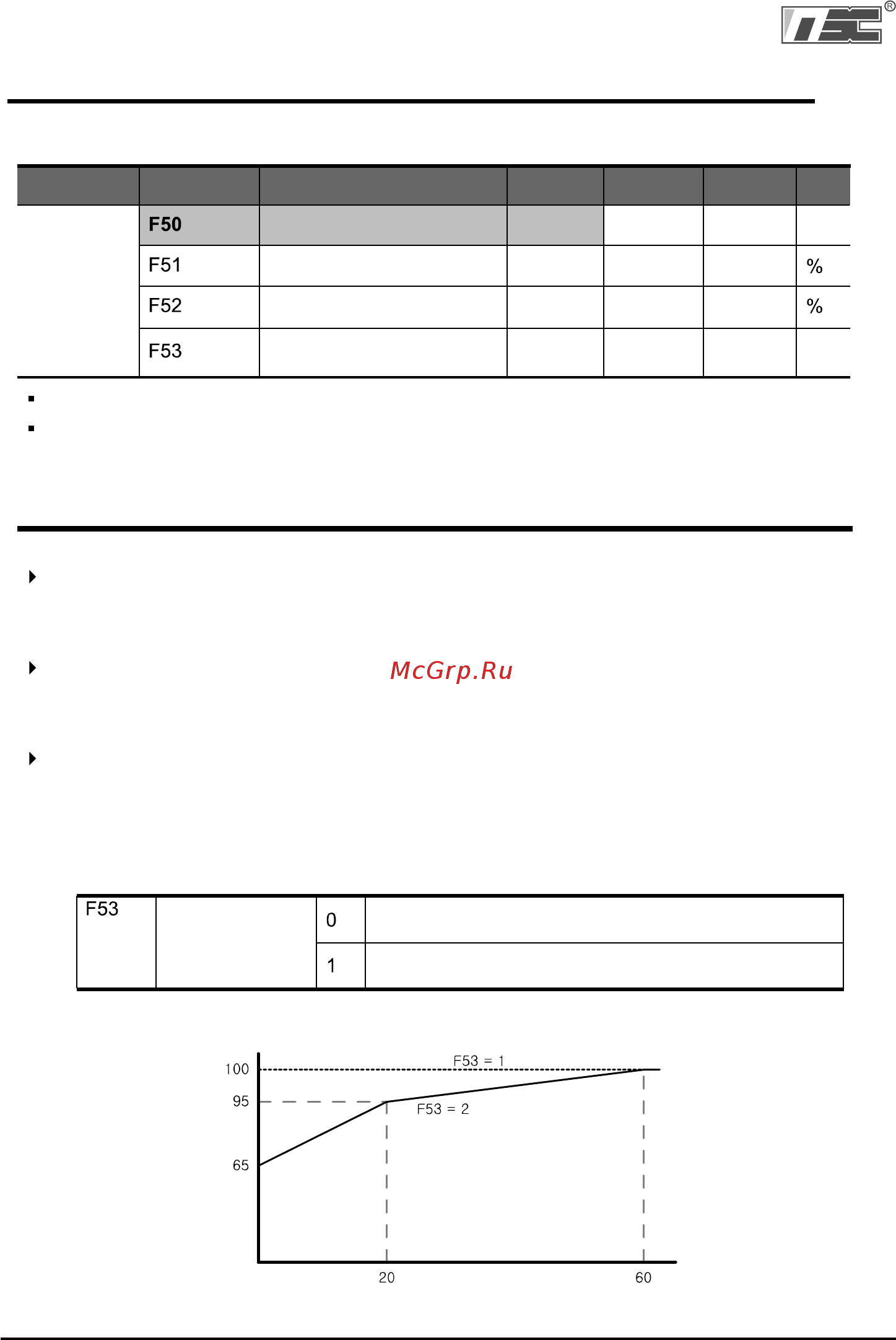

ГЛАВА 10. ЗАЩИТНЫЕ ФУНКЦИИ
10.1 Электронное термореле
Функц.
группа 1
[Выбор электронного термо
реле]
[Величина тока в течении
1 минуты]
[Величина тока при длитель
ном режиме работы]
Тип двигателя
50 – 200
50 – 150
0 – 1
1
–
–
–
0 – 1
150
100
0
0
F51: Введите значение максимального тока, который может постоянно подаваться на
двигатель в течение одной минуты. Устанавливается в процентах от номинального тока
двигателя. Значение не может быть установлено менее F52.
F52: Введите величину тока для постоянной работы. Обычно используется номинальный
ток двигателя. Не может быть установлено свыше F51.
F53: Для асинхронного двигателя, эффект охлаждения уменьшается, когда двигатель
работает на малых скоростях. Специальный двигатель – это двигатель, который
использует отдельно питающийся вентилятор охлаждения для оптимизации охлаждения
даже на малых скоростях.
[Тип
двигателя]
Стандартный двигатель с вентилятором
охлаждения, подсоединенным напрямую к валу.
Специальный двигатель с вентилятором охлаждения,
питающимся отдельно.
Ток при длительном
режиме работы [%]
Частота [Гц]
Установите F50 – [выбор электронного термореле] как 1.
Активируется при перегреве двигателя. Если ток больше, чем значение установленное в
F51, выход преобразователя отключен на время предустановленное в F51 – величина
тока в течении 1 минуты].
