121
Отображае
мый символ
Описание

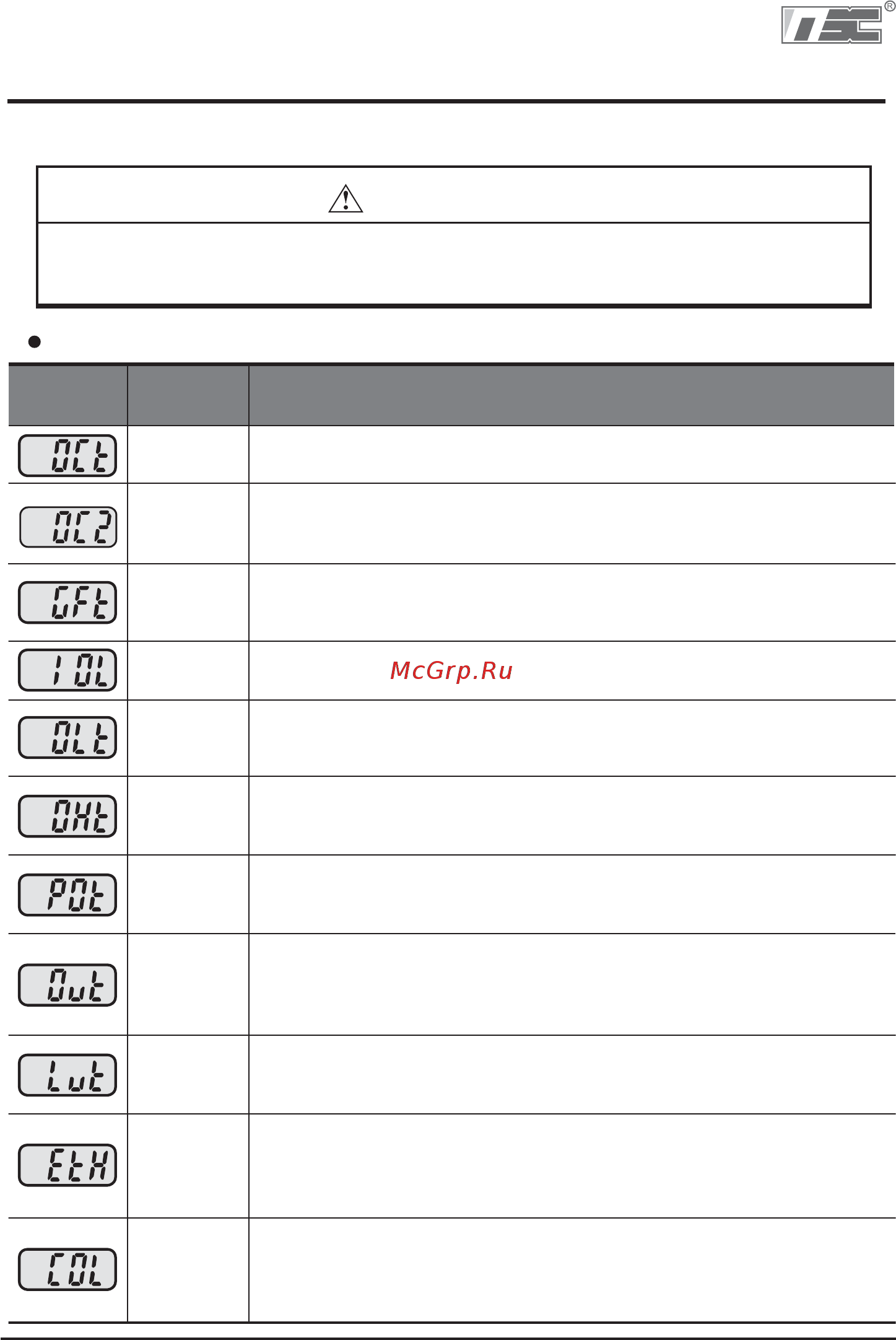

ГЛАВА 12 – Устранение неисправностей и техническое обслуживание
12.1 Защитные функции
ВНИМАНИЕ
При происхождении ошибки, нужно устранить ее причину до сброса. Если
функция защиты продолжает работать, это может привести к снижению срока
службы оборудования и повреждению устройств.
Отображение ошибок и информации
Защитные
функции
Перегрузка
по току
Ток замыка
ния на
землю
Перегрузка
преобраз.
Сбой изза
перегрузки
Перегрев
радиатора
Потеря
фазы на
выходе
Перена
пряжение
Низкое
напряжение
Электрон
ное
термореле
Потеря
фазы
на входе
Частотный преобразователь отключает свои выходы, когда
выходной ток больше 200% номинального тока преобразователя.
Частотный преобразователь отключает свои выходы, когда
происходит ток замыкания на землю и значение тока больше чем
внутренняя установка преобразователя.
Частотный преобразователь выключает свой выход, когда выход
ной ток преобраз. больше ном. значения (150% в течение 1 мин.)
Частотный преобразователь выключает свой выход, если выход
ной ток частотного преобразователя составляет 150% номиналь
ного тока преобразователя сверх ограничения времени (1 мин.).
Частотный преобразователь выключает свой выход, если перегре
вается радиатор изза повреждения вентилятора охлаждения или
попадания инородных предметов в вентилятор охлаждения, при
помощи определения температуры радиатора.
Частотный преобразователь выключает свой выход, когда открыта
одна и более фаз на выходе (U, V, W). Частотный преобразователь
определяет выходной ток для проверки потери фазы на выходе.
Частотный преобразователь выключает свой выход, если напря
жение ПТ главной цепи превышает 400В при торможении двигателя.
Данная ошибка также может случаться изза скачка тока от
системы подачи питания.
Преобразователь выключает свой выход, если напряжение ПТ
менее 180В, т. к. могут произойти: недостаточный момент,
перегрев двигателя.
Электронное термореле преобразователя определяет перегрев
двигателя. Если имеется перегрузка двигателя, преобразователь
выключает выход. Частотный преобразователь не может защитить
двигатель при работе с двигателем более чем с 4 полюсами или
при работе с несколькими двигателям.
Выход частотного преобразователя блокируется, когда произошел
обрыв одной из фаз R, S, T, или необходимо заменить электролити
ческий конденсатор.
Перегрузка
по току 2
Преобразователь отключает свои выходы, когда происходит
короткое замыкание.
