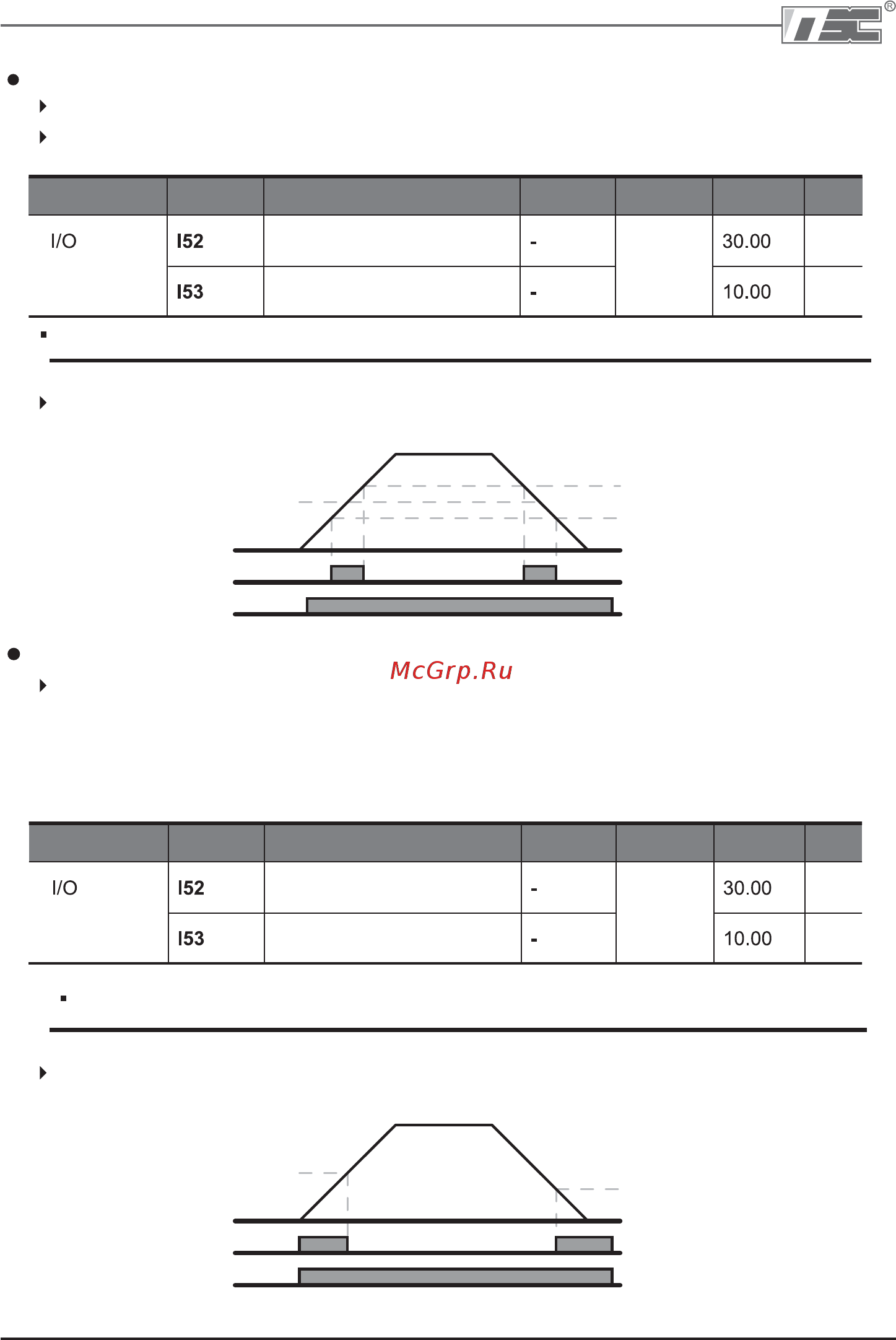

2: FDT3
Не может быть установлен свыше параметра «Макс. частота» (F21).
Активируется, когда рабочая частота удовлетворяет следующему условию.
Активное состояние: абсолютное значение (уровень FDT – рабочая частота)
<= FDT Ширина полосы (диапазон) частот/2.
При установке I52 и I53 как 30,0 Гц и 10,0 Гц, соответственно.
Частота
30 Гц
35 Гц
МО
Команда ПУСК
25 Гц
3: FDT4
Активируется, когда рабочая частота соответствует следующему условию.
Активное состояние:
Время разгона: рабочая частота >= уровень FDT.
Время торможения: рабочая частота > (уровень FDT – FDT Ширина полосы
частот/2).
Не может быть установлен свыше параметра «Макс. частота» (F21).
При установке I52 и I53 как 30,0 Гц и 10,0 Гц, соответственно.
Частота
30 Гц
МО
Команда ПУСК
25 Гц
Группа Код
Имя параметра Мин./Макс.
Ед.
измер.
Установка
По
умолчанию
[Уровень определенной
частоты]
[Диапазон определенной
частоты]
0 – 400
Гц
Группа Код
Имя параметра Мин./Макс.
Ед.
измер.
Установка
По
умолчанию
[Уровень определенной
частоты]
[Диапазон определенной
частоты]
0 – 400
Гц
ООО “ПневмоЭлектроСервис”
