113
Подсоединение компьютера и частотного преобразователя

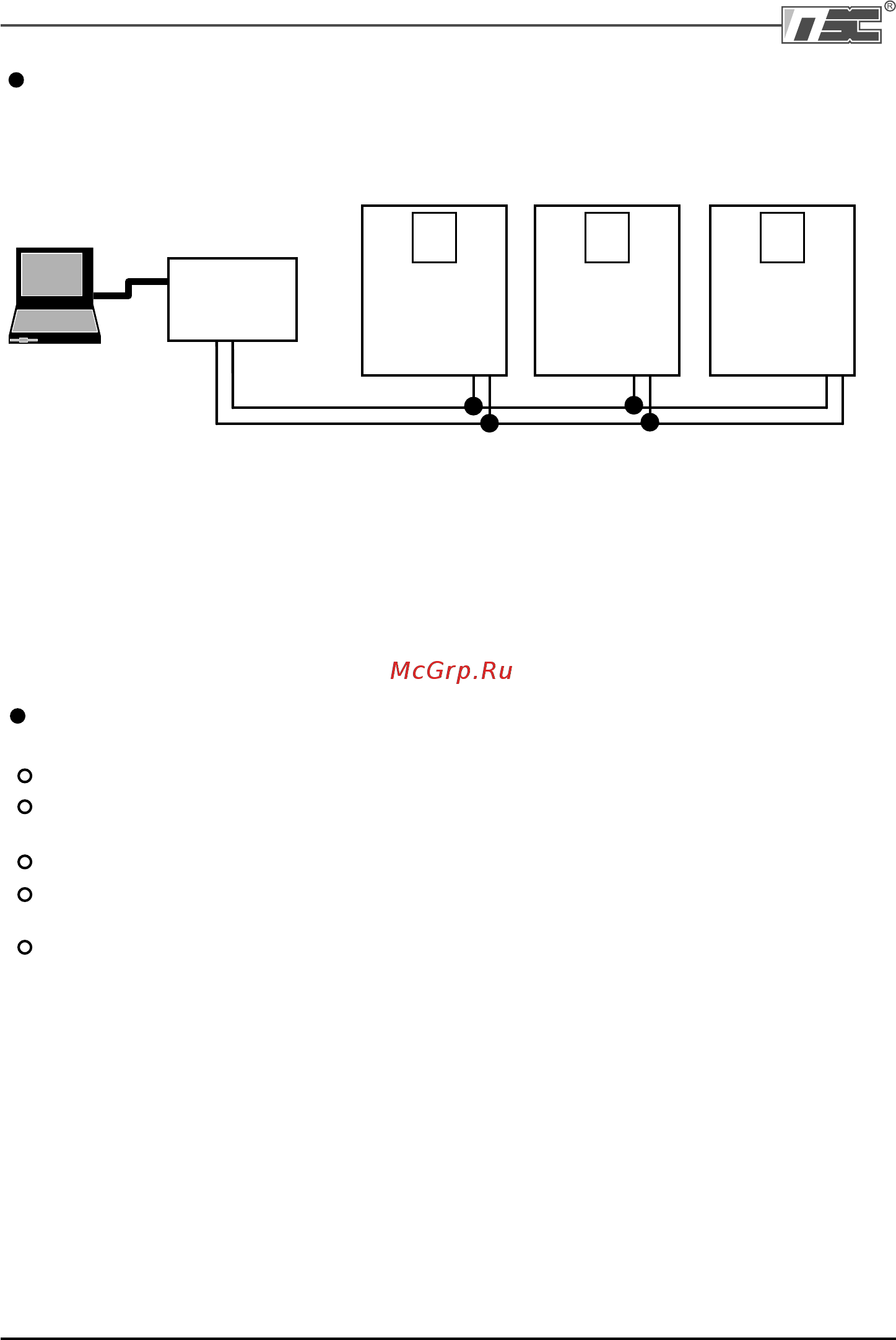

Системная конфигурация
11.4 Эксплуатация
Последовательность работы
– Количество подсоединяемых устройств – до 16.
– Макс. длина линии передачи данных 1200 м. Для стабильной работы рекомендуется не
более 700 м.
Проверьте правильность соединения компьютера и частотного преобразователя.
Включите частотный преобразователь, но не подсоединяйте нагрузку до проверки
надежной связи между компьютером и частотным преобразователем.
Запустите программу для частотного преобразователя на компьютере.
Эксплуатируйте частотный преобразователь при помощи управляющей программы для
частотных преобразователей.
См. главу “11.8 Устранение неисправностей”, если связь не работает должным образом.
*Программа пользователя или ПО “Drive View”, поставляемая LS Industrial Systems может
использоваться в качестве управляющей программы частотного преобразователя.
ПК
Преобразователь
№ 1
Преобразователь
№ 2
Преобразователь
№ 3
RS232/485
преобразователь
