825
Используется для контроля отключения и включения внешнего тормоза системы.
Работает только в случае если параметр H40 установлен в 0 (V/F регулирование).
При включенном режиме контроля внешнего тормоза не работает режим торможения
постоянным током.
Последовательность открытия тормоза
При получении стартовой команды преобразователь начинает ускорение в прямом или
обратном направлении до частоты открытия тормоза (I84, I85). После достижения частоты
открытия тормоза ток должен достичь значения открытия тормоза (I82). Затем выдается
сигнал на многофункциональный выход или релейный выход, установленный на контроль
внешнего тормоза.
Последовательность закрытия тормоза
При подаче на преобразователь команды стоп начинается торможение. Когда выходная
частота достигнет величины включения тормоза, торможение прекращается и на
установленный выход подается сигнал включения тормоза. После времени задержки
включения тормоза (I86) выходная частота становится "0".
Выходная частота
Выходной ток
Скорость двигателя
Выход контроля внешнего
тормоза
Стартовая команда
Задержка включения тормоза
Задержка открытия тормоза

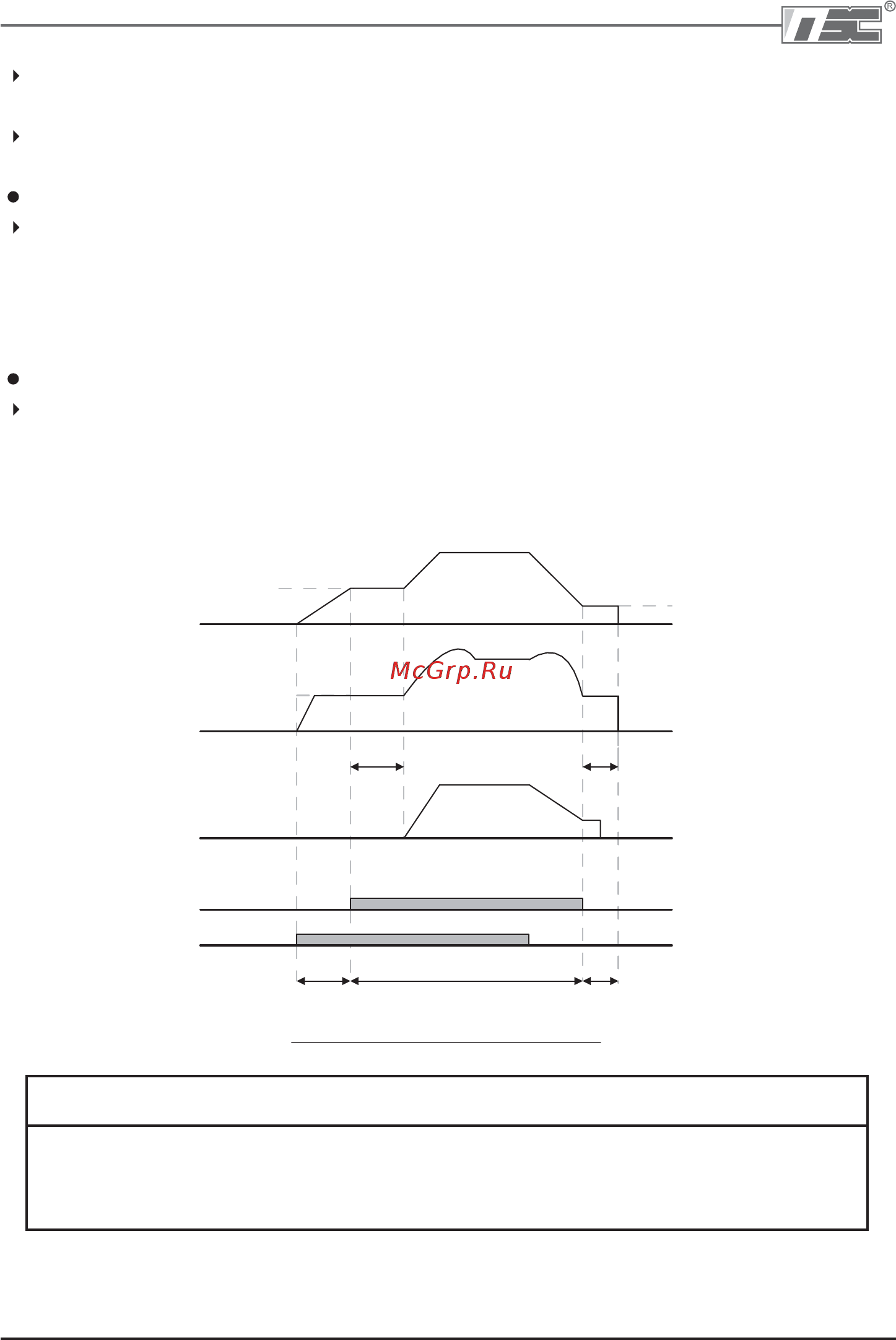

Контроль внешнего тормоза при V/F регулировании
Задержка открытия тормоза
I 84, I 85
I 82
I 83
I 87
I 86
ВНИМАНИЕ!
Контроль внешнего тормоза используется только при V/F регулировании.
Частота открытия тормоза должна быть установлена меньше частоты
включения тормоза.
