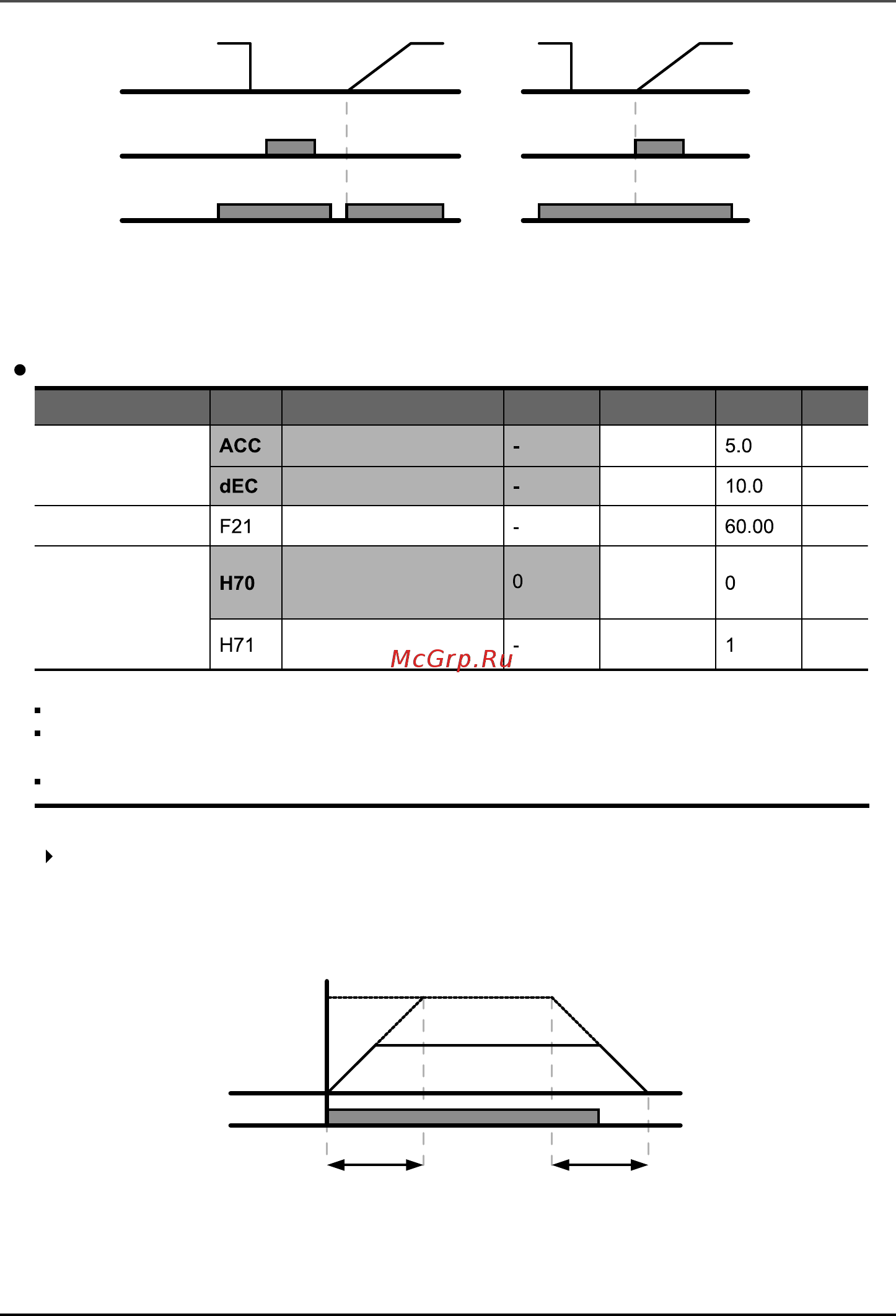

Глава 7. Базовые функции
Установка времени Разгона/Торможения, привязанного к макс. частоте
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
Входное напряжение
Сброс ошибки
Команда Пуск
Когда H21 равен 0 Когда H21 равен 1
7.4 Установка Разгона / Торможения
DRV
Функц. группа 1
Функц. группа 2
[Время разгона]
[Время торможения]
[Максимальная частота]
[Опорная частота для
разгона/торможения]
[Шкала времени
Разгона/Торможения]
0 – 6000
0 – 6000
40 – 400
0 – 1
0 – 2
сек
сек
Гц
Макс. частота
60 Гц
Команда Пуск
Рабочая частота
30 Гц
Время разгона
Время
торможения
Время Разгона/Торможения устанавливается на основе параметра F21 – [Макс.
частота]. Например, если F21 установлен как 60 Гц, время Разгона/Торможения 5 сек
и рабочая частота 30 Гц, то время для достижения 30 Гц будет 2,5 секунды.
Установите нужное время Разгона/Торможения в ACC/dEC в группе DRV.
Если H70 установлен как 0 {Макс. частота}, время Разгона/Торможения является
временем, необходимым для достижения максимальной частоты с 0 Гц.
Желаемая единица измерения времени Разгона/Торможения устанавливается в H71.
