96
Глава 9. Мониторинг
0 – 3
10 – 200
0 – 10 В =
Группа Код
Имя параметра Мин./Макс.
Ед.
измер.
Установка
По
умолчанию

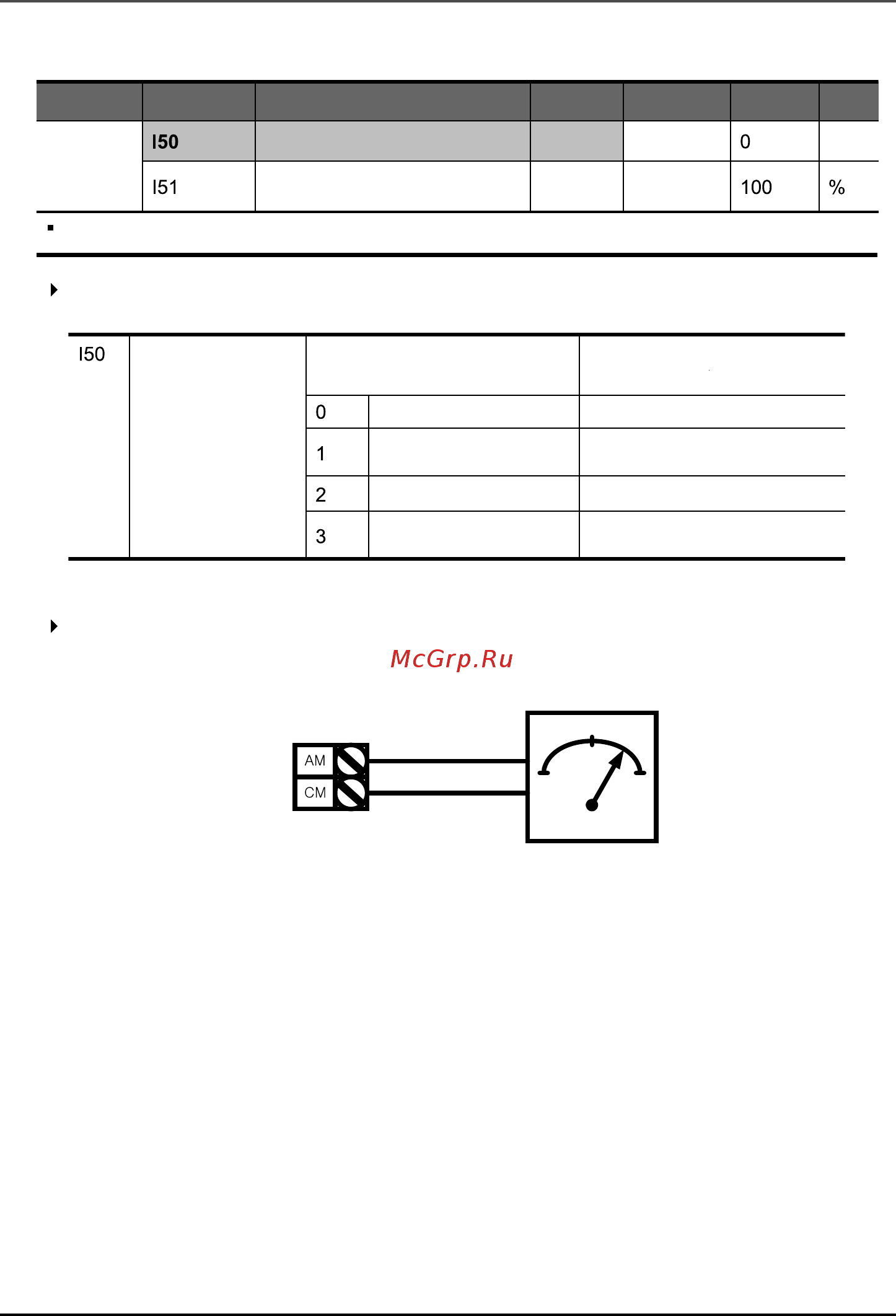

9.4 Аналоговый выход
Группа
I/O
[Выбор величины выходного
сигнала]
[Регулировка уровня выходного
сигнала]
Выходную величину и уровень с клеммы AM можно выбрать и отрегулировать.
I50: выбранная величина будет выведена на клемму аналогового выхода (AM).
Выбор
величины
выходного
сигнала
Выходная частота
Выходной ток
Выход. напряжение
Напряжение вставки
постоянного тока
Величина,
соответствующая 10 В
Макс. частота (F21)
150 % номинального тока
частотного преобразователя
564 В ~
800 В =
I51: если вы хотите использовать величину аналогового выхода как вход измеритель
ного прибора, величина может быть отрегулирована в соответствии с различными
спецификациями измерительных приборов.
–
–
