86
Глава 8. Дополнительные функции
Если F65 установлен в 1: при подаче сигнала на вход Up текущая (сохраненная) частота
увеличивается на величину вплоть до шаговой частоты установленной в F66. После
отключения входа Up частота сохраняется. При подаче сигнала на вход Down текущая
(сохраненная) частота уменьшается на величину вплоть до шаговой частоты
установленной в F66. После отключения сигнала входа Down частота сохраняется. Если во
время подачи команды Up/Down, подается команда Стоп сохраняется предыдущая
частота.
Если F65 установлен в 2: при подаче команды Up (продолжительностью менее 3 сек)
текущая (сохраненная) частота увеличивается на величину вплоть до шаговой частоты.
При подаче команды Down (продолжительностью менее 3 сек) текущая (сохраненная)
частота уменьшается на величину вплоть до шаговой частоты установленной в F66. Если
команда Up/Down подается более 3 сек, увеличение/уменьшение частоты происходит в
границах максимальной и минимальной частоты.
ВНИМАНИЕ!
Если во время подачи команды Up/Down частота не достигла граничного
значения, сохраняется предыдущее значение частоты, т.е. при повторном
изменении частоты суммарная величина изменения будет в пределах шаговой
частоты.

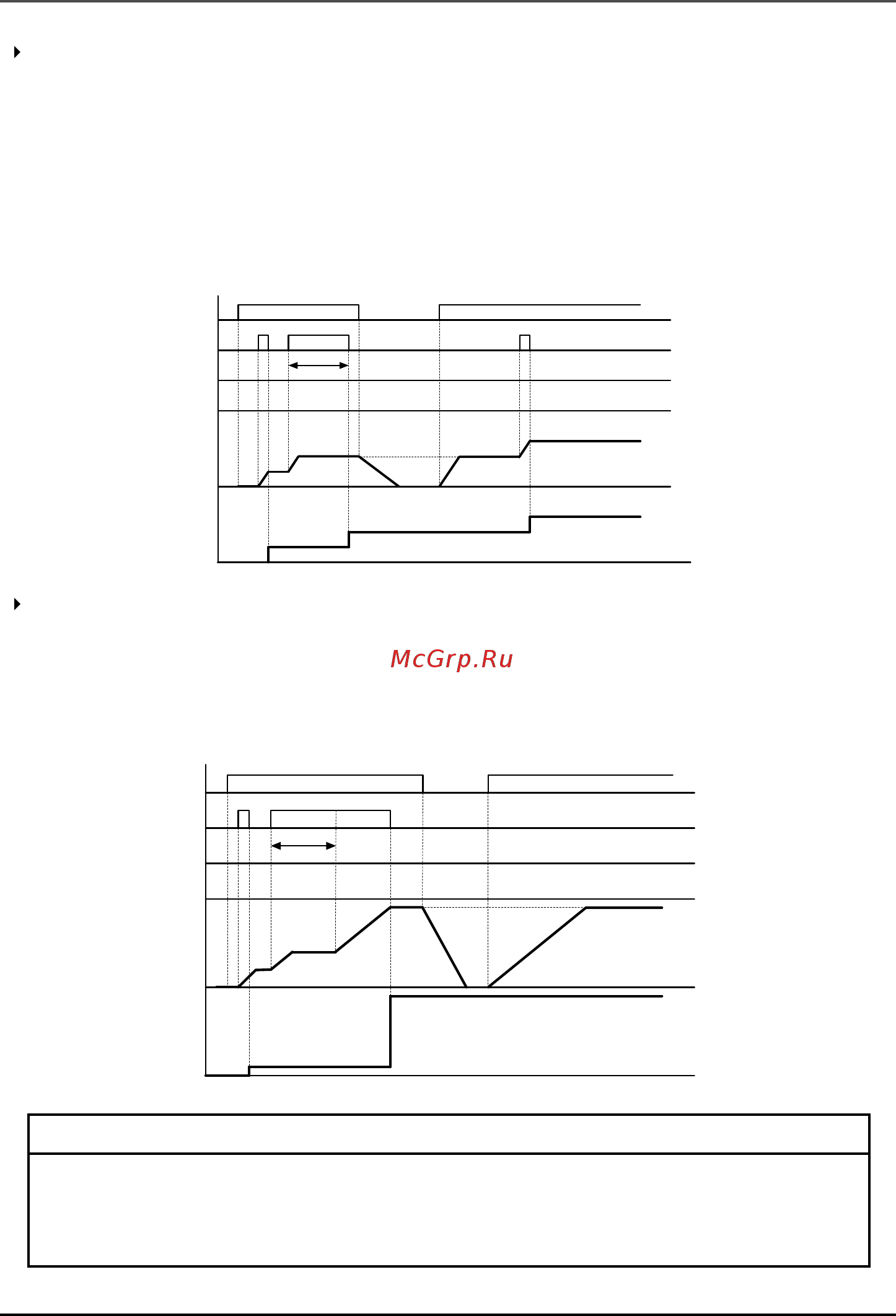

FX или RX
Верх
Вниз
Записанная
частота
Выходная
частота
Около 3с
FX или RX
Верх
Вниз
Записанная
частота
Выходная
частота
3с
Сброс
Вверх/Вниз
тел.: (812) 3263100, факс: 3263108, Email: info@pesrus.ru, www.pesrus.ru
