721
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.

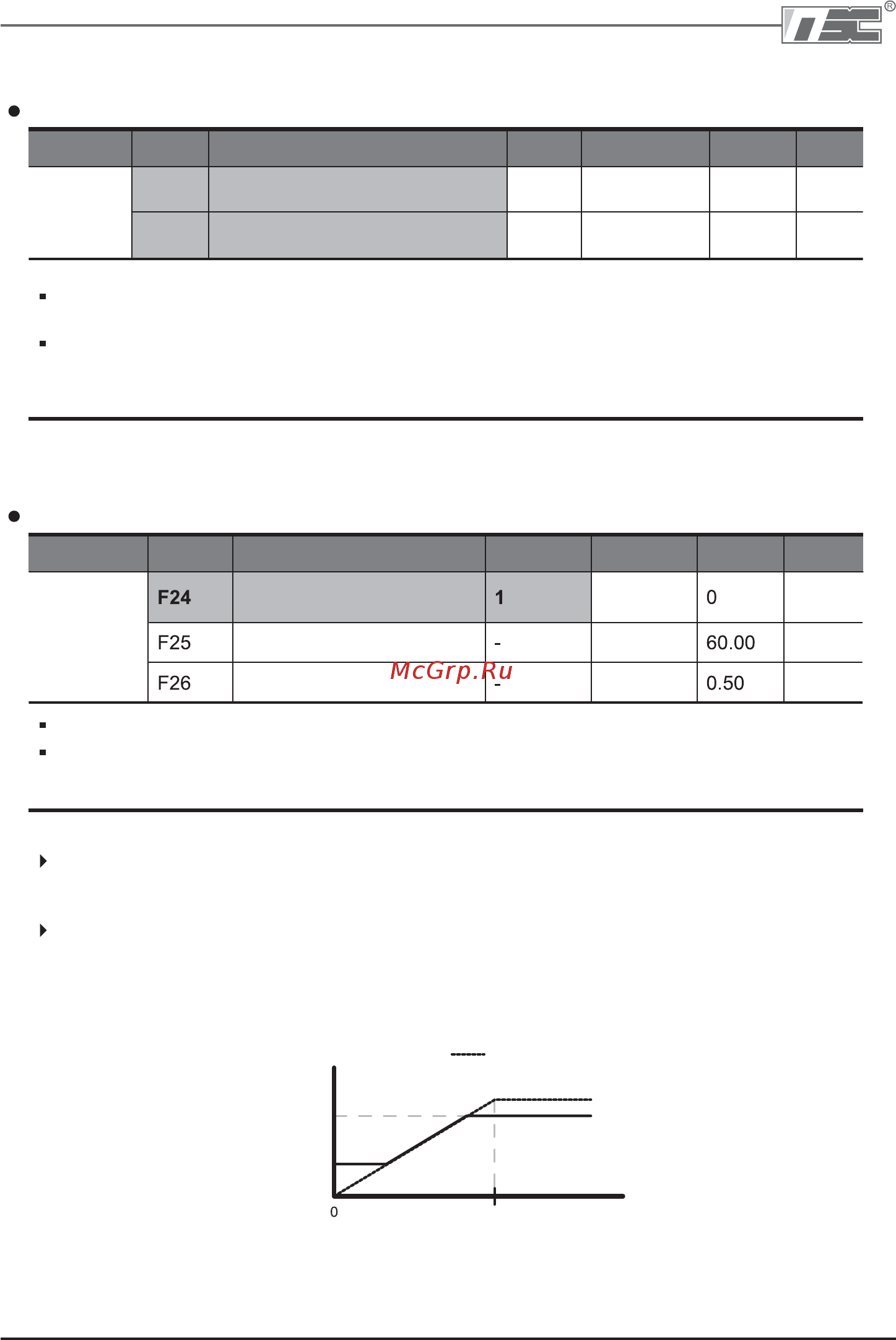

7.7 Ограничение частоты
Максимальная частота: верхняя граница значений частоты. Выше частота уже не
может быть задана (максимальная частота) за исключением F22 (базовая частота).
Ограничение частоты с использованием Максимальной и Стартовой частот
Стартовая частота: нижний предел установки частоты.
Если частота установлена ниже стартовой частоты, автоматически происходит
установка 0.00.
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
[Максимальная частота]
Функц.
группа 1
[Стартовая частота]
F21
F23
0 – 400
0.1 – 10
60.00
0.50
Гц
Гц
Ограничение задания частоты с использованием Верхней/Нижней границ
Функц.
группа 1
[Выбор ограничения частоты
(верхний/нижний)]
[Верхний предел ограничения]
[Нижний предел ограничения]
0 – 1
0 – 400
0 – 400
Гц
Гц
Установите F24 как 1.
Рабочая частота может быть установлена в пределах F25 F26
Если установка частоты производится через аналоговый вход (вход напряжения
или тока), преобразователь работает в пределах частот, как показано ниже.
Эта установка так же подходит, когда задание частоты происходит через пульт.
Частота
Верхний предел
частоты
Нижний предел
частоты
Когда предел
частоты не выбран
Макс. частота
10 В
20 мА
V1 (вход напряжения)
I (вход тока)
