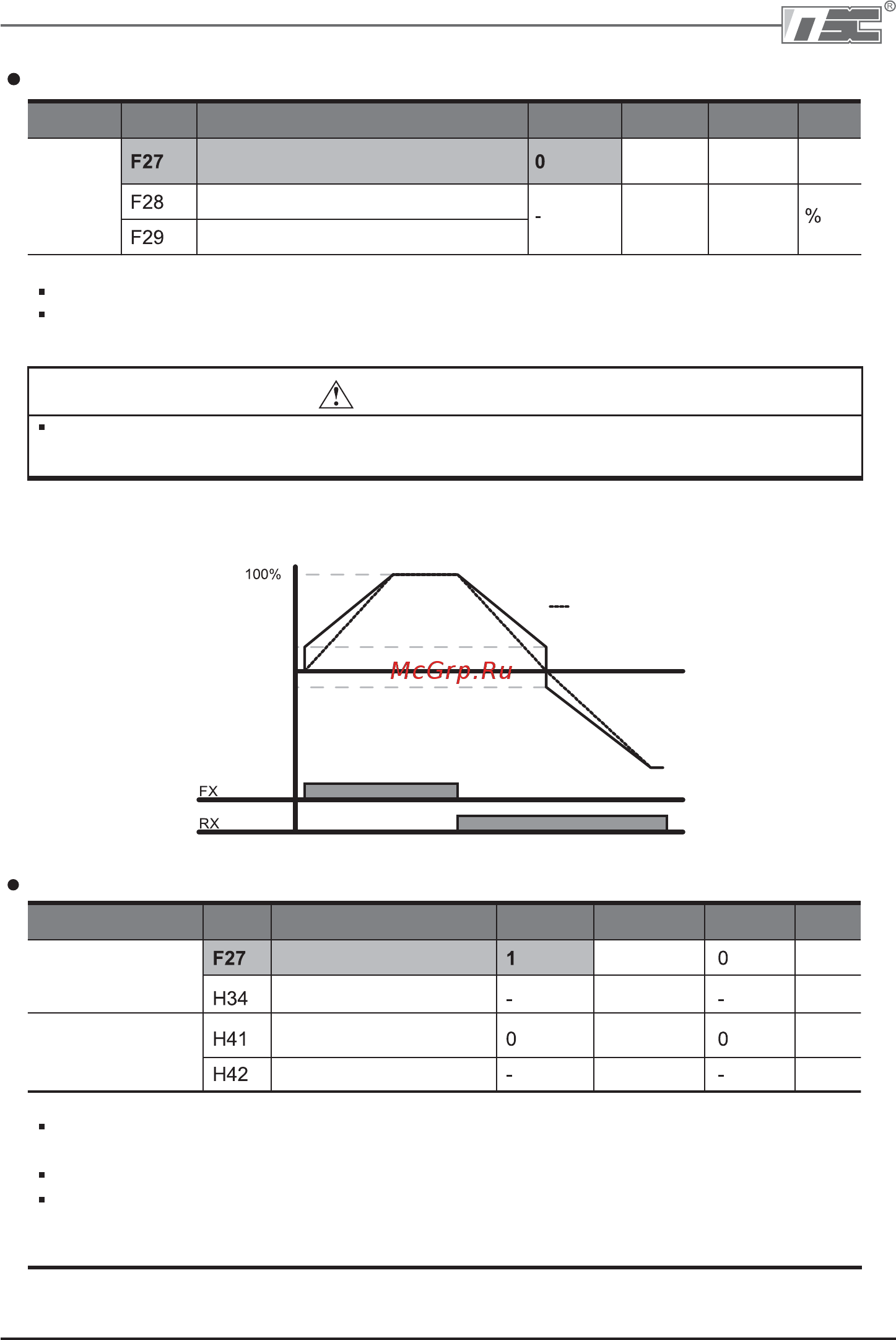

![Ls SV110iG5A-4 [95/183] Внимание](/views2/1584720/page95/bg5f.png)
719
Группа Код Имя параметра Установка Диапазон
Начальное
значение
Ед.
измер.
Группа Код Имя параметра
Установка
Диапазон
Начальное
значение
Ед.
измер.
Ручная установка усиления момента вращения
Функц.
группа 1
[Усиление момента вращения]
[Усиление момента в прям. направлении]
[Усиление момента в обрат. направлении]
0 – 1
0 – 15
0
2
ВНИМАНИЕ
Если значение момента вращения установлено выше необходимого, это может
привести к перегреву двигателя изза перенамагничивания.
Напряжение
Нет момента вращения
Момент вращения
в прямом направлении FX
Момент вращения
в обратном направлении RX
Время
Автоматическая установка усиления момента вращения
[Усиление момента вращ.]
[Ток холостого хода]
[Автоматическая настройка]
[Сопротивление статора]
0 – 1
0.1 – 100
0 – 1
0 – 14
А
Ом
Функц. группа 1
Функц. группа 2
Перед выбором автоматической установки момента вращения, должны быть
корректно установлены параметры H34 и H42 (См. стр. 106, 1010).
Выберите 1 {автоматическая установка момента вращения} в F27.
Частотный преобразователь автоматически подсчитывает значение момента
вращения, используя параметры двигателя, и выводит соответствующее
напряжение.
Установите F27 как 0 {ручная установка момента вращения}.
Значения [момент вращения в прямом/обратном направлениях] устанавливаются
отдельно в F28 и F29.
