107

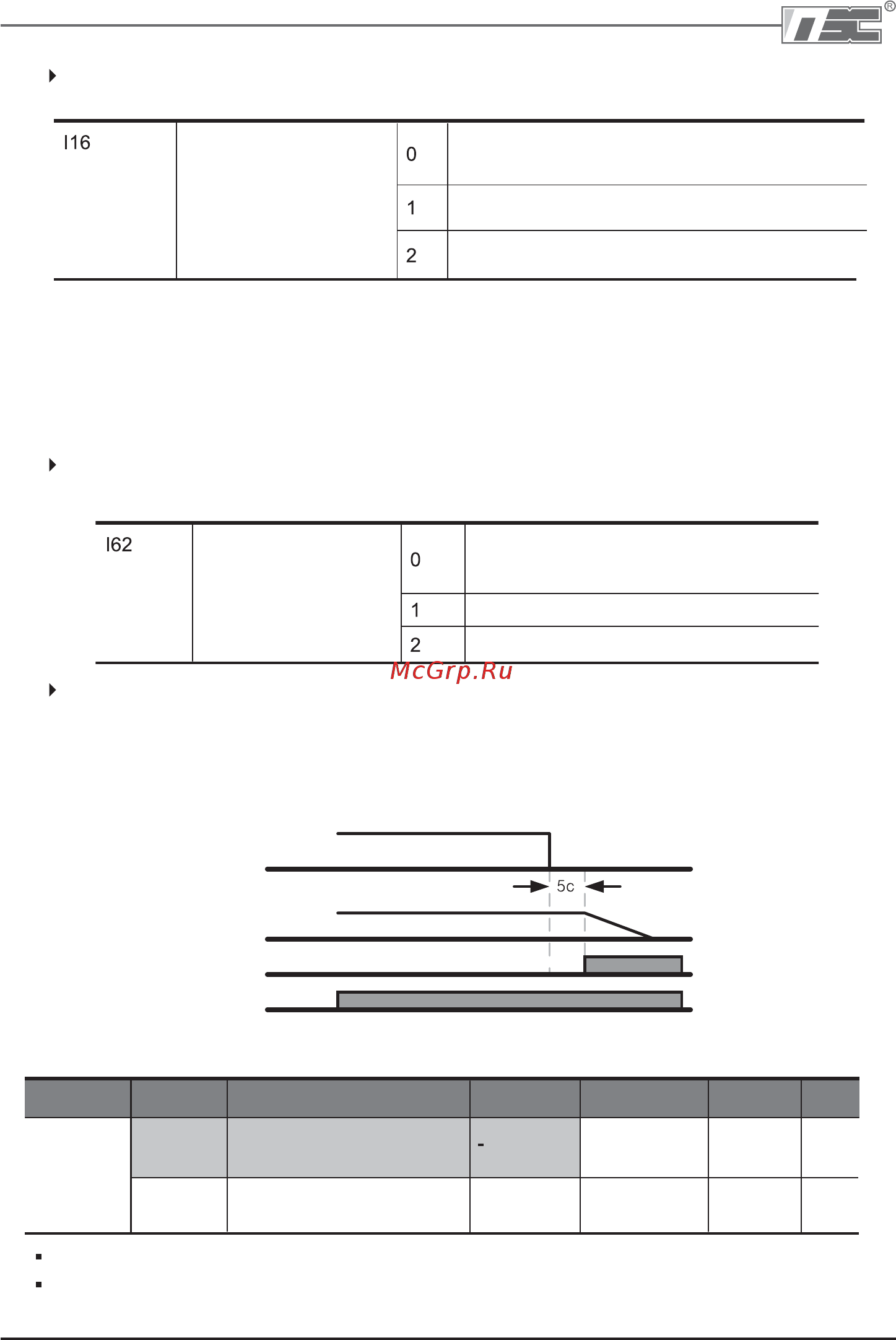

I16: используется для определения потери сигнала аналогового входа.
[Определение потери
сигнала аналогового
входа]
Не работает (не проверяет потерю сигнала
аналогового входа)
При вводе половины значения,
установленного в I 2, I 7, I 12
При вводе величины меньше
значения, установленного в I 2, I 7, I 12
Пример 1) преобразователь считает заданную частоту потерянной при установке DRV – Frq
в 3 (Аналоговый вход V1), I 16 в 1, а сигнал аналогового входа меньше чем половина
значения, установленного в I 7.
Пример 2) преобразователь считает эталонную частоту потерянной при установке DRV – Frq
в 6 (V1+I), I16 в 2, а входной сигнал V1 либо ниже значения, установленного в I 7, либо
входное значение I меньше, чем значение I 12.
I62: когда в течение времени, установленного в I63, команда установки частоты не
подается, установите режим работы, как показано ниже:
[Выбор режима drv
после потери
сигнала задания]
Режим длительной работы со значением
частоты, которое было до потери
сигнала задания частоты
Останов на выбеге (отключение выходов)
Торможение до остановки
I54, I55: многофункциональная выходная клемма (MO) или многофункциональное
выходное реле (3AВC) используются для вывода информации о потери команды
частоты во внешнюю цепь.
Пример: когда I16 установлен как 2, I62 как 2, I63 как 5,0 с и I54 как 11,
соответственно.
Установка частоты
Частота
МО
Команда Пуск
10.8 Режим работы тормозного резистора DB
Установите H75 как 1.
Установите % от рабочей скорости для включения тормозного резистора в H76.
Группа Код
Имя параметра Установка Мин./Макс.
Начальное
значение
Функц.
группа 2
[Выбор ограничений
рабочих значений DB]
H 75
H 76
[Разрешенный диапазон
рабочей скорости]
0 – 1
0 – 30
1
10
Ед.
измер.
%
