108
Глава 10. Защитные функции
Пример 2)
Частота
Предупреждение:
Убедитесь, что тормозной резистор используется в соответствии со
своими номинальными характеристиками мощности. В результате
перегрева резистора может возникнуть пожар. При использовании
резистора, оснащенного датчиком теплового излучения, выход
датчика может использоваться как внешний сигнал сбоя в
многофункциональном входе.
H75: Установка ограничения работы тормозного резистора.
Без ограничения
Тормозной резистор ограничен установкой в H 76.

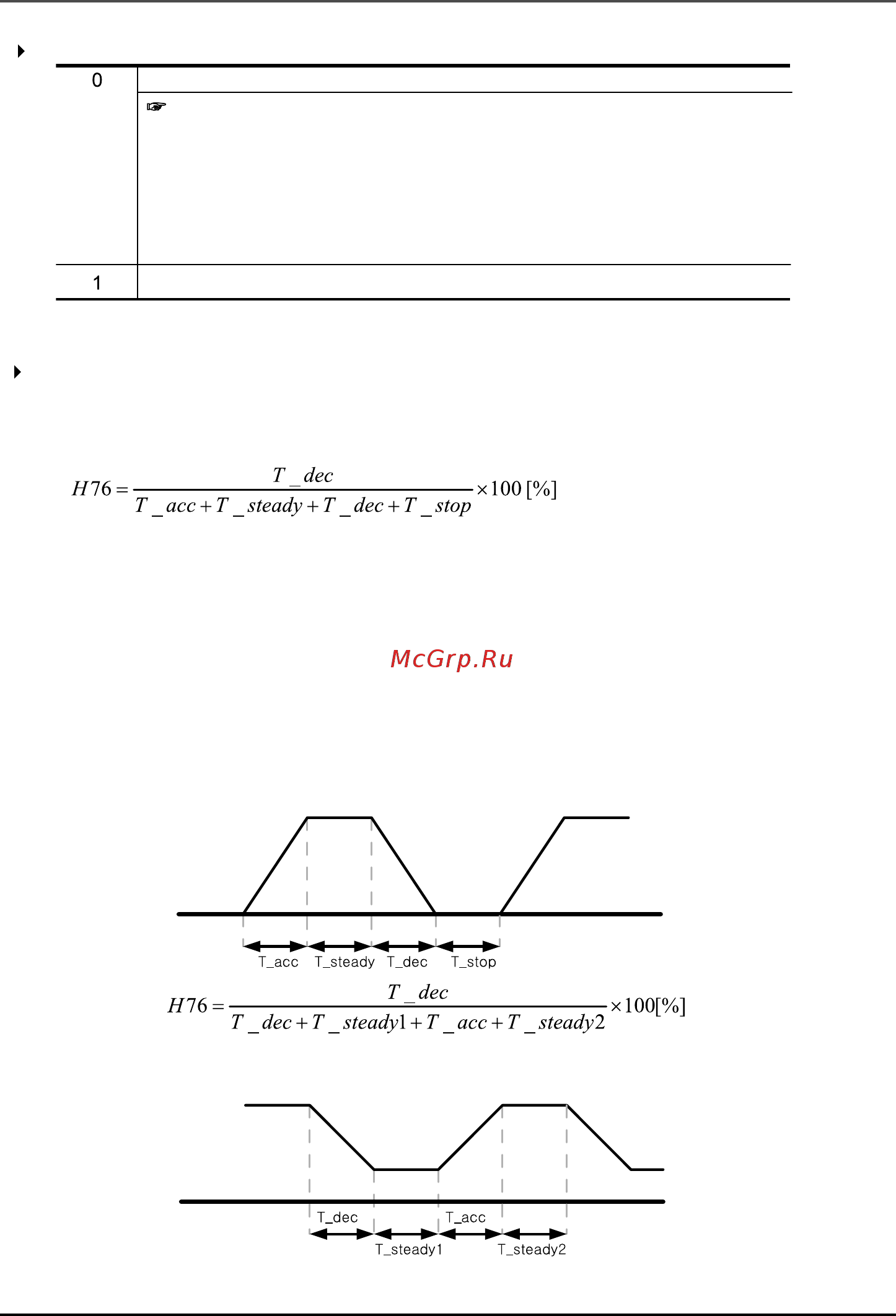

H76: установите рабочую скорость для однократного рабочего цикла.
Интенсивность постоянного использования ограничена макс. 15 сек и сигнал не
подается более 15 сек.
Пример 1)
Где,
T_acc: время разгона для достижения установленной скорости.
T_steady: время для работы на постоянной скорости при заданной
частоте.
T_dec: время для торможения до более низкой частоты, чем при
постоянной скорости или время до остановки с частоты при постоянной
скорости.
T_stop: время ожидания в состоянии останова до возобновления работы.
Частота
