27

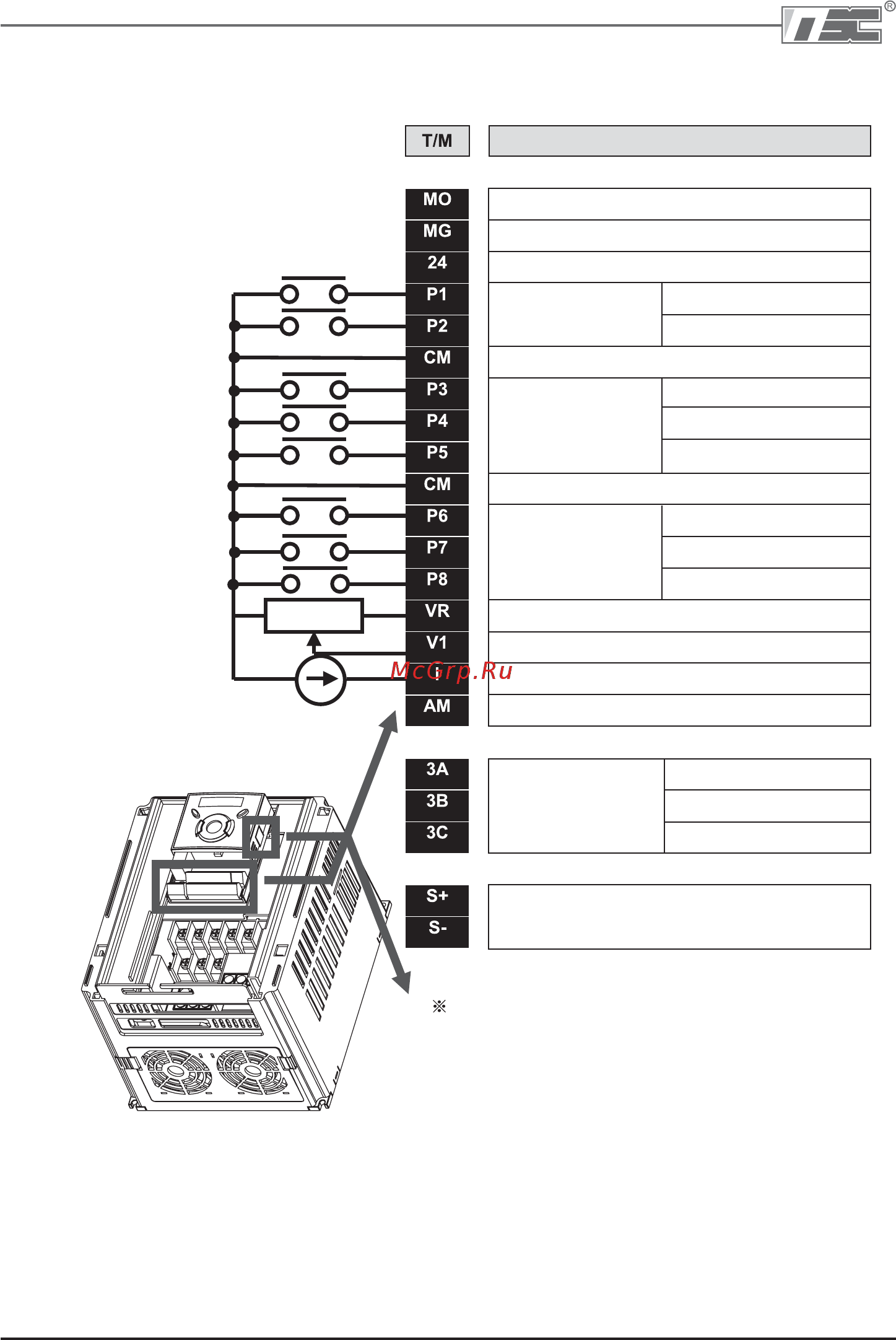

2.3 Подключение клемм
Описание
Многофункциональный выход: открытый коллектор
Общий МО
Выход 24 В до 100мА
Многофункциональ
ный вход
(заводская уставка)
FX: запуск в прямом направл.
RX: запуск в обратном направл.
Общая клемма для входных сигналов
Многофункциональ
ный вход
(заводская уставка)
BX: аварийный останов
RST: сброс
JOG: операция Jog
Общая клемма для входных сигналов
Многофункциональ
ный вход
(заводская уставка)
Многошаговая частота низкая
Многошаговая частота средняя
Многошаговая частота высокая
Источник питания 10 В для потенциометра
Вход установки частоты по напряжению: – 0 – 10 В
Вход установки частоты по току: 0 – 20 мА
Сигнал многофункц. аналогового выхода: 0 – 10 В
Многофункциональный
выход
Выход контакта А
Выход контакта В
Общий для контактов А/В
Клемма коммуникации RS 485
Для подключения опции дистанционного
управления или копирования параметров
ООО “ПневмоЭлектроСервис”
