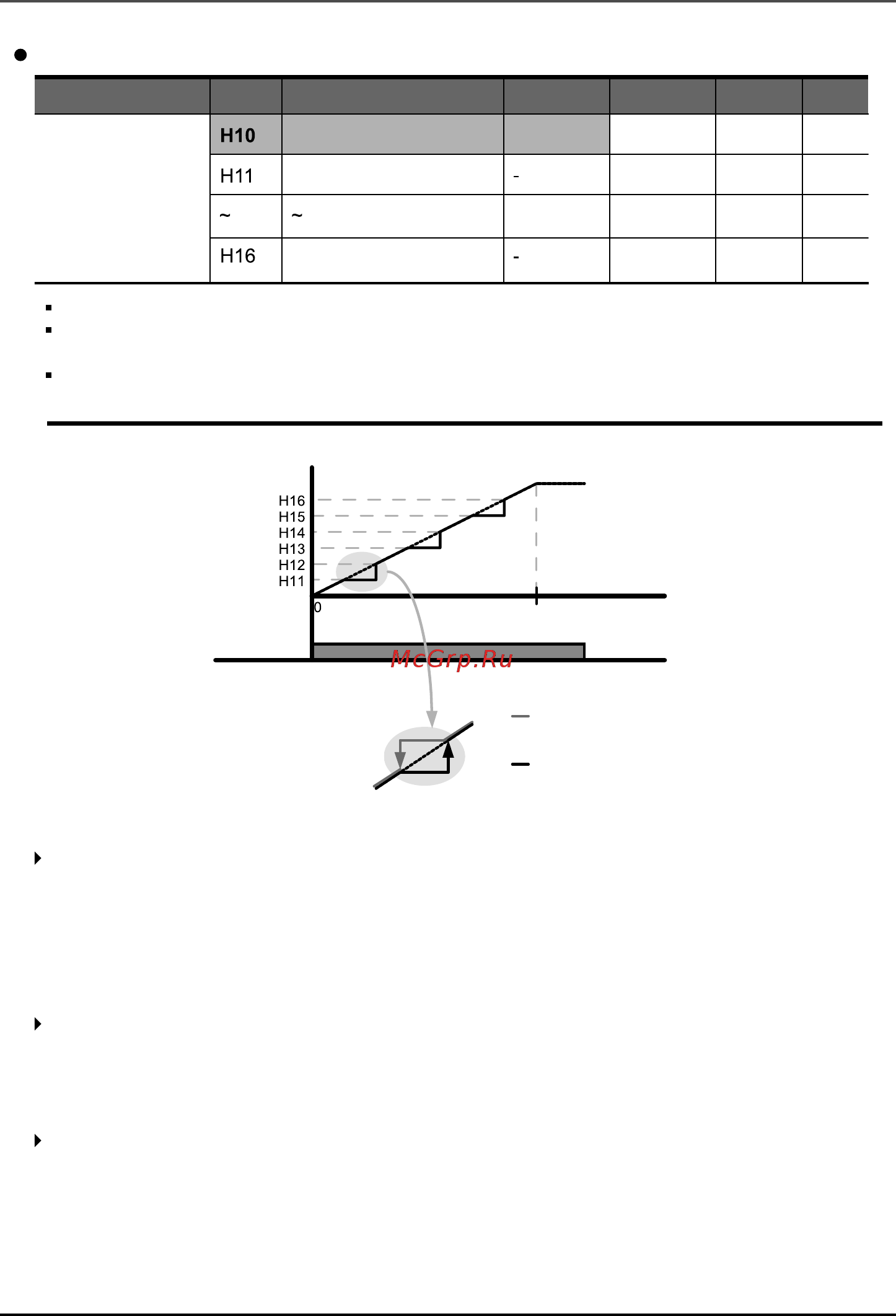

![Ls SV055iG5A-4 [98/183] Пропуск частот](/views2/1584720/page98/bg62.png)
722
Глава 7. Базовые функции
Пропуск частот
Функц.
группа 2
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
[Выбор частоты скачка]
[Нижняя частота скачка 1]
[Нижняя частота скачка 3]
0 – 1
0.1 – 400
0.1 – 400
Гц
Гц
0
10.00
35.00
1
Установите H10 как 1.
Установка частоты рабочего режима не возможна в диапазоне частот пропуска
H11 H16.
Частота скачка устанавливается в границах диапазона F21 (макс. частота)
и – F23 (стартовая частота).
Частота
Команда ПУСК
10 В
20 мА
V1 (вход напряжения)
I (вход тока)
Установка верхней частоты
Установка нижней частоты
Когда необходимо избежать резонанса, присущего естественной частоте
механической системы, эти параметры позволяют пропускать резонансные частоты.
Эти различные области (верхнего/нижнего предела частоты скачка) могут быть
установлены путем установки значений частоты скачка либо на верхней, либо на
нижней границе каждой области. Тем не менее, при разгоне или торможении,
действительна рабочая частота внутри установленного промежутка.
В случае необходимости увеличения частоты, см. рис. выше, если значение
установленной частоты находится в пределах частоты скачка, поддерживается
значение нижнего предела частоты скачка. Если установленное значение находится
вне границ диапазона, частота увеличивается.
В случае необходимости уменьшения частоты, если значение установленной частоты
находится в пределах частоты скачка, поддерживается значение верхнего предела
частоты скачка. Если установленное значение находится вне границ диапазона,
частота уменьшается.
тел.: (812) 3263100, факс: 3263108, Email: info@pesrus.ru, www.pesrus.ru
