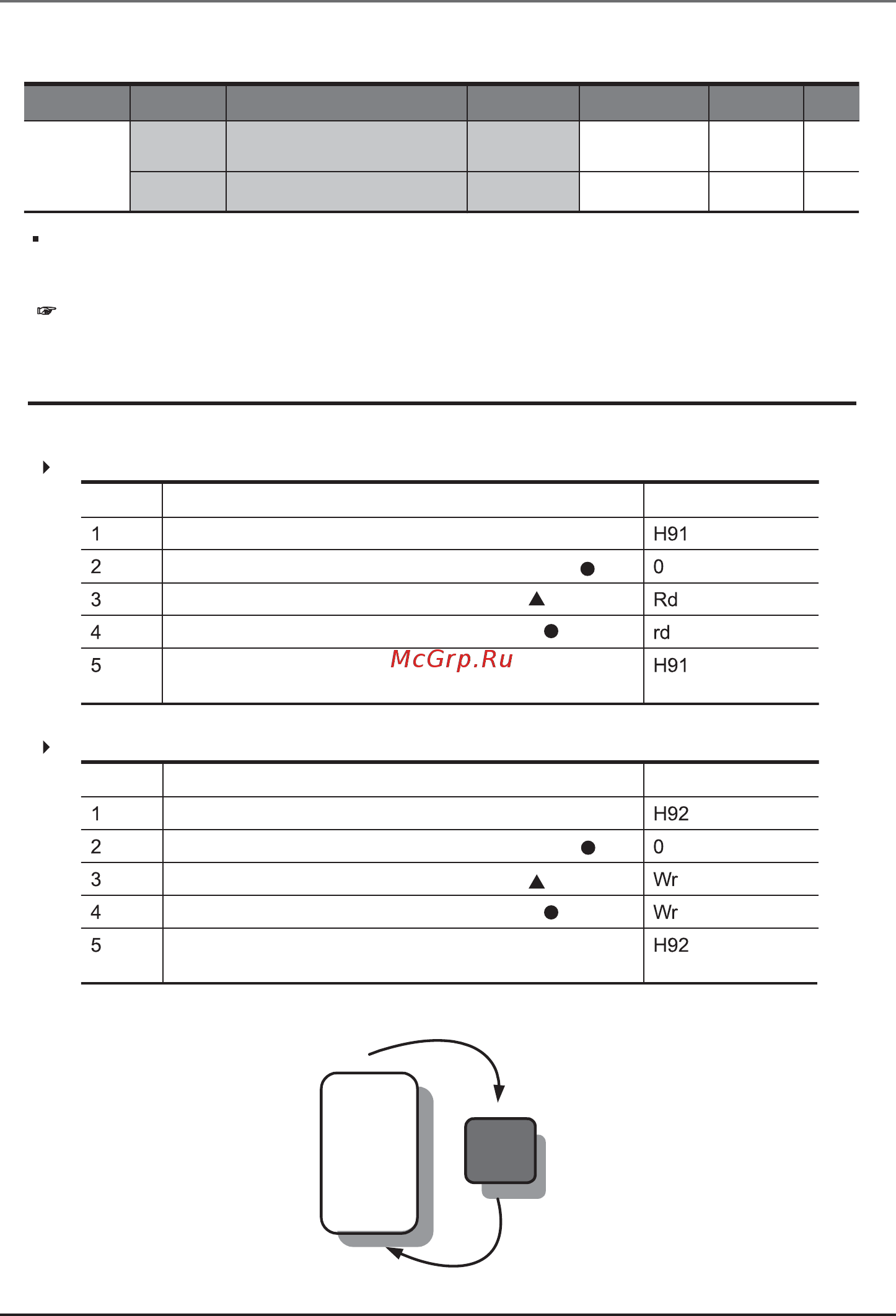

830
Глава 8. Дополнительные функции
8.24 Чтение / Запись параметров
Используется для чтения/записи параметров частотного преобразователя при
помощи пульта дистанционного управления.
Группа Код
Имя параметра Установка Диапазон
Начальное
значение
Ед.
измер.
Функц.
группа 2
[Чтение параметра]
H 91
H 92
[Запись параметра]
0 – 1
0 –
1
0
0
1
1
Внимание:
Будьте осторожны при выполнении записи параметров (H92). При выполнении
записи, параметры частотного преобразователя сбрасываются, и параметры
пульта дистанционного управления копируются в частотный преобразователь.
Однократно нажмите кнопку ПРОГ/ВВОД ( )
Этап
Примечание
Перейдите к коду H91
Однократно нажмите кнопку ВВЕРХ ( )
Дважды нажмите кнопку ПРОГ/ВВОД ( )
H91 отображается после завершения
считывания параметра
Индикация
Чтение параметров
Запись параметра
Однократно нажмите кнопку ПРОГ/ВВОД ( )
Этап
Примечание
Перейдите к коду H92
Однократно нажмите кнопку ВВЕРХ ( )
Дважды нажмите кнопку ПРОГ/ВВОД ( )
H91 отображается после завершения
считывания параметра
Индикация
Чтение параметра (H91)
Запись параметра (H92)
Частотный
преобра
зователь
Дистан
ционный
пульт
