910
Глава 9. Мониторинг
4: FDT5
Активируется, когда контакт B противоположен FDT4.
Активное состояние:
Время разгона: рабочая Частота >= уровень FDT.
Время торможения: рабочая Частота > (уровень FDT – FDT Ширина полосы
частот/2).
Не может превышать параметр Макс. частота (F21).

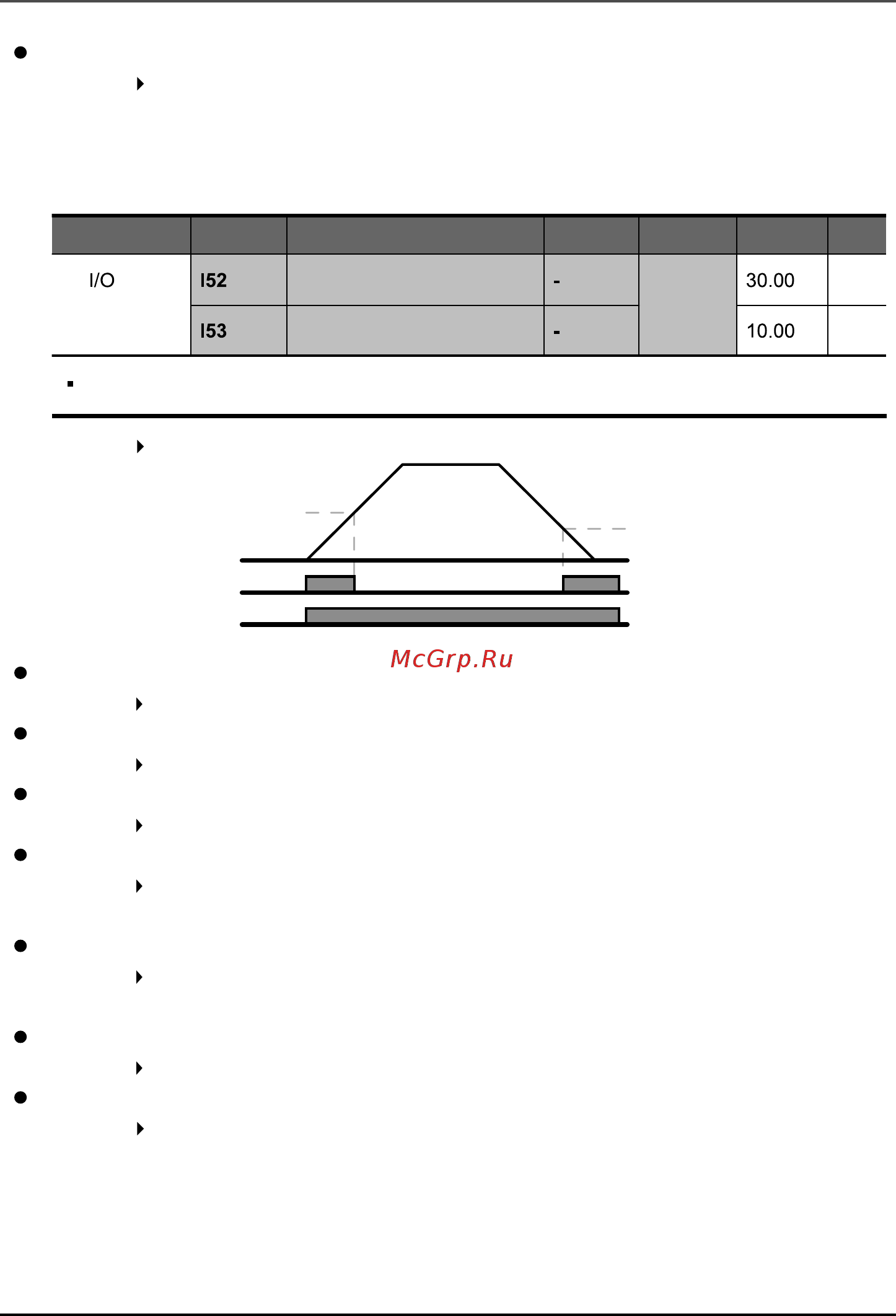

При установке I52 и I53 как 30,0 Гц и 10,0 Гц, соответственно:
Частота
МО
Команда
ПУСК
30 Гц
25 Гц
5: Перегрузка (OLt):
См. стр. 102.
6: Перегрузка частотного преобразователя (IOLt):
См. стр. 106.
7: Токоограничение (STALL):
См. стр. 103.
8: Сбой изза перенапряжения (Ovt):
Активируется, когда происходит сбой изза перенапряжения, произошедшего
в результате превышения напряжения звена постоянного тока 820 В.
9: Сбой изза пониженного напряжения (Lvt):
Активируется, когда происходит сбой изза низкого напряжения в результате
напряжения звена постоянного тока менее 360 В.
10: Перегрев радиатора частотного преобразователя (OHt):
Активируется при перегреве радиатора.
11: Потеря сигнала задания:
Активируется, когда потеряны сигналы аналогового входа (V1, I) и
коммуникации RS485.
Группа Код
Имя параметра Мин./Макс.
Ед.
измер.
Установка
По
умолчанию
[Уровень определенной
частоты]
[Диапазон определенной
частоты]
0 – 400
Гц
