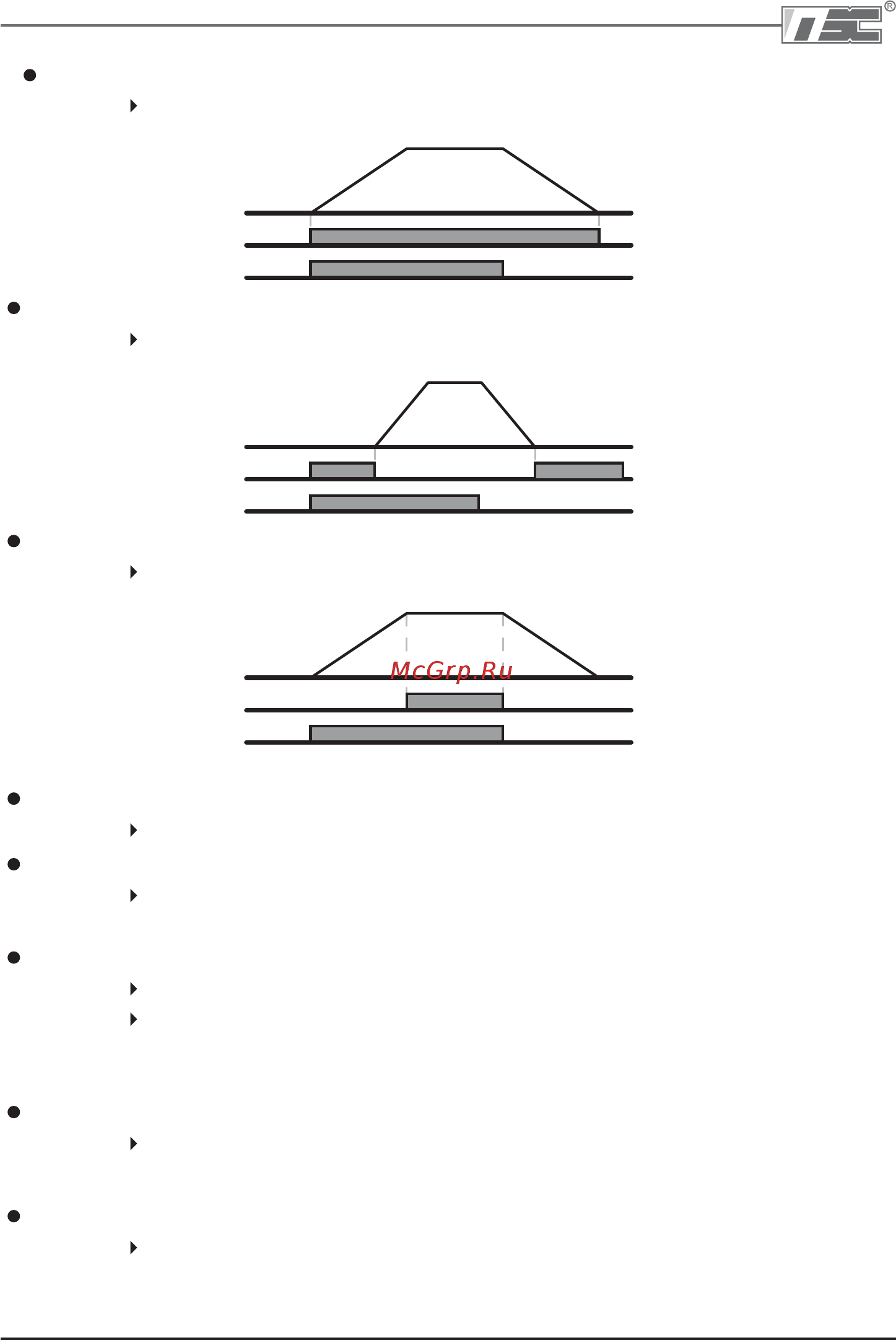

12: Во время работы:
Активируется, когда на вход подается команда Пуск, и частотный
преобразователь выводит свое напряжение.
Частота
МО
Команда ПУСК
13: Во время останова:
Активируется, во время остановки без подачи команды.
Частота
МО
Команда ПУСК
14: Во время работы на постоянной скорости:
Активируется во время работы на постоянной скорости.
15: Во время старта на вращающийся двигатель:
См. стр. 817.
Частота
МО
Команда ПУСК
16: Время ожидания рабочего сигнала:
Данная функция становится активной во время штатной работы и во время
ожидания активирования команды пуск с внешней цепи.
17: Вывод сообщения об ошибке:
Активируется параметр, установленный в I56.
Например, если установить I55, I56 в 17 и 2, соответственно, реле много
функционального выхода станет активным при отличных от «отключения по
причине низкого напряжения» ошибках.
18: Сигнализация сбоя вентилятора охлаждения:
Используется для вывода сигнала, когда H78 установлен в 0 (постоянная
работа при сбое вентилятора охлаждения). См. стр. 831.
19: Сигнал включения тормоза:
Предназначен для сигнализации при использовании внешнего тормоза.
См. стр. 826.
