810
Глава 8. Дополнительные функции
[Определение многофункциональ
ных входов Р1Р8]
[Уставка ПИД регулятора]
0 – 25
Группа
I/O
Группа
Drv
0 – 400/
0 – 100
0 – 400/
0 – 100
Гц/
%
Гц/
%

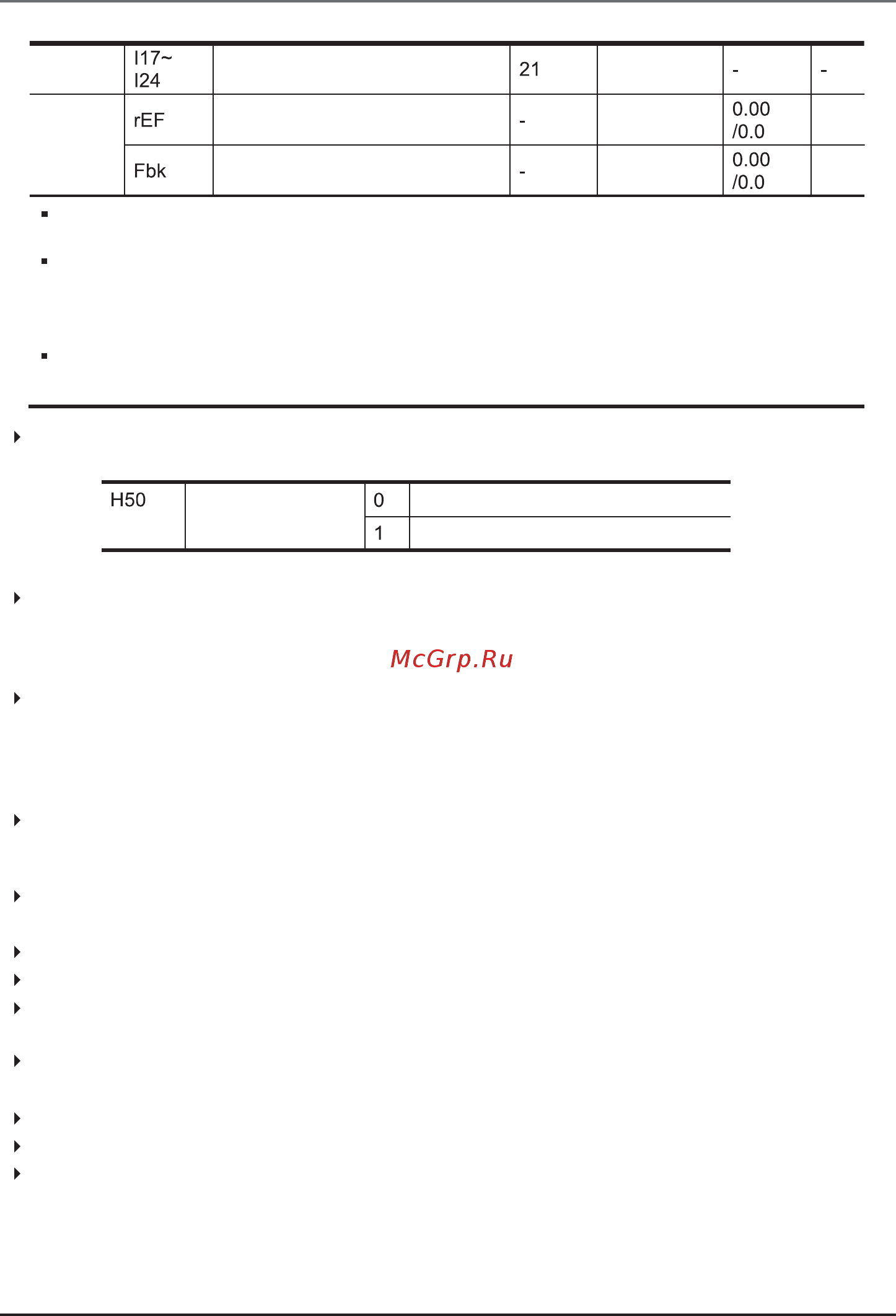

H50: Выберете источник сигнала обратной связи ПИД регулятора.
[Выбор источника
обратной связи]
Клемма I вход (0 – 20 мА)
Клемма V 1вход (0 – 10 В)
[Обратная связь
ПИД регулятора]
ПИД регулятор используется для контроля параметров (уровня воды, давления,
температуры и др.)
Установите параметр H49 в 1 (включение ПИД регулятора). После этого отображаются
параметры rEF и Fbk. Установите величину ПИД в параметре rEF. Значение сигнала
обратной связи ПИД регулятора будет отображаться в
параметре Fbk.
Есть два режима работы ПИД регулятора Normal и Process. Режимы
устанавливаются в параметре H54.
H51: Установите коэффициент усиления P. Если коэффициент усиления установлен в
50%, то 50% разницы будет добавлено к выходному сигналу. Более высокие значения
коэффициента усиления позволяют быстрее достигнуть установленного значения, но
могут привести к осцилляции.
H52: Установите время интегрирования ПИД регулятора (накопления значения
ошибки). Например, если H52 установлено в 1 секунду и ошибка равна 100%, то через
1 секунду будет выведено 100% ошибки. Если уменьшить время интегрирования, то
скорость выхода на номинальное значение увеличится. Однако, слишком маленькие
значения времени интегрирования могут привести к осцилляции.
H53: Установите время дифференцирования для измерения ошибки. Например, если
время дифференцирования установлено в 0.01 сек и изменение ошибки за 1 сек
составляет 100%, выходное значение за 10 мсек составит 1%.
H54: Установите коэффициент усиления положительной обратной связи. Величина
добавляется к выходному значению ПИД регулятора.
H55, H56: Ограничение по выходному значению ПИД регулятора.
H57: Выбор источника задания уставки ПИД.
H58: Отображение уставки и значения величины ПИД в Гц или в %. Н58=0: [Гц],
Н58=1: [%]
I17I24: Для переключения с режима ПИД регулирования на нормальный используйте
один из цифровых входов P1P8, установив значение в 21 и положение ВКЛ.
rPM: Отображает значение параметра Н50 в оборотах двигателя (об/мин).
rEF: Отображает значение уставки ПИД регулятора.
Fbk: Пересчитывает величину обратной связи в частоту двигателя.
тел.: (812) 3263100, факс: 3263108, Email: info@pesrus.ru, www.pesrus.ru
