817
Входное напряжение
Частота
Напряжение
Ток
Многофункциональный
выход или реле

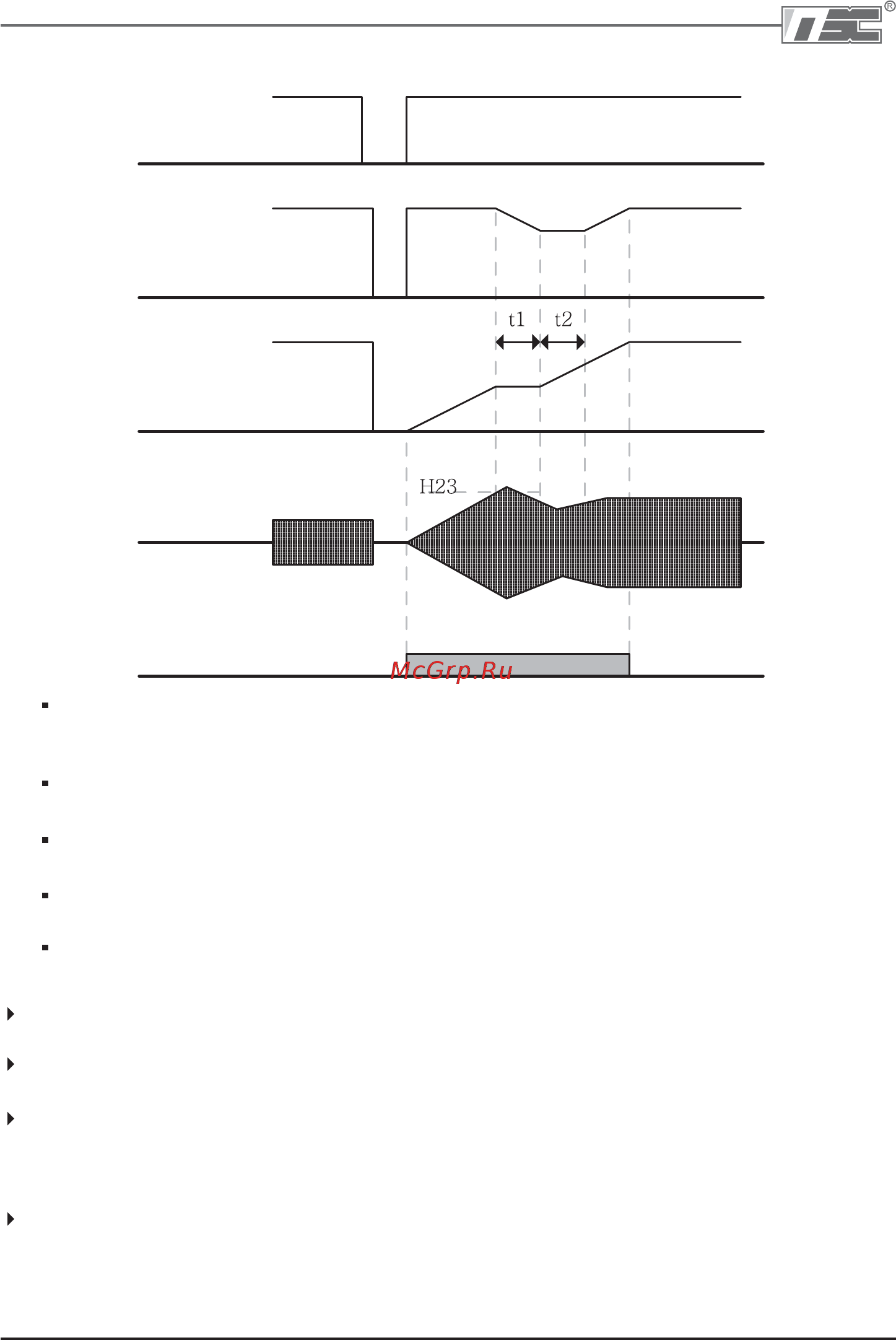

Когда входное напряжение не подается вследствие мгновенного сбоя в
энергоснабжении, частотный преобразователь выводит сигнал ошибки изза
недостаточного напряжения (LV) для сохранения выхода.
Когда подача питания восстановлена, частотный преобразователь выводит частоту до
сбоя изза низкого напряжения и напряжение нарастает благодаря ПИуправлению.
t1: если ток становится выше предустановленного в H23 значения, увеличение
напряжения прекратится и частота уменьшится.
t2: в случае противоположном t1, снова произойдет увеличение напряжения, а
уменьшение частоты остановится.
Когда частота и напряжение будут восстановлены до номинальных значений, работа
будет продолжена на скорости до сбоя.
Операция поиска скорости подходит для нагрузок с высоким моментом инерции.
Остановите двигатель и повторно запустите, если сила трения в нагрузке велика.
SViG5A продолжает работать в нормальном режиме при мгновенном сбое подачи
напряжения, продолжительностью менее 15 мс.
Напряжение звена постоянного тока может варьироваться в зависимости от количества
выходной нагрузки. Следовательно, сбой изза недостаточного напряжения может
произойти при мгновенном сбое в энергоснабжении, если продлится более
15 мс или выход будет выше номинала.
Технические характеристики работы при мгновенном сбое в энергоснабжении применимы,
когда входное напряжение, поданное на преобразователь, 200 – 230В~ для класса 200В,
380 – 480В~ для класса 400В.
Пример: Поиск скорости после внезапного пропадания питания.
