Глава 4. Программирование при помощи клавиатуры / Управление

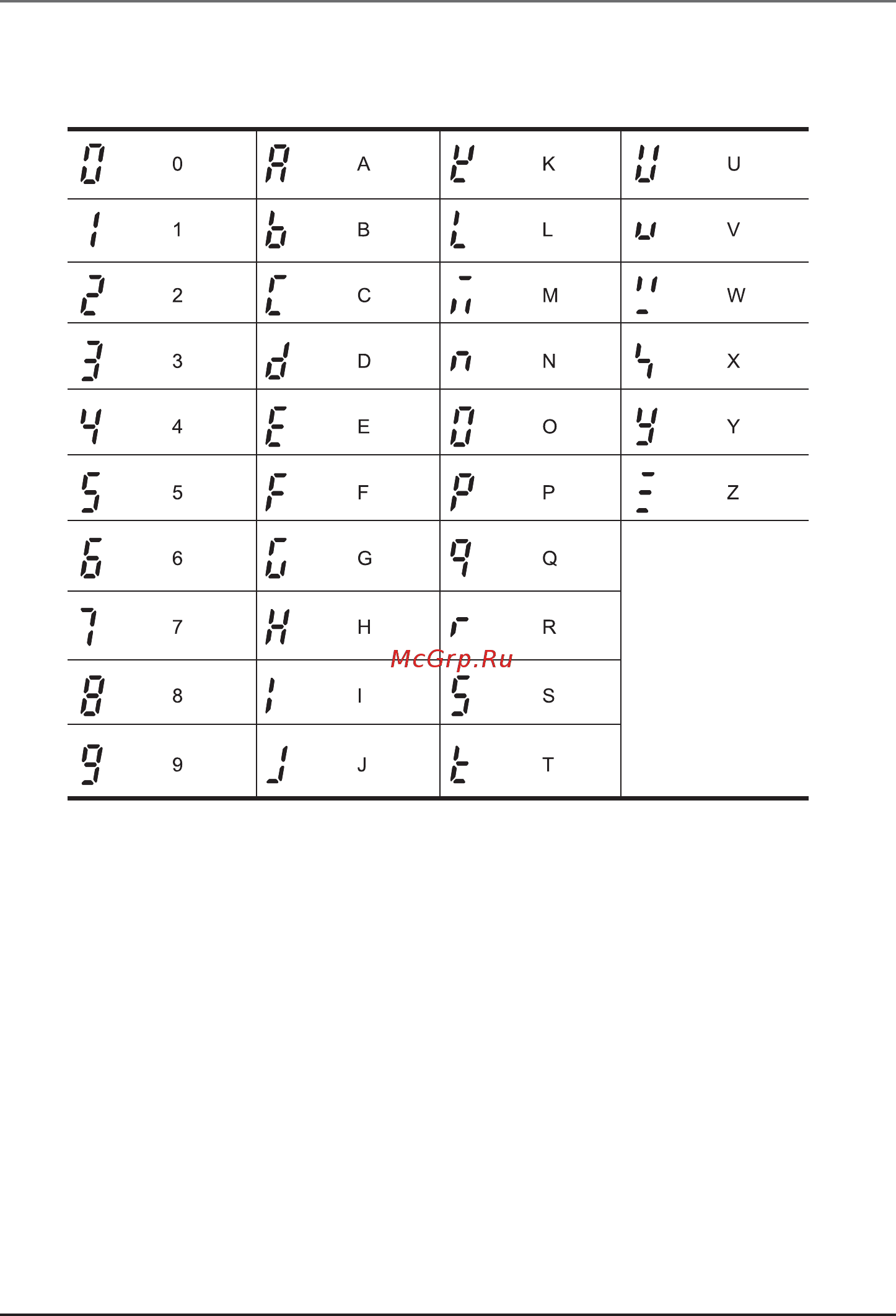

4.2 Отображение буквенноцифровых символов на
световой панели
