РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
12

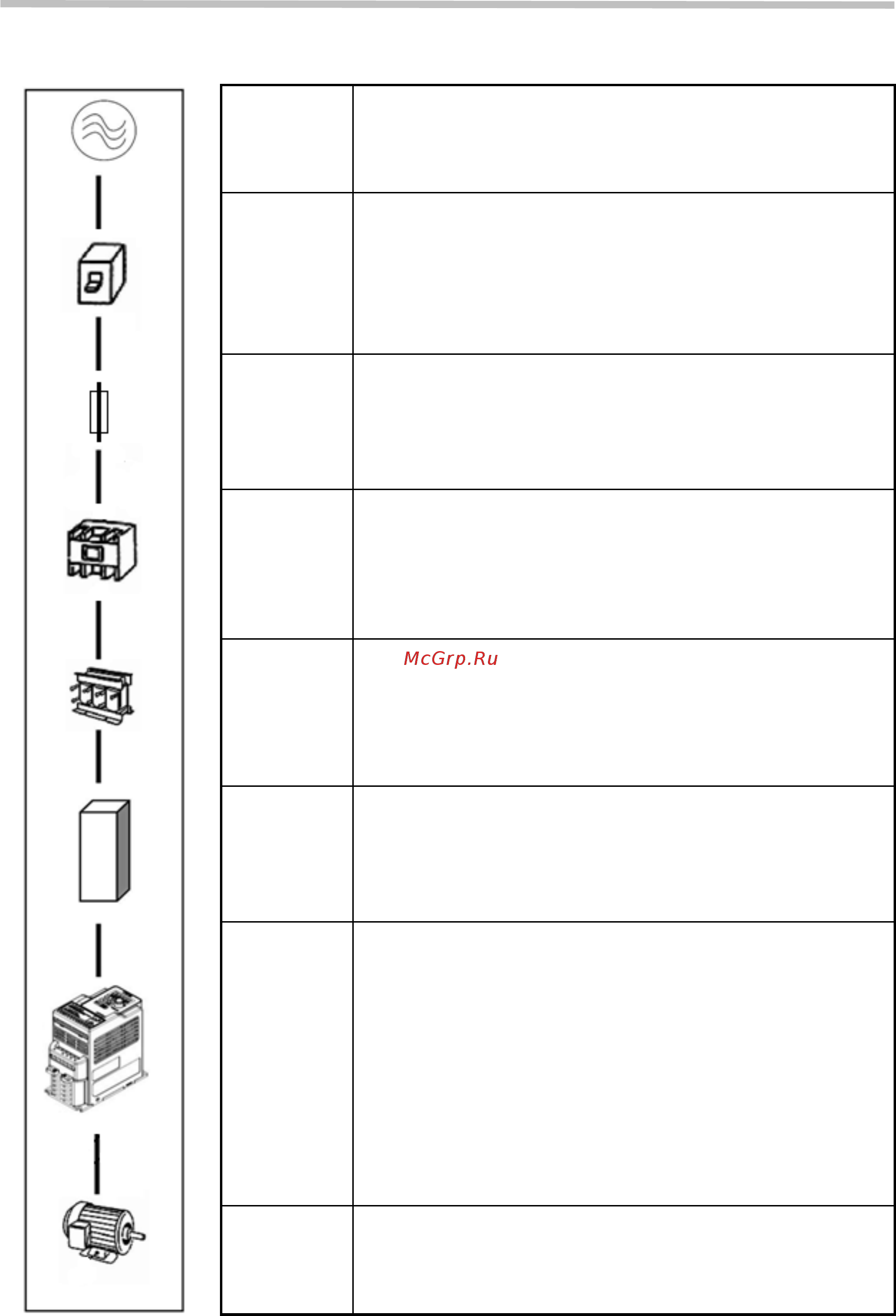

3.3.5 Рекомендации по внешнему оборудованию
Источник
питания
Убедитесь в том, что напряжение питания соответствует номи-
нальному напряжению преобразователя.
Автоматиче-
ский выклю-
чатель
Автоматический выключатель должен быть установлен между
источником питания и преобразователем. Используйте авто-
матический выключатель в соответствии с номинальным на-
пряжением и током преобразователя.
Не используйте автоматический выключатель в качестве уст-
ройства запуска / остановки преобразователя.
Предохрани-
тель
При необходимости установить для гарантированного разрыва
цепи в случае экстратока.
Магнитный
контактор
Как правило, магнитный контактор не требуется.
Контактор может быть использован для выполнения таких
функций, как внешнее управление и автоматического переза-
пуска после сбоя питания.
Не используйте контактор выключатель в качестве устройства
запуска / остановки преобразователя.
Реактор
переменного
тока
При подключении преобразователя к сети мощностью свыше
600 кВА рекомендуется подключить реактор переменного тока
для улучшения параметров питающей сети.
Входной
ЭМИ-фильтр
Преобразователь имеет встроенный фильтр для класса "А".
Для более жёстких требований по ЭМС может потребоваться
дополнительный фильтр ЭМС.
Преобразо-
ватель
Подключите однофазный источник питания к клеммам, L1 (L) и
L3 (N) или трехфазный источник питания к клеммам: L1, L2, L3.
Предупреждение! Подключение выходных клемм T1, T2,
и T3 к источнику питания приведет к повреждению преобразо-
вателя.
Чтобы изменить направление вращения двигателя необходи-
мо поменять местами любые два провода на клеммах T1, T2 и
T3.
Заземление ПЧ и двигателя должно быть выполнено правиль-
но.
Электродви-
гатель
Трехфазный асинхронный двигатель с короткозамкнутым ро-
тором.
