РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
72
Изменение параметра 08-03 позволяет предотвратить отключение при перегрузке по
току при работе на постоянной скорости (OC-C).
Если функция активна (08-00 = ХХ0ХХ), то при резком увеличении нагрузки выходная
частота снижается, пока значение выходного тока не опустится ниже значения в 08-03. По-
сле снижения нагрузки выходная частота примет заданное значение.
Параметр 08-04 определяет уровень напряжения на звене постоянного тока преобра-
зователя, при достижении которого будет фиксироваться сообщение OV-C (перенапряже-
ние при работе).
Если к преобразователю подключено более одного двигателя, необходимо в пара-
метре 02-01 установить значение суммарного тока всех двигателей, а параметр 08-05 уста-
новить равным ХХХХ0. Защита каждого двигателя от перегрузки производится с помощью
индивидуального теплового реле.
08-05 = ХХ0ХХ. Для стандартных двигателей с крыльчаткой охлаждения при работе на
низких скоростях охлаждение может оказаться недостаточным. В этом случае необходимо
применить независимый вентилятор обдува двигателя и установить значение параметра 08-
05 = ХХ1ХХ для правильной работы защиты от перегрузки.
08-05 = ХХХХ1: Защита от перегрузки двигателя в соответствии с параметром 02-01
(номинальный ток двигателя).

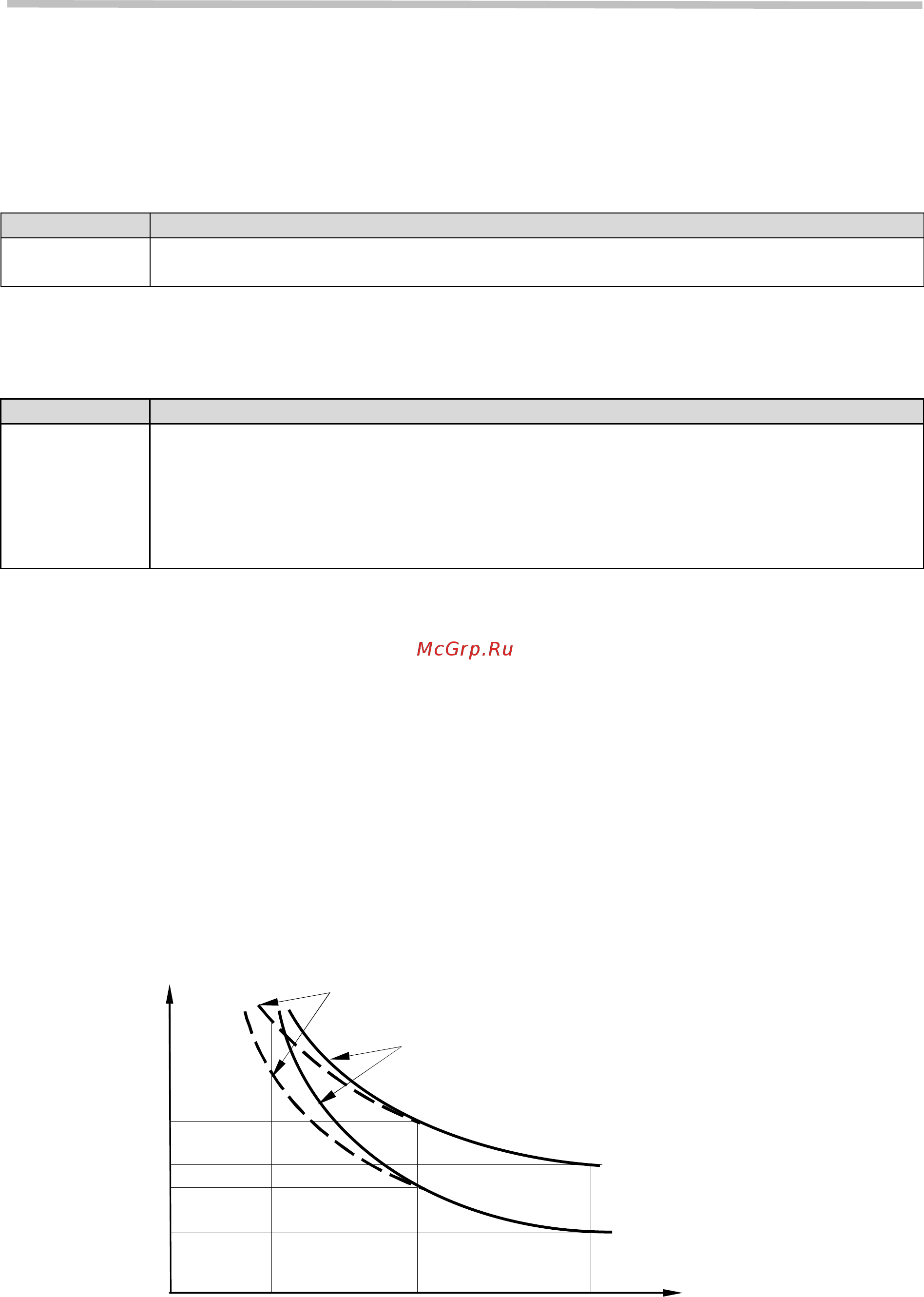

Приведенная ниже характеристика поясняет работу защитных функций при пере-
грузке двигателя и преобразователя (08-05 = ХХ0ХХ – стандартный двигатель).
08
-
04
Уровень
перенапряжения
при работе
Значения
220 В: 350
~
39
0
В
380 В: 700~780 В
08
-
05
Выбор защиты двигателя от перегрузки
Значения
ХХХХ0:
Защита от перегрузки о
т
ключена
ХХХХ1: Защита от перегрузки включена
ХХХ0Х: Перегрузка при холодном старте
ХХХ1Х: Перегрузка при горячем старте
ХХ0ХХ: Стандартный двигатель
ХХ1ХХ: Двигатель с независимым охлаждением
Ток двигателя (%)
02-01=100%
Время защиты при п
ерегрузке
100
(%)
150
(%)
200
(%)
5.5
3.0
3.5
1.0
Холодный старт
Горячий старт
Высокая скорость
(> 50Гц)
Низкая скорость
(<50Гц)
