РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
95
Глава 8 Дополнительные устройства
8.1 Модуль копирования
Модуль копирования используется для копирования настроек параметров преобразова-
теля частоты в другой преобразователь, может также использоваться в качестве вынос-
ного пульта управления.

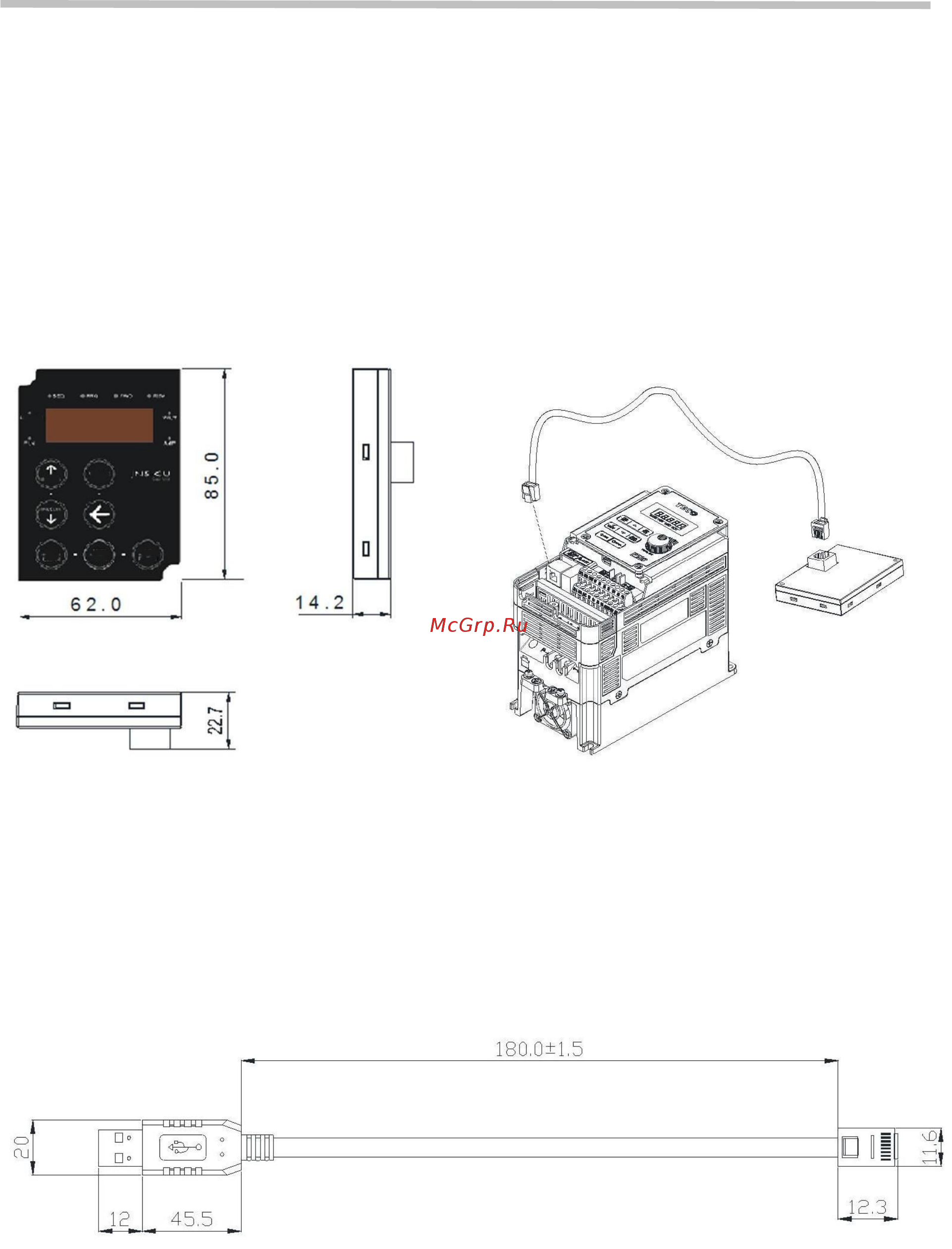

Внешний вид и подключение модуля копирования
8.2 Интерфейсный кабель CM-USB
Интерфейсный кабель CM-USB преобразует формат USB в RS-485 для возможности
управления преобразователем от компьютера или другого устройства, оснащенного
портом USB. Длина кабеля 1,8 метра.
