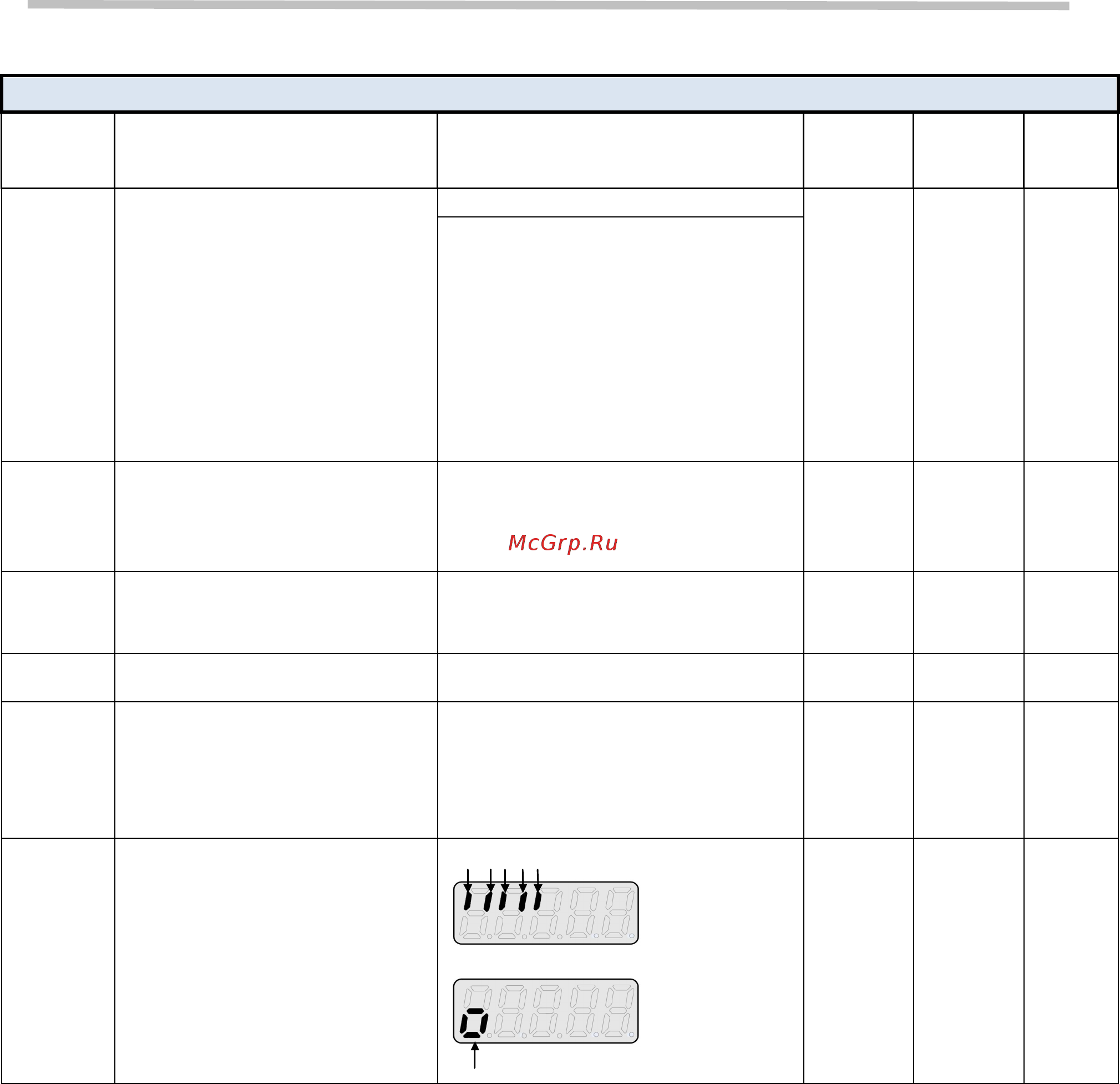

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
46
Группа 12 - Функции дисплея пульта управления
Параметр
Наименование Диапазон значений
Заводское
значение
Единицы
Примеч.
12-00
Расширенный режим отображе-
ния
00000~77777
00000 -
*1
0: Значение по умолчанию
(частота и параметры)
1: Выходной ток
2: Выходное напряжение
3: Напряжение постоянного тока
4: Температура радиатора
5: Сигнал обратной связи ПИД
6: Сигнал на входе AVI
7: Сигнал на входе ACI
12-01
Режим отображения обратной
связи ПИД
0: Целое число (ХХХ)
1: С одним десятичным знаком (ХХ.Х)
2: С двумя десятичными знаками
(Х.ХХ)
0 - *1
12-02
Единицы отображения обратной
связи ПИД
0: ХХХ
--
(нет единиц)
1: ХХХPb (давление)
2: ХХХFL (расход)
0 - *1
12-03 Диапазон индикации 0~65535 1500/1800
- *1
12-04 Режим отображения
0: Индикация выходной частоты
1: Индикация ХХХХХ
2: Индикация ХХХХ.Х
3: Индикация ХХХ.ХХ
4: Индикация ХХ.ХХХ
0 -
*1
12-05
Отображение состояний дис-
кретных входов
и выходов
- - - - - -
Дискретные входы
RA-RB
Дискретный выход
S1
S2 S3 S4 S5
