РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
59
10) 03-00 ~ 03-04 = 15 (Внешняя блокировка).
При замыкании клеммы на дисплее высвечивается сообщение b.b., двигатель останавлива-
ется выбегом. При размыкании клеммы двигатель запускается и продолжает работать на
заданной частоте (если сигнал Пуск не был снят).
11) 03-00 ~ 03-04 = 16 (Отключение ПИД-регулятора).
При замыкании клеммы функция ПИД-регулирования отключается, при размыкании клем-
мы - снова включается.
12) 03-00 ~ 03-04 = 17 (Сброс аварийного состояния).
При кратковременном замыкании клеммы преобразователь сбрасывает состояние индика-
ции аварийной ситуации.
13) 03-00 ~ 03-04 = 18 (Разрешение автоматического управления).
При замыкании клеммы включается режим автоматического управления (см. группу 06).

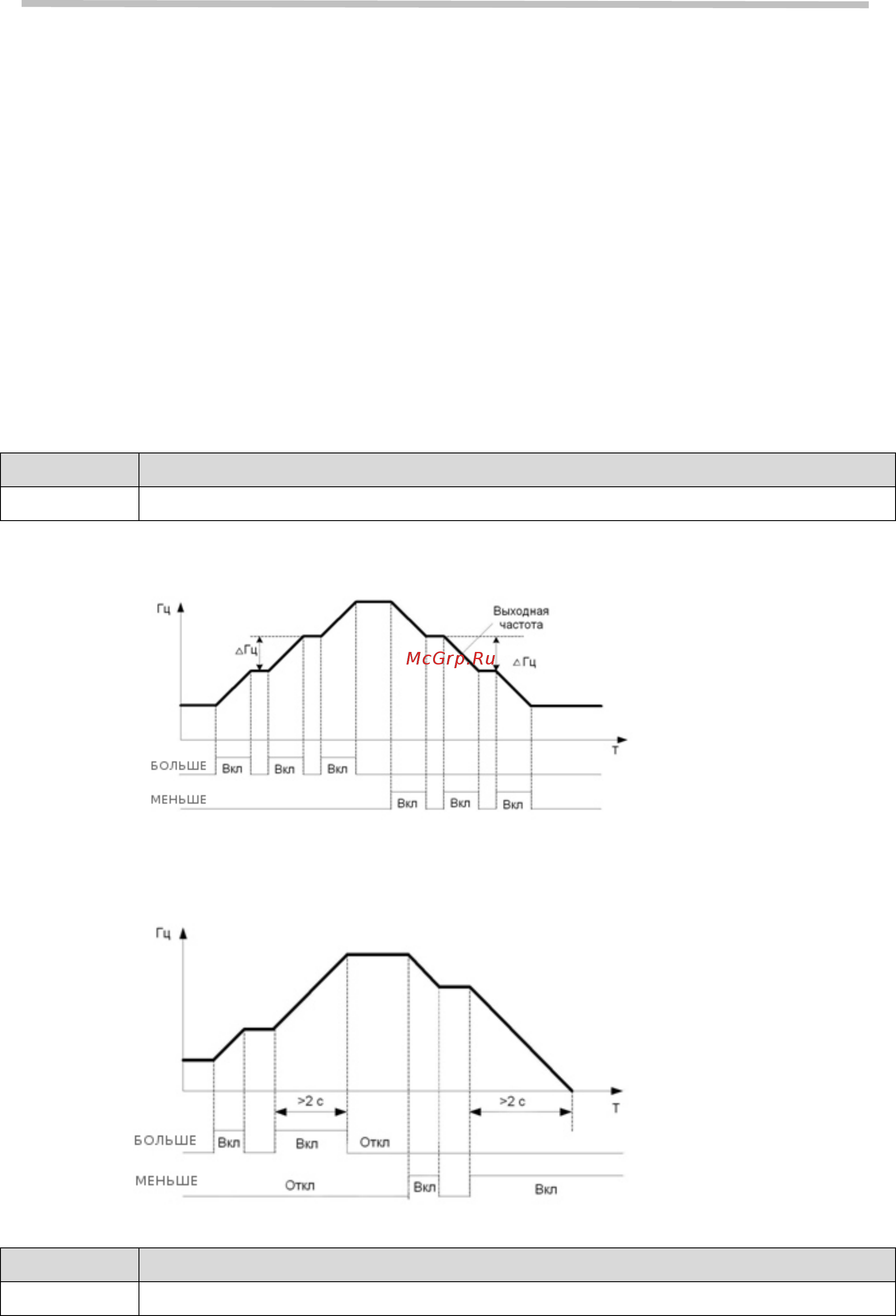

03-06 Шаг изменения частоты в режиме БОЛЬШЕ/МЕНЬШЕ
Значения 0,00 ~ 5,00 Гц
Если клеммы БОЛЬШЕ и МЕНЬШЕ замыкаются на время менее 2 секунд, то изменение час-
тоты происходит с шагом 03-06 при каждом замыкании клеммы:
Если клеммы БОЛЬШЕ или МЕНЬШЕ замыкаются на время больше 2 секунд, то изменение
частоты происходит непрерывно, пока клемма остается замкнутой:
03-07 Режим задания частоты БОЛЬШЕ/МЕНЬШЕ
Значения 0: Сохранение частоты при останове
