РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
89

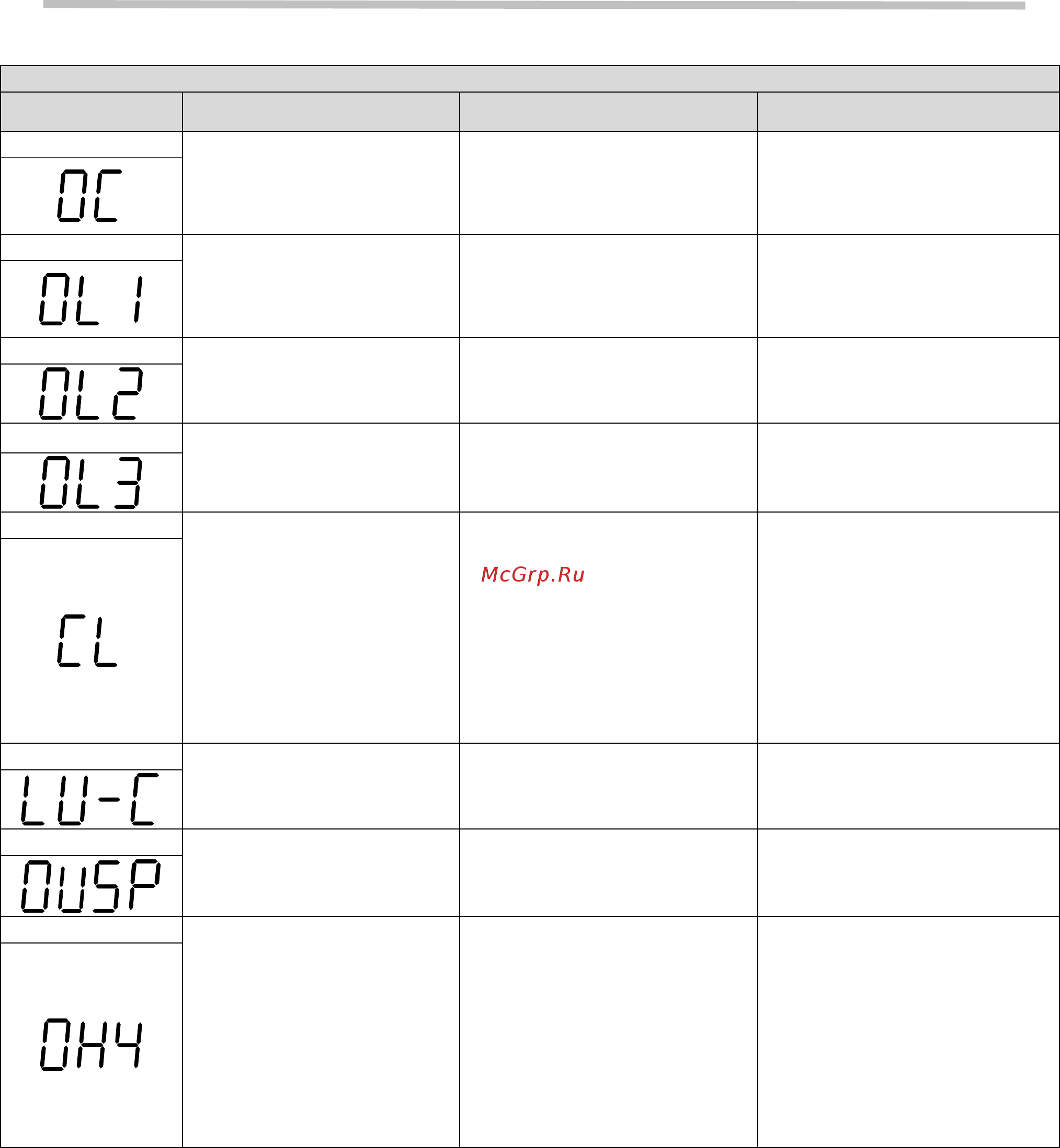

Аварийные состояния
, которые могут быть сброшены только вручную
Индикация
Проблема Причины Рекомендации
O
С
Перегрузка по току при оста-
новленном двигателе
Неисправность измерительных
цепей
Возвратите преобразователь
для ремонта
OL1
Перегрузка двигателя
1. Большая нагрузка
2. Неправильная установка па-
раметров 02-01, 08-05
1. Замените двигатель на более
мощный
2. Установите значения пара-
метров 02-01, 08-05 правильно
OL2
Перегрузка преобразователя Большая нагрузка
Замените преобразователь на
более мощный
OL3
Перегрузка преобразователя
Выходной ток преобразователя
превысил значение 08-17 в те-
чении времени 08-18
1. проверить нагрузку преобра-
зователя.
Проверить нагрузку двигателя.
CL
Перегрузка преобразов
а-
теля:
Необходимо подождать 1
минуту, чтобы сбросить
ошибку. Если ошибка CL
или OL2 повторяется до 4-
х раз подряд, требуется
подождать 5 минут, чтобы
сбросить ошибку.
Предупреждение о пере-
грузке: выходной ток дости-
гает уровня защиты от пере-
грузки по току преобразова-
теля
Проверьте состояние нагрузки и
время работы привода.
LV
-
C
Пониженное напряже-
ние при работе
1. Низкое напряжение в сети
2. Большие колебания напря-
жения сети
1. Улучшите качество питания
2. Установите дроссель на сто-
роне питания
OVSP
Превышение скорости при
работе
Скорость двигателя отличается
от заданной скорости
1. Проверьте нагрузку двигателя
2. Проверьте сигнал задания
частоты
ОН4
Перегрев двигателя
1.При температуре выше знач
е-
ния, установленного в 08-
13 в
течение времени 08-12, на дис-
плее появится надпись ОН4,
двигатель останавливается по
инерции.
2.Ошибка ОН4 может быт
ь
сброшена, когда температура
упадет ниже значения 08-14
1. Улучшите условия вентиляции
2. Откорректируйте значение 08-
15
