РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
57

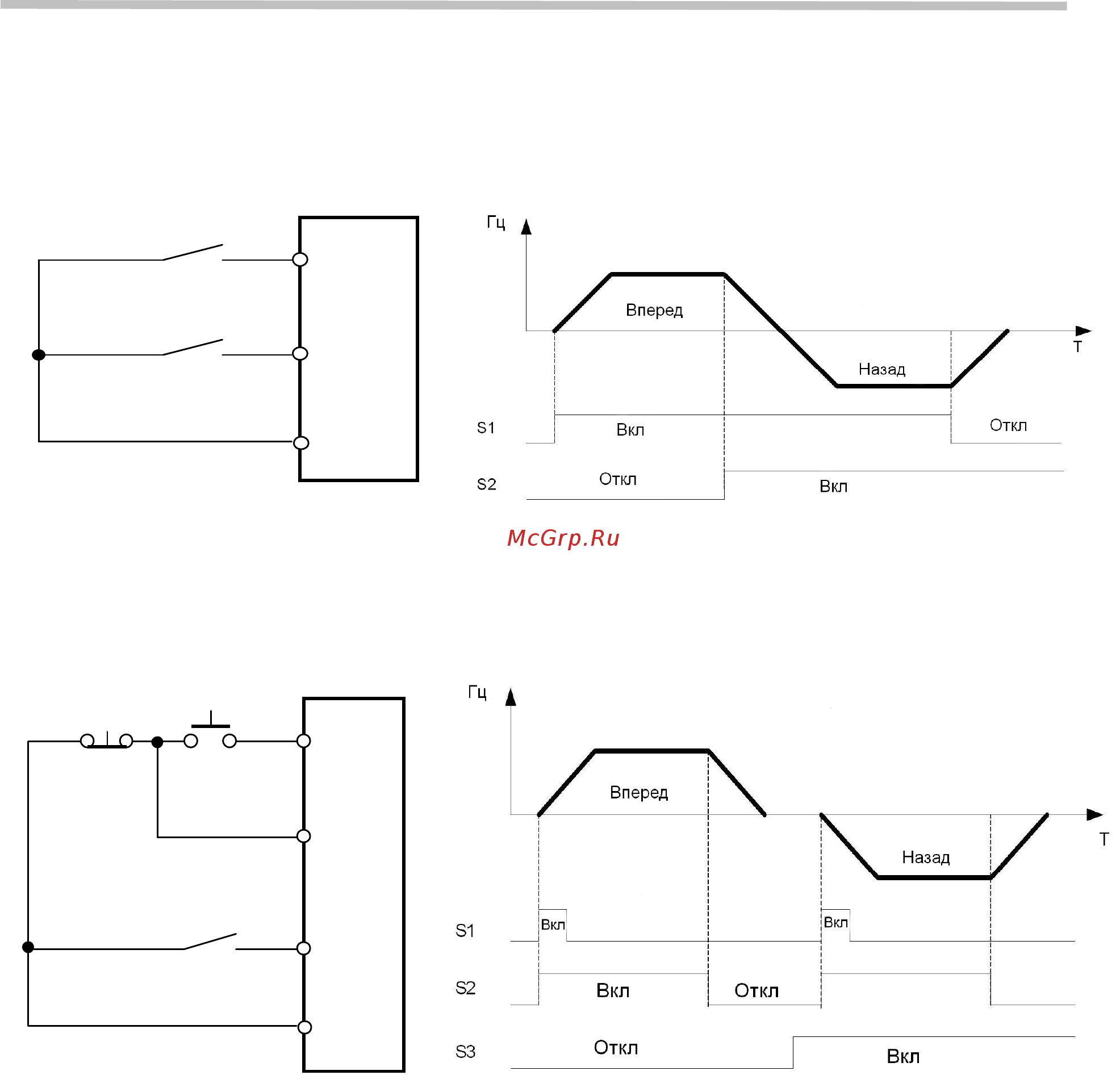

00-04 = 1 Режим управления Пуск/Стоп, Назад/Вперед;
03-00 = 0 Клемма S1: 2-х проводное управление Пуск/Стоп;
03-01 = 1 Клемма S2: 2-х проводное управление Назад/Вперед.
3-х проводное управление.
Пример: Используются входы S1 (Пуск), S2 (Стоп) и S3 (Вперед/Назад).
Установить 00-04 = 2, при этом значения параметров 03-00, 03-01, 03-02 игнорируются.
2) 03-00 ~ 03-04 = 2, 3 и 4 (Выбор фиксированных скоростей).
Комбинация любых трех клемм из S1~S5 может использоваться для выбора фиксированных
скоростей от 0 до 7 в соответствии с приведенной ниже таблицей.
Заданные скорости 0~7 и связанные с ними времена разгона/торможения должны быть ус-
тановлены в группе параметров 05.
Примечание: 0 – разомкнуто; х – замкнуто.
S1
S2
+24
V
Вперед /Назад
Пуск/Стоп
S1
S2
+24
V
Пуск
S3
Вперед /
Назад
Стоп
