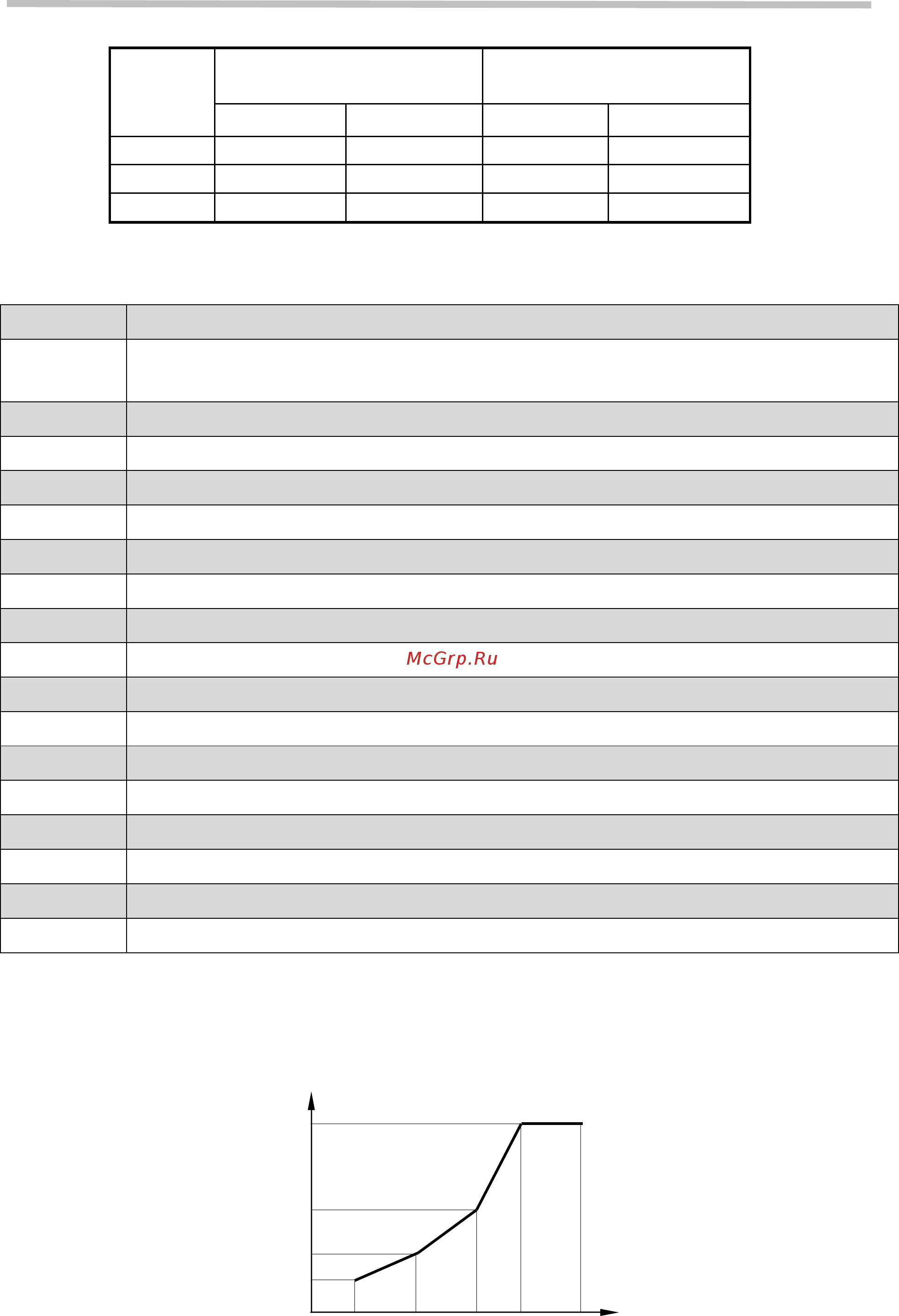

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
52
01-01 Максимальное напряжение
Значения
220В: 170,0~264,0 В
380В: 323,0~528,0 В
01-02 Максимальная частота (базовая частота)
Значения 0,20 ~ 599,00 Гц
01-03 Напряжение при максимальной частоте
Значения 0,0 ~ 100,0 %
01-04 Средняя частота 2
Значения 0,10 ~ 599,00 Гц
01-05 Напряжение при средней частоте 2
Значения 0,0 ~ 100,0 %
01-06 Средняя частота 1
Значения
0,10 ~ 599,00 Гц
01-07 Напряжение при средней частоте 1
Значения
0,0 ~ 100,0 %
01-08 Минимальная частота
Значения
0,10 ~ 599,00 Гц
01-09 Напряжение при минимальной частоте
Значения
0,0 ~ 100,0 %
Максимальная выходная частота зависит от значения параметра 01-00, а при 01-00 = 7 она
задается параметром 01-02.
При 01-00 ≠ 7, максимальная выходная частота ограничивается значением параметра 00-12.
01-00
Модели
-SP25L ~ -003H
Модели
-005H ~ -015Н
В С В С
1 и 4 7,5% 4,5% 6,8% 3,4%
2 и 5 10% 7,0% 6,9% 3,5%
3 и 6 25% 7,7% 40% 3,4%
Выходн
ое
напр
я-
жение [В]
Выходная част
о-
та [Гц]
(01
-
03)
U
макс
.
(01
-
05)
U
ср2
.
(01
-
07)
U
ср1.
(01
-
09)
U
мин.
F
мин.
(01
-
08)
F
ср1.
(01
-
0
6
)
F
ср2.
(01
-
0
4
)
599
,00
F
баз.
(01
-
02)
