РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
86
Если в параметре 13-07 был установлен пароль, то для модификации любой из параметров
необходимо ввести пароль.

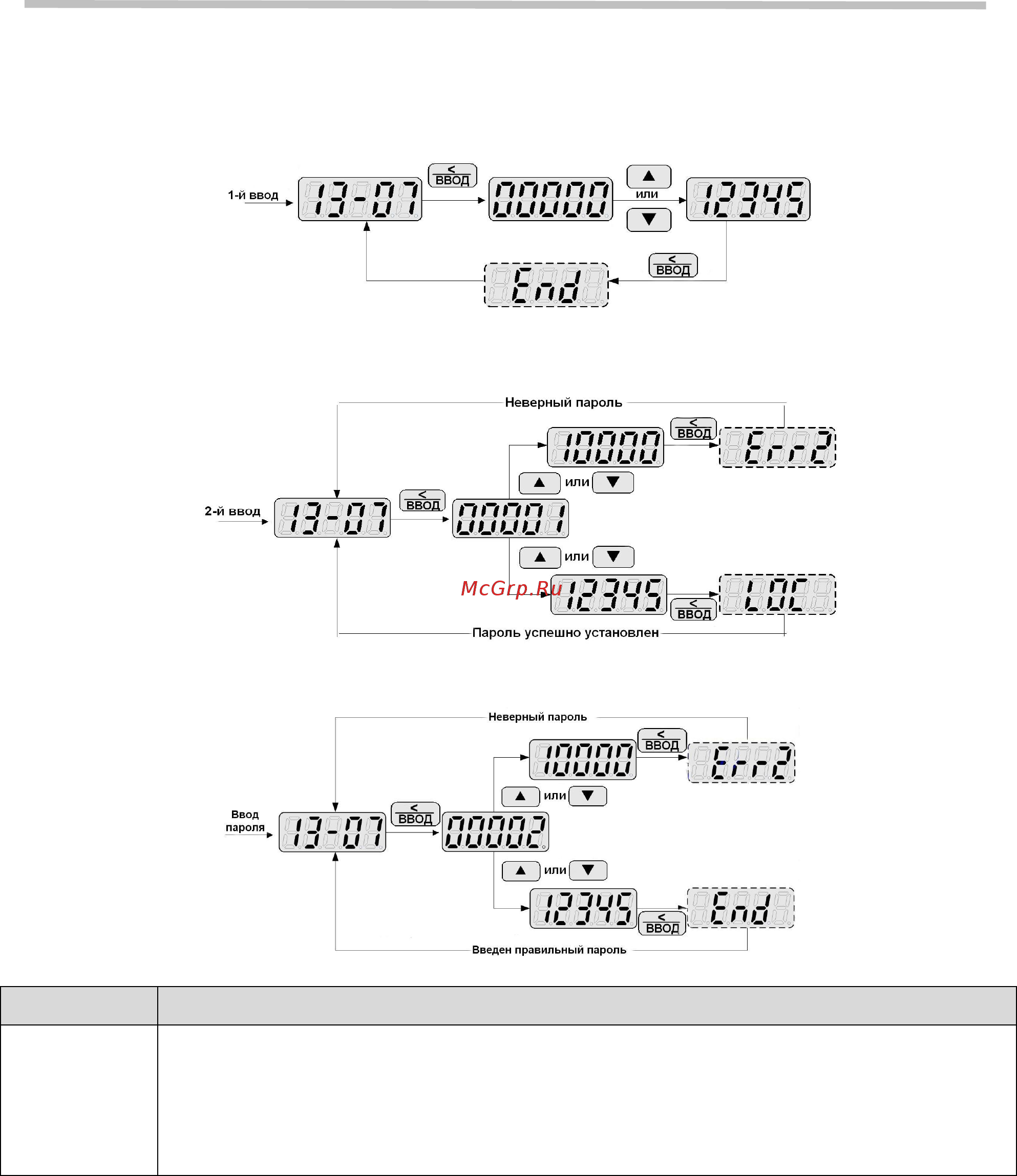

Пример установки пароля:
Шаг 1:
Шаг 2:
Ввод пароля для разблокировки:
13-08 Инициализация (восстановление заводских значений)
Значения
0
1150: Инициализация 220/380В, 50 Гц
01160: Инициализация 220/380В, 60 Гц
01250: Инициализация 230/400В, 50 Гц
01260: Инициализация 230/460В, 60 Гц
01350: Инициализация 220/415В, 50 Гц
01360: Инициализация 230/400В, 60 Гц
Если в параметре 13-07 был установлен пароль, то перед выполнением инициализации
(параметр 13-08) необходимо ввести правильный пароль.
Инициализация также приводит к сбросу параметров группы 2 (параметры двигателя).
