РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
18

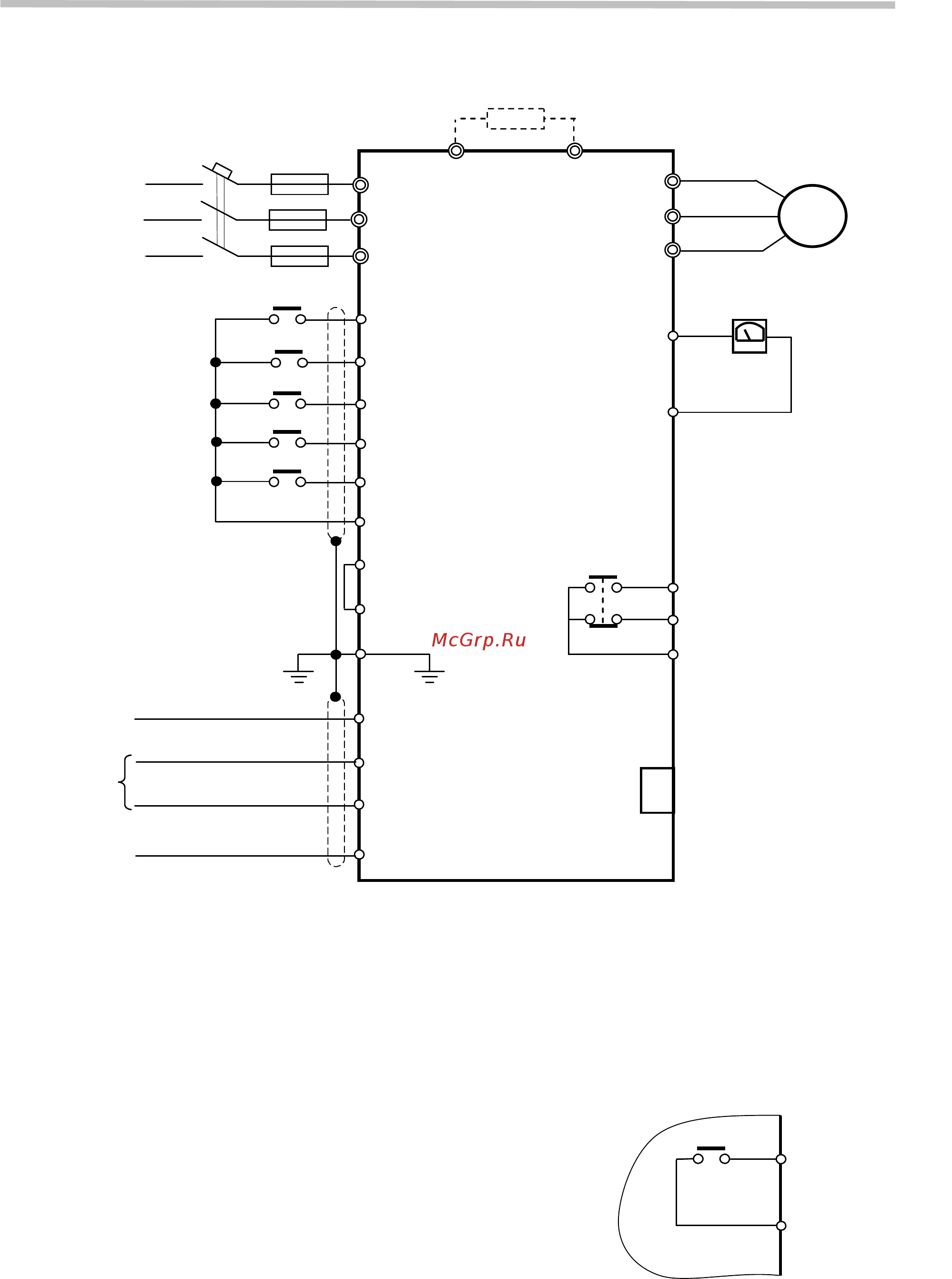

Схема подключения моделей 001H ... 015H
Примечание.
1. Клеммы SC и COM только в моделях 005Н...015Н.
Управление NPN: клемму +24V соединить с клеммой SC; клемма COM – общая для дискрет-
ных входов.
Управление PNP: Клемму COM соединить с клеммой SC; клемма +24V – общая для дискрет-
ных входов.
2. Клеммы RA, RB и RC только в моделях 005Н...015Н.
В моделях 001Н...003Н конфигурация следующая:
RA
RB
Общая клемма аналоговых входов
S
3
S
4
L1
L3
T1
T2
T3
Аналоговый выход
(DC 0~10 В)
“Выходная частота”
M
Вперед/Стоп
Назад/Стоп
Фиксированная
скорость 1
Фиксированная
скорость 2
Сброс
+
10
V
S
5
S1
S
2
COM
1
Е
AGND
AVI
ACI
АО
AGND
A
C
CON2
(RJ45)
Сеть
~380…480 В
50/60 Гц
0
~10
В
0~20 мА /4~20 мА
Источник питания аналог
о
вых
входов 10 В, 20 мА
Многофункциональный
дискретный выход
“Вращение”
~250 В, 1 А; =30 В, 1 А
RS
485(
RJ
45)
1: Дата+
2: Дата-
3: Дата+
4: Резерв
5: Резерв
6: Дата-
7: +5 В
8:
О
бщий
L
2
В
BR
Р
+24V
SC
1
Внешние
аналоговые
входы
RA
2
RB
2
RC
2
Содержание
- Оглавление 2
- Руководство по эксплуатации версия 1 е5 8200 2
- Руководство по эксплуатации версия 1 е5 8200 3
- Опасность 4
- Осторожно 4
- Руководство по эксплуатации версия 1 е5 8200 4
- Глава 1 меры предосторожности 5
- Опасность 5
- Осторожно 5
- Руководство по эксплуатации версия 1 е5 8200 5
- Опасность 6
- Осторожно 6
- Руководство по эксплуатации версия 1 е5 8200 6
- Глава 2 описание моделей 7
- Е5 8200 f sp25l 7
- Обозначение модели пч 2 типовая спецификация 7
- Руководство по эксплуатации версия 1 е5 8200 7
- Глава 3 окружающая среда и установка 8
- Руководство по эксплуатации версия 1 е5 8200 8
- Руководство по эксплуатации версия 1 е5 8200 9
- Руководство по эксплуатации версия 1 е5 8200 10
- Руководство по эксплуатации версия 1 е5 8200 11
- Руководство по эксплуатации версия 1 е5 8200 12
- Рекомендации по внешнему оборудованию 13
- Руководство по эксплуатации версия 1 е5 8200 13
- Дельное заземляющее устройство не связанное с заземляющим устройством пи тающего трансформатора 14
- Заземление 14
- Земления сопротивление цепи заземления должно быть не более 10 ом для обеспечения защиты преобразователя частоты от помех заземление должно про изводиться в соответствии с требованиями пуэ по одной из двух систем 14
- Клемма земля 14
- Преобразователя частоты должна быть подключена к шине за 14
- Руководство по эксплуатации версия 1 е5 8200 14
- Система заземления tn s рабочий нейтральный проводник и защитный зазем ляющий проводник разделены по всей длине защитный заземляющий проводник присоединен к заземляющему устройству на питающем трансформаторе 14
- Система заземления tt заземление преобразователя частоты производится на от 14
- Руководство по эксплуатации версия 1 е5 8200 15
- Руководство по эксплуатации версия 1 е5 8200 16
- Технические характеристики 3 технические характеристики модели 16
- Основные характеристики 17
- Руководство по эксплуатации версия 1 е5 8200 17
- Руководство по эксплуатации версия 1 е5 8200 18
- Схемы подключения схема подключения моделей sp25l sp5l s1l s2l s3l 18
- В моделях 001н 03н конфигурация следующая 19
- Клеммы ra rb и rc только в моделях 005н 15н 19
- Клеммы sc и com только в моделях 005н 15н 19
- Примечание примечание 19
- Руководство по эксплуатации версия 1 е5 8200 19
- Схема подключения моделей 001h 015h 19
- Управление npn клемму 24v соединить с клеммой sc клемма com общая для дискрет ных входов управление pnp клемму com соединить с клеммой sc клемма 24v общая для дискрет ных входов 19
- Клеммы внешнего управления моделей sp25l s3l 001h 003h 20
- Клеммы подключения 3 описание силовых клемм 20
- Руководство по эксплуатации версия 1 е5 8200 20
- Силовые клеммы моделей 220в 1ф 20
- Силовые клеммы моделей 380в 3ф 3 описание клемм цепей управления модели sp25l s3l 001h 003h 20
- Клеммы внешнего управления моделей 005h 015h 21
- Модели 005h 015h 21
- Руководство по эксплуатации версия 1 е5 8200 21
- Габаритные размеры 22
- Руководство по эксплуатации версия 1 е5 8200 22
- Типоразмер 1 модели sp25l sp5l s1l 22
- Руководство по эксплуатации версия 1 е5 8200 23
- Типоразмер 2 модели s2l s3l 001h 002h 003h 23
- Руководство по эксплуатации версия 1 е5 8200 24
- Типоразмер 3 модели 005h 007h 24
- Модели 010h 015h 25
- Руководство по эксплуатации версия 1 е5 8200 25
- Типоразмер 4 25
- Руководство по эксплуатации версия 1 е5 8200 26
- Глава 4 программное обеспечение 27
- Пульт управления 4 дисплей и клавиатура 27
- Руководство по эксплуатации версия 1 е5 8200 27
- В режиме стоп значение заданной частоты в режиме пуск значение выходной частоты 28
- Выбранный параметр 28
- Выходное напряжение 28
- Выходной ток 28
- Значение параметра 28
- Напряжение звена постоянного тока 28
- Описание дисплея примеры отображения цифровой индикации 28
- Отображение описание 28
- Руководство по эксплуатации версия 1 е5 8200 28
- Светодиодные индикаторы состояния 28
- Температура 28
- Руководство по эксплуатации версия 1 е5 8200 29
- Руководство по эксплуатации версия 1 е5 8200 30
- Изменение значения часто 31
- Изменение значения частоты в 31
- Режиме вращения 31
- Руководство по эксплуатации версия 1 е5 8200 31
- Ты в режиме останова 31
- 2 параметр не может быть изменен во время работы по плс 32
- 3 параметр не сбрасывается к заводскому значению при инициализации 32
- 4 значение зависит от мощности преобразователя 32
- Группа 00 основные параметры 32
- Группа 01 выбор и установка характеристик u f 32
- Группа 02 параметры двигателя 32
- Группа 03 многофункциональные дискретные входы и выходы 32
- Группа 04 внешние аналоговые входы и выходы 32
- Группа 05 фиксированные скорости 32
- Группа 06 функция автоматического управления 32
- Группа 07 настройка команд пуска останова 32
- Группа 08 защита преобразователя и двигателя 32
- Группа 09 настройка управления от плс 32
- Группа 10 настройка пид регулятора 32
- Группа 11 дополнительные функции 32
- Группа 12 функции дисплея пульта управления 32
- Группа 13 функции осмотра и обслуживания 32
- Группы и список параметров 32
- Наименование 1 параметр может быть изменен во время работы 32
- Номер группы наименование 32
- Примечания к описанию параметров 32
- Руководство по эксплуатации версия 1 е5 8200 32
- Группа 00 основные параметры 33
- Руководство по эксплуатации версия 1 е5 8200 33
- Группа 01 выбор и установка характеристик u f 34
- Руководство по эксплуатации версия 1 е5 8200 34
- Группа 02 параметры двигателя 35
- Руководство по эксплуатации версия 1 е5 8200 35
- Группа 03 многофункциональные дискретные входы и выходы 36
- Руководство по эксплуатации версия 1 е5 8200 36
- Группа 03 многофункциональные дискретные входы и выходы 37
- Руководство по эксплуатации версия 1 е5 8200 37
- Группа 04 внешние аналоговые входы и выходы 38
- Руководство по эксплуатации версия 1 е5 8200 38
- Группа 05 фиксированные скорости 39
- Руководство по эксплуатации версия 1 е5 8200 39
- Группа 06 функция автоматического управления 40
- Руководство по эксплуатации версия 1 е5 8200 40
- Группа 07 настройка команд пуска и останова 41
- Группа 08 защита преобразователя и двигателя 41
- Руководство по эксплуатации версия 1 е5 8200 41
- Группа 08 защита преобразователя и двигателя 42
- Руководство по эксплуатации версия 1 е5 8200 42
- Группа 08 защита преобразователя и двигателя 43
- Группа 09 настройка управления по плс 43
- Руководство по эксплуатации версия 1 е5 8200 43
- Группа 09 настройка управления по плс 44
- Группа 10 пид регулятор 44
- Руководство по эксплуатации версия 1 е5 8200 44
- Группа 10 пид регулятор 45
- Руководство по эксплуатации версия 1 е5 8200 45
- Группа 11 дополнительные функции 46
- Руководство по эксплуатации версия 1 е5 8200 46
- Группа 12 функции дисплея пульта управления 47
- Руководство по эксплуатации версия 1 е5 8200 47
- Группа 13 функции осмотра и обслуживания 48
- Руководство по эксплуатации версия 1 е5 8200 48
- Руководство по эксплуатации версия 1 е5 8200 49
- Используется для чтения и установки частоты в режиме управления по последовательной линии связи при 00 05 или 00 06 5 задание частоты по плс 50
- Параметр 00 04 устанавливает функции управления от внешних клемм и используется в со четании со следующими параметрами 00 02 или 00 03 1 основной или дополнительный источник команд внешние клеммы 03 00 03 04 используемые для программирования функций дискретных входов s1 s5 возможен режим 2 х и 3 х проводного управления 50
- При 00 06 6 заданием частоты является выходной сигнал пид регулятора 50
- При 00 07 0 задание частоты определяется основным 00 05 или дополнительным 00 06 источником переключение между ними выполняется замыканием одной из клемм s1 s5 запрограммированных на данную функцию 03 00 03 04 13 при 00 07 1 заданием частоты будет сумма значений основной 00 05 и дополнительной 00 06 частоты 50
- Руководство по эксплуатации версия 1 е5 8200 50
- Эти параметры действуют только при задании частоты кнопками пульта управления при 00 10 0 заданием частоты является текущее значение частоты 50
- Этот параметр может использоваться только при управлении по плс 50
- А задание частоты меньше 00 13 то выходная частота будет увеличиваться от 0 00 гц до значения 00 13 51
- Время разгона это время за которое выходная частота увеличивается от минимального до максимального значения время торможения это время за которое выходная частота уменьшается от максимально го до минимального значения 51
- При 00 10 1 начальное задание частоты равно 0 при 00 10 0 задание частоты равно значению параметра 00 11 51
- Работа на шаговой скорости обеспечивается с помощью многофункциональных входных клемм s1 s5 при установке соответствующих параметров 03 00 03 04 6 шаг вперед или 7 шаг назад 51
- Руководство по эксплуатации версия 1 е5 8200 51
- V 100 соответствует максимальному напряжению 01 01 точки в и с устанавливаются в соответствии с таблицей в от максимального напряжения 52
- Группа 01 52
- Группа 01 характеристики u f 52
- Параметры группы 01 используются в режиме управления u f 00 00 0 существует два способа установки характеристики u f 1 01 00 от 1 до 6 выбор одной из шести заранее заданных характеристик показанных на графиках ниже при этом параметры 01 02 01 09 имеют фиксированные значения и не мо гут быть изменены 2 01 00 7 характеристика определяемая пользователем путем выбора произвольных значений параметров 01 02 01 09 внимание настройку параметров 01 02 01 09 должен выполнять опытный пользователь во избежание повреждения двигателя или преобразователя частоты 52
- Руководство по эксплуатации версия 1 е5 8200 52
- 005h 015н 53
- Sp25l 003h 53
- В с в с 53
- И 4 7 5 4 5 6 8 3 4 53
- И 5 10 7 0 6 9 3 5 53
- И 6 25 7 7 40 3 4 53
- Максимальная выходная частота зависит от значения параметра 01 00 а при 01 00 7 она задается параметром 01 02 при 01 00 7 максимальная выходная частота ограничивается значением параметра 00 12 53
- Модели 53
- Руководство по эксплуатации версия 1 е5 8200 53
- Для повышения крутящего момента выходное напряжение характеристики u f в точках в и с см описание параметра 01 00 можно увеличить до 10 только в режиме u f 54
- Параметры 01 16 01 18 используются только в режиме u f компенсация 01 17 основана на корректировке напряжения характеристики u f в зависимо сти от тока нагрузки при 01 17 0 компенсация отсутствует регулировка параметра 01 17 должна выполняться постепенно с коррекцией на каждом этапе от 5 до 10 54
- При работе двигателя без нагрузки возможно возникновение колебаний выходного тока преобразователя регулировкой параметра 01 12 можно подавить эти колебания коэффи циент задается в процентах от номинального тока двигателя регулировка параметра 01 12 должна выполняться постепенно с коррекцией на каждом этапе от 5 до 10 54
- Регулировкой параметра 01 13 можно обеспечить подавление колебаний выходного тока преобразователя путем корректировки характеристики u f регулировка параметров 01 14 01 15 должна выполняться постепенно с коррекцией на ка ждом этапе от 5 до 10 54
- Руководство по эксплуатации версия 1 е5 8200 54
- Стартовая частота используется в тех случаях когда начальная частота работы двигателя должна быть больше нуля например для двигателей с коническим ротором 54
- Группа 02 55
- Группа 02 параметры двигателя 55
- Двигателя значение задается в от номинальной частоты скольжения двигателя 55
- Индикация частоты 55
- Параметр 02 13 может быть использован для дополнительной коррекции скорости 55
- После автонастройки данные двигателя сохраняются в параметрах 02 08 и 02 09 55
- Примечания 1 проводите автонастройку каждый раз при замене двигателя 2 автонастройка выполняется корректно если мощность двигателя равна или на одну ступень меньше мощности преобразователя 3 параметры 02 00 02 06 доступны как для режима u f так и для векторного режима кроме параметра 02 02 который используется только в режиме u f 55
- Процедура автонастройки в векторном режиме установите параметры двигателя 02 01 02 03 02 06 установите 02 07 1 чтобы запустить функцию автонастройки в процессе автонастройки на дисплее высвечивается сообщение at в конце end затем 55
- Руководство по эксплуатации версия 1 е5 8200 55
- Больше чем ток холостого хода двигателя 02 00 коэффициент ком пенсации скольжения равен 02 13 02 17 56
- Если выходной ток 56
- Если выходной ток меньше чем ток холостого хода двигателя выбирайте значение 0 если выходной ток больше чем ток холостого хода двигателя а также при работе на низкой скорости под нагрузкой выбирайте значение 1 56
- Задается в от номинального тока двигателя корректировка должна выполняться посте пенно с шагом на каждом этапе от 5 до 10 56
- Меньше чем ток холостого хода двигателя 02 00 коэффициент ком пенсации скольжения равен 02 13 02 16 если выходной ток 56
- Описание аналогично параметру 02 14 56
- Параметр 02 14 может быть использован для коррекции крутящего момента значение 56
- Параметр 02 15 позволяет увеличить крутящий момент на низкой частоте 56
- Параметры 02 16 02 17 задаются в от номинального тока преобразователя iном 56
- Руководство по эксплуатации версия 1 е5 8200 56
- 00 0 клемма s1 2 х проводное управление вперед стоп 57
- 01 1 клемма s2 2 х проводное управление назад стоп 57
- 03 00 03 04 0 и 1 управление пуск стоп от внешних клемм 2 х проводное управление режим 1 пример используются входы s1 пуск вперед стоп и s2 пуск назад стоп 00 04 0 режим управления вперед стоп назад стоп 57
- Вперед стоп 57
- Группа 03 57
- Группа 03 многофункциональные дискретные входы и выходы группа 03 многофункциональные дискретные входы и выходы 57
- Назад стоп 57
- Примечание одновременное замыкание клемм s1 и s2 воспринимается как команда стоп примечание одновременное замыкание клемм s1 и s2 воспринимается как команда стоп 2 х проводное управление режим 2 пример используются входы s1 пуск стоп и s2 вперед назад 57
- Руководство по эксплуатации версия 1 е5 8200 57
- Руководство по эксплуатации версия 1 е5 8200 58
- 03 00 03 04 6 и 7 шаг вперед шаг назад при замыкании клеммы шаг вперед 6 двигатель запускается в прямом направлении на частоте 00 18 со временем разгона 00 19 при размыкании останов за время 00 20 при замыкании клеммы шаг назад 7 двигатель запускается в обратном направлении на частоте 00 18 с аналогичными временами разгона торможения примечание одновременная подача сигналов воспринимается как команда стоп 4 03 00 03 04 8 и 9 больше меньше при замыкании клеммы больше 8 задание частоты увеличивается с шагом установлен ным в 03 06 если клемма замкнута более 2 сек выходная частота плавно увеличивается при замыкании клеммы меньше 9 задание частоты уменьшается с шагом установлен ным в параметре 03 06 если клемма замкнута более 2 сек выходная частота плавно уменьшается 5 03 00 03 04 10 время разгона торможения 2 при замкнутой клемме время разгона и торможения определяется параметрами 00 16 и 00 17 соответственно при разомкнутой 00 14 и 00 15 6 03 00 03 04 11 прекращение разгона торможения при 59
- Руководство по эксплуатации версия 1 е5 8200 59
- Руководство по эксплуатации версия 1 е5 8200 60
- 07 0 при подаче команды стоп заданная частота сохраняет свое значение при оче редном пуске это значение будет начальным заданием частоты так же как и при переза пуске питания команды больше и меньше во время останова не действуют 03 07 1 при подаче команды стоп заданная частота обнуляется команды больше и меньше во время останова не действуют при последующем пуске начальное задание час тоты равно нулю 03 07 2 при подаче команды стоп заданная частота сохраняет значение при очередном пуске это значение будет начальным заданием частоты так же как и при перезапуске пита ния команды больше и меньше действуют во время останова 61
- Н о нормально открытые или н з нормально замкнутые контакты выбираются пользова телем в соответствии с необходимостью если управление пуском остановом должно выполняться от внешних клемм то вначале не обходимо запрограммировать необходимое значение параметра 03 09 а затем установить 00 02 00 03 1 61
- Параметр 03 08 задает количество циклов опроса входных дискретных клемм если дли тельность включенного или выключенного состояния входного сигнала меньше периода оп роса то такой сигнал будет рассматриваться как помеха период опроса составляет 2 мс при наличии высокого уровня внешних помех значение 03 08 рекомендуется увеличить но надо иметь в виду что это приводит к некоторому замедлению процесса управления 61
- Руководство по эксплуатации версия 1 е5 8200 61
- 03 11 3 контакты реле ra rb замыкаются когда заданная и выходная частота нахо дятся в диапазоне 03 13 03 14 при наличии команды пуск 62
- Описание функций дискретного выхода реле ra rb rc 1 03 11 0 контакты реле ra rb замкнуты на время пуска работы и торможения двигате ля 2 03 11 1 контакты реле ra rb замкнуты при неисправности 3 03 11 2 контакты реле ra rb замыкаются когда выходная частота достигает заданной частоты с учетом 03 14 62
- Руководство по эксплуатации версия 1 е5 8200 62
- 03 11 4 контакты реле ra rb замыкаются если выходная частота больше уровня оп 63
- 03 11 5 контакты реле ra rb замыкаются если выходная частота меньше уровня оп ределения частоты 03 13 63
- 11 13 контакты реле ra rb замыкаются если выходной ток превышает значение уров ня определения тока 03 15 в течение времени задержки 03 16 63
- Ределения частоты 03 13 63
- Руководство по эксплуатации версия 1 е5 8200 63
- 11 14 в режиме разгона реле ra rb срабатывает и освобождает электромеханический тормоз когда выходная частота достигает значения 03 17 в режиме торможения реле ra rb отключается и накладывает электромеханический тормоз когда выходная частота сни жается до значения 03 18 64
- 21 в противном случае на дисплее отобража ется сообщение об ошибке установки параметров err2 64
- Руководство по эксплуатации версия 1 е5 8200 64
- Группа 04 65
- Группа 04 внешние аналоговые входы и выходы 65
- Примеры настройки характеристики входа при изменении 04 02 04 05 65
- Рис рис 65
- Руководство по эксплуатации версия 1 е5 8200 65
- Аналоговый выход максимальному значению сигнала соответствуют следующие ниже ве личины 66
- Ао в соответствии со значениями параметра 04 11 выходной сигнал аналогового выхода 0 10в постоянного тока уровень выходного напряжения можно масштабировать с помощью параметров 04 12 04 15 действие параметров аналогично 04 02 до 04 05 66
- Выберите необходимую функцию для многофункционального аналогового выхода 66
- Параметр 04 11 определяет физическую величину значение которой выводится на 66
- Рис рис 66
- Руководство по эксплуатации версия 1 е5 8200 66
- Группа 05 67
- Группа 05 фиксированные скорости 67
- При 05 00 0 для всех фиксированных скоростей применяются времена разго на торможения 1 или 2 установленные параметрами 00 14 00 15 или 00 16 00 17 при 05 00 1 для каждой фиксированной скорости применяются индивидуальные времена разгона торможения установленные в параметрах 05 17 05 32 67
- Руководство по эксплуатации версия 1 е5 8200 67
- Группа 06 68
- Группа 06 функция автоматического управления 68
- Примечание для стадии 0 частота задается параметром 05 01 68
- Руководство по эксплуатации версия 1 е5 8200 68
- Руководство по эксплуатации версия 1 е5 8200 69
- Группа 07 70
- Группа 07 настройка команд пуска и останова 70
- Если напряжение источника питания кратковременно падает ниже допустимого уровня преобразователь отключает выходное напряжение если при этом питание процессора со храняется то при 07 00 0 после восстановления сетевого напряжения преобразователь не запустится при 07 00 1 после восстановления питания преобразователь будет перезапущен на часто те которая была задана перед пропаданием питания если 07 00 1 и 07 04 0 а также установлен режим управления от внешних клемм и ко манда пуск активна то преобразователь перезапустится при восстановлении питания после отключений любой длительности предупреждение для обеспечения безопасности персонала и во избежание повреждения оборудования рекомендуется при перерывах в работе перед отключением питания преоб разователя размыкать внешний контакт пуск 70
- Преобразователь перезапустится на частоте которая была задана пе ред отключением задержка перезапуска определяется параметром 07 01 70
- Руководство по эксплуатации версия 1 е5 8200 70
- Руководство по эксплуатации версия 1 е5 8200 71
- 09 0 плавный останов в соответствии со временем торможения 00 15 00 17 07 09 1 двигатель останавливается по инерции выбегом 72
- Группа 08 72
- Группа 08 защитные функции 72
- Если функция активна 08 00 72
- И перегрузка по току происходит из за нагрузки 72
- Изменение параметра 08 01 позволяет предотвратить отключение при перегрузке по 72
- Изменение параметра 08 02 позволяет предотвратить отключение по перенапряже 72
- На привод то разгон увеличение выходной частоты приостанавливается до тех пор пока значение выходного тока преобразователя не опустится ниже значения в 08 01 после чего процесс разгона возобновляетс 72
- Назначение параметров аналогично 07 07 и 07 08 с учетом их действия при пуске 72
- Нию при останове ov c 72
- Руководство по эксплуатации версия 1 е5 8200 72
- То торможение уменьшение выходной часто 72
- Току при разгоне oc a 72
- Ты приостанавливается до тех пор значение напряжения звена постоянного тока преобра зователя не опускается ниже значения в 08 02 после чего процесс торможения возобновля етс 72
- Руководство по эксплуатации версия 1 е5 8200 73
- 06 0 при возникновении перегрузки двигатель инерционно останавливается на дис плее будет мигать ol1 для сброса ошибки нажать кнопку сброс или использовать внеш ний сигнал сброса 08 06 1 при возникновении перегрузки работа продолжается на дисплее мигает сообще ние ol1 до момента снижения выходного тока ниже уровня перегрузки 74
- 07 0 вентилятор работает автоматически в зависимости от температуры радиатора 08 07 1 вентилятор включен при вращении двигателя 08 07 2 вентилятор работает постоянно 08 07 3 вентилятор отключен 74
- 09 1 при пропадании входной фазы индицируется сообщение pf 74
- В модели 380в 74
- Руководство по эксплуатации версия 1 е5 8200 74
- Tr 5 c rptc 1330 ом подставить реальное значение сопротивления датчика ртс в фор мулу для вычисления значения u чтобы установить его в параметре 08 13 75
- Входе avi станет ниже чем уровень установленный в параметре 08 14 на рисунке показаны кривые датчиков ptc для класса f tr 150 c и класса h tr 180 c tr 5 c rptc 550 ом подставить реальное значение сопротивления датчика ртс в формулу 75
- Датчики ptc положительный температурный коэффициент устанавливаются в обмотках двигателя для обеспечения дополнительной защиты двигателя от перегрева подключение датчика ptc и внешнего резистора показано на рисунке ниже 08 10 1 или 2 когда при повышении температуры сигнал на аналоговом входе avi увели чивается выше уровня предупреждения 08 15 через промежуток времени задержки 08 12 на дисплее появится сообщение он 4 перегрев двигателя двигатель будет останавливать ся в соответствии с параметром 08 10 08 10 3 вращение продолжается при достижении уровня предупреждения 08 15 на дис плее появится сообщение oh 3 предупреждение о перегреве двигателя двигатель будет продолжать вращение при дальнейшем повышении температуры выше уровня предупре ждения 08 15 через промежуток времени задержки 08 12 на дисплее появится сообщение он 4 перегрев двигателя двигатель инерционно остановится 75
- Для вычисления значения u чтобы установить его в параметре 08 14 75
- Руководство по эксплуатации версия 1 е5 8200 75
- Сообщение о перегреве он 4 можно сбросить когда уровень сигнала на аналоговом 75
- Характеристики датчиков температуры ртс подключение датчика температуры ртс 75
- Группа 09 76
- Группа 09 настройка управления по плс 76
- Если 08 07 0 автоматическое управление вентилятором то вентилятор включается при температуре радиатора выше 08 16 и отключается при температуре ниже 08 16 20 с 76
- Когда выходной ток превышает значение параметра 08 17 преобразователь индицирует ol3 а по истечении времени 08 17 останавливается если выходной ток становится ниже 08 17 раньше чем истечет время 08 18 останов не происходит и отсчет времени 08 18 при следующем превышении тока 08 17 будет начат заново 76
- Порт последовательной линии связи плс rs 485 поддерживает следующие протоколы порт последовательной линии связи плс rs 485 поддерживает следующие протоколы обмена данными modbus rtu modbus ascii bacnet по плс можно выполнять следующие операции пуск останов двигателя задание частоты чтение и запись параметров мониторинг состояния преобразователя сброс аварийной ситуации управление многофункциональными входами 76
- Руководство по эксплуатации версия 1 е5 8200 76
- Более подробная информация находится на сайте предприятия изготовителя http www vesper ru info driver 77
- Руководство по эксплуатации версия 1 е5 8200 77
- Спецификация последовательного порта rs 485 modbus 77
- Блок схема пид регулятора 78
- Группа 10 78
- Группа 10 пид регулятор 78
- Для работы пид регулятора необходимо в качестве источника задания частоты выбрать пид регулятор 00 05 00 06 6 если 10 00 1 или 2 то задание пид регулятора устанавливается с помощью аналогово го входа 0 10в соответствует заданию давления от 0 до 100 если 10 00 5 то заданием пид регулятора является одна из фиксированных скоростей выбранная коммутацией многофункциональных дискретных входов 78
- Примечание один и тот же источник не может быть выбран для параметров 10 00 и 10 01 одновременно 78
- Руководство по эксплуатации версия 1 е5 8200 78
- 03 1 прямая характеристика пид регулятора с дифференцированием d сигнала ошибки при увеличении сигнала обратной связи выходная частота снижается 10 03 2 прямая характеристика пид регулятора с дифференцированием d сигнала обратной связи при увеличении сигнала обратной связи выходная частота снижается 10 03 3 обратная характеристика пид регулятора с дифференцированием d сигнала ошибки при увеличении сигнала обратной связи выходная частота увеличивается 10 03 4 обратная характеристика пид регулятора с дифференцированием d сигнала обратной связи при увеличении сигнала обратной связи выходная частота увеличивает ся 10 03 5 8 выходная частота выходная частота pid 10 03 1 4 задание частоты 79
- Используется для предотвращения возможного резонанса пид регулятора для чего ус тановите 10 10 больше чем период резонанса 79
- Используется для смещения выходного сигнала пид регулятора полярность смещения задается параметром 10 08 79
- Калибровочный коэффициент сигнала обратной связи сигнал ошибки отклонение задание пид сигнал обратной связи 10 04 79
- Коэффициент дифференцирующей составляющей регулятора d 79
- Коэффициент интегральной составляющей регулятора i 79
- Коэффициент пропорциональной составляющей регулятора р 79
- Руководство по эксплуатации версия 1 е5 8200 79
- 15 1 30 когда сигнал обратной связи достигает заданного значения пид регулятора выход пид сбрасывается в 0 на время 10 15 от 1 до 30 с преобразователь останавливается преобразователь запустится когда сигнал обратной связи будет отличаться от задания на величину 10 16 80
- Когда выходная частота пид регулятора становится меньше значения 10 17 то через интер вал времени задержки 10 18 преобразователь снижает частоту до нуля и переходит в спя щий режим когда выходная частота пид регулятора становится больше значения 10 19 то через время задержки 10 20 преобразователь снова запускает двигатель и процесс пид регулирования возобновляется 80
- Ограничение интегральной составляющей используется для предотвращения насыщения пид регулятора 80
- Руководство по эксплуатации версия 1 е5 8200 80
- Функция пид регулирования обеспечивает управление системой с замкнутым контуром в случае потери сигнала обратной связи выходная частота преобразователя может уве личиться до максимального значения что может быть небезопасным во избежание это го рекомендуется использовать функцию обнаружения потери обратной связи 10 11 0 обнаружение потери обратной связи отключено 10 11 1 сигнал предупреждения потеря обратной связи фиксируется когда сигнал об ратной связи пид регулятора падает ниже значения установленного в 10 12 в течение времени установленного в 10 13 в этом случае на дисплее пульта отображается преду преждающее сообщение pder а преобразователь частоты продолжает работать 10 11 2 сигнал аварии в этом случае на дисплее пульта отображается сообщение pder преобразователь частоты останавливает двигатель и активируются выходные контакты неисправности 80
- Параметры 10 21 и 10 22 используются для масштабирования индикации сигнала обратной связи на дисплее при 12 00 5 например если 10 21 100 а 10 22 50 то фактически отображаемые значения будут из меняться в диапазоне от 50 до 100 как показано ниже число знаков после запятой опреде ляется значением 12 02 81
- Руководство по эксплуатации версия 1 е5 8200 81
- 03 1 если температура радиатора теплоотвода поднимается выше 80 c несущая частота автоматически снижается до 4 кгц при уменьшении температуры до 70 c несу щая частота возвращается к значению параметра 11 01 82
- Группа 11 82
- Группа 11 дополнительные функции 82
- Мируется двумя igbt транзисторами режим заполнения 2 3 этот режим подходит для нагрузок с переменным крутящим моментом вентилятор насос 82
- Прерывно формируют выходной сигнал преобразователя полный режим несущая час тота соответствует значению параметра 11 01 82
- При 11 00 1 двигатель может работать только в прямом направлении команда враще ния в обратном направлении игнорируется на дисплее появится сообщение loc 82
- При больших значениях несущей частоты выходной ток преобразователя снижается при низкой несущей частоте увеличивается шум двигателя снижаются потери и темпе ратура двигателя и пч снижаются радиочастотные и электромагнитные помехи снижа ются токи утечки 82
- Режим 0 3 х фазная широтно импульсная модуляция три igbt транзистора не 82
- Режим 1 2 х фазная шим в каждый момент времени выходной сигнал фор 82
- Режим 2 этот метод модуляции использует 3 х фазную шим и 2 х фазную 82
- Руководство по эксплуатации версия 1 е5 8200 82
- Шим в случайной комбинации несущая частота соответствует параметру 11 01 82
- Эта функция может быть использована для снижения акустического шума двигателя в тех случаях когда не требуется обеспечить высокий крутящий момент двигателя 82
- 13 0 функция отключена при вращении нагрузки с большим моментом инерции двигатель может перейти в генераторный режим что вызовет повышение напряжения на шине постоянного тока и к отключению по перенапряжению ov 83
- Используйте функции s кривых разгона торможения для дополнительного снижения ме ханических ударов в нагрузке во время разгона и торможения 83
- Настройка этих параметров позволяет пропустить определенные частоты работа на ко торых может привести к механическому резонансу оборудования во время разгона и торможения частота изменяется непрерывно частоты перескока иг норируются 83
- Руководство по эксплуатации версия 1 е5 8200 83
- 13 1 и 2 функция включена при достижении напряжения на шине постоянного тока значения установленного в параметре 11 14 выходная частота автоматически увеличи вается для предотвращения дальнейшего повышения напряжения 84
- В режиме векторного управления в качестве обратной связи по скорости используется сигнал блока оценки выходной скорости контроллер скорости регулирует выходную частоту так чтобы обеспечить равенство скорости и задания частоты 84
- Если уровень в параметре 11 14 будет установлен слишком низким то защита от перена пряжения может оказаться неэффективной даже в случае фактического увеличения вре мени торможения 84
- Параметры 11 16 и 11 17 определяют эффективность работы функции предотвращения перенапряжения увеличение значений параметров увеличивает отклик на изменения напряжения на шине постоянного тока но может привести к нестабильности выходной частоты если снижением значения 11 16 не удается погасить колебания частоты надо уменьшить значение 11 17 84
- Руководство по эксплуатации версия 1 е5 8200 84
- Устанавливает ограничение увеличения частоты для предотвращения перенапряжения 84
- Группа 12 85
- Группа 12 функции дисплея пульта управления 85
- Для отображения скорости двигателя в оборотах в минуту необходимо установить зна чение параметра 12 03 равное номинальной скорости двигателя 85
- Когда какие либо входы из группы s1 s5 замкнуты светятся соответствующие сегменты когда выходное реле ra rb включено в старшем разряде отображается символ o если ни один вход не замкнут и не включено реле отображается пример отображение состояния параметра 12 05 при котором активны входы s2 s3 s4 и выход ra rb а входы s1 s5 неактивны 85
- При 12 04 0 информация на дисплее отображается с соответствующим количеством де сятичных знаков например для отображения линейной скорости 85
- Руководство по эксплуатации версия 1 е5 8200 85
- В памяти хранятся три последних аварийных сообщения сообщение с кодом 3 xxxx явля 86
- Группа 13 86
- Группа 13 функции осмотра и обслуживания 86
- Дет очищен и значения сообщений примут вид 1 2 3 86
- Ется самым старым а сообщение с кодом 1 xxxx новым последним 86
- Кнопки и на дисплее можно просмотреть остальные сообщения 86
- Когда время накопленное в параметре 13 03 достигает 24 часов значение параметра 13 04 увеличивается на единицу 1 день а значение 13 03 обнуляется 86
- При вызове параметра 13 02 и нажатии кнопки сброс список аварийных сообщений бу 86
- При вызове параметра 13 02 на дисплее отображается сообщение 1 xxxx после нажатия 86
- Руководство по эксплуатации версия 1 е5 8200 86
- Руководство по эксплуатации версия 1 е5 8200 87
- Аварийные ситуации и способы их устранения 5 при работе оборудования 88
- Глава 5 аварийные ситуации и обслуживание преобразователя 88
- Руководство по эксплуатации версия 1 е5 8200 88
- Руководство по эксплуатации версия 1 е5 8200 89
- Руководство по эксплуатации версия 1 е5 8200 90
- При вводе данных 91
- Руководство по эксплуатации версия 1 е5 8200 91
- Особые состояния 92
- Руководство по эксплуатации версия 1 е5 8200 92
- Если имеются признаки любой неисправности описанной ниже выясните причину и вы если имеются признаки любой неисправности описанной ниже выясните причину и вы полните рекомендованные действия по ее устранению если эти действия не решают проблему незамедлительно свяжитесь с сервисным центром поставщика 93
- Поиск и устранение основных неисправностей 93
- Руководство по эксплуатации версия 1 е5 8200 93
- Глава 6 обслуживание и периодическая проверка 94
- Для обеспечения стабильной и безопасной работы необходимо регулярно проверять и об служивать преобразователь в таблице ниже перечислены параметры и периодичность проверок проверки допускается выполнять не ранее чем через 5 минут после погасания индикаторов пульта управления во избежание поражения остаточным электрическим зарядом 94
- Руководство по эксплуатации версия 1 е5 8200 94
- В соответствии с сервисной политикой ооо веспер автоматика предприятие изготовитель гарантирует безотказную работу преобразователя в течение гарантийного срока при условии соблюдения всех предостережений и предупреждений а также прие мов безопасной эксплуатации изложенных в настоящем руководстве гарантийное обслуживание а также работы по ремонту и замене частей преобразователя проводятся авторизованным персоналом сервис центра предприятия изготовителя 95
- Глава 7 гарантийные обязательства 95
- Некоторые компоненты преобразователя частоты имеют ограниченный срок службы для того чтобы сохранить работоспособность пч в течение длительного времени необходимо производить периодическую проверку и при необходимости замену составных частей в соответствии с их сроком службы периодичность технического обслуживания и проверки может варьироваться в зависимости условий эксплуатации пч рекомендуемая периодичность замены составных частей 95
- Примечание таблица составлена исходя из следующих режимов эксплуатации примечание таблица составлена исходя из следующих режимов эксплуатации температура окружающей среды среднегодовая 30 c коэффициент нагрузки не более 80 режим работы не более 12 часов в сутки 95
- Руководство по эксплуатации версия 1 е5 8200 95
- Глава 8 дополнительные устройства 96
- Руководство по эксплуатации версия 1 е5 8200 96
- Руководство по эксплуатации версия 1 е5 8200 97
- Спецификация дополнительных устройств 97
