РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
25
3.8 Отключение ЭМИ фильтра
Преобразователь со встроенным фильтром ЭМИ не подходят для подключения к
определенному типу систем электропитания, таких, как с заземлением IT-типа и некото-
рых систем питания медицинского оборудования. В этих случаях ЭМИ фильтр может
быть отключен.
Во всех таких случаях учитывайте требования стандартов электробезопасности.
Для незаземленных систем питания (IT-типа), если фильтр не отключили, цепь пи-
тания становится присоединенной к цепи заземления через конденсаторы фильтра. Это
может привести к опасности поражения электрическим током и повреждению преобра-
зователя.

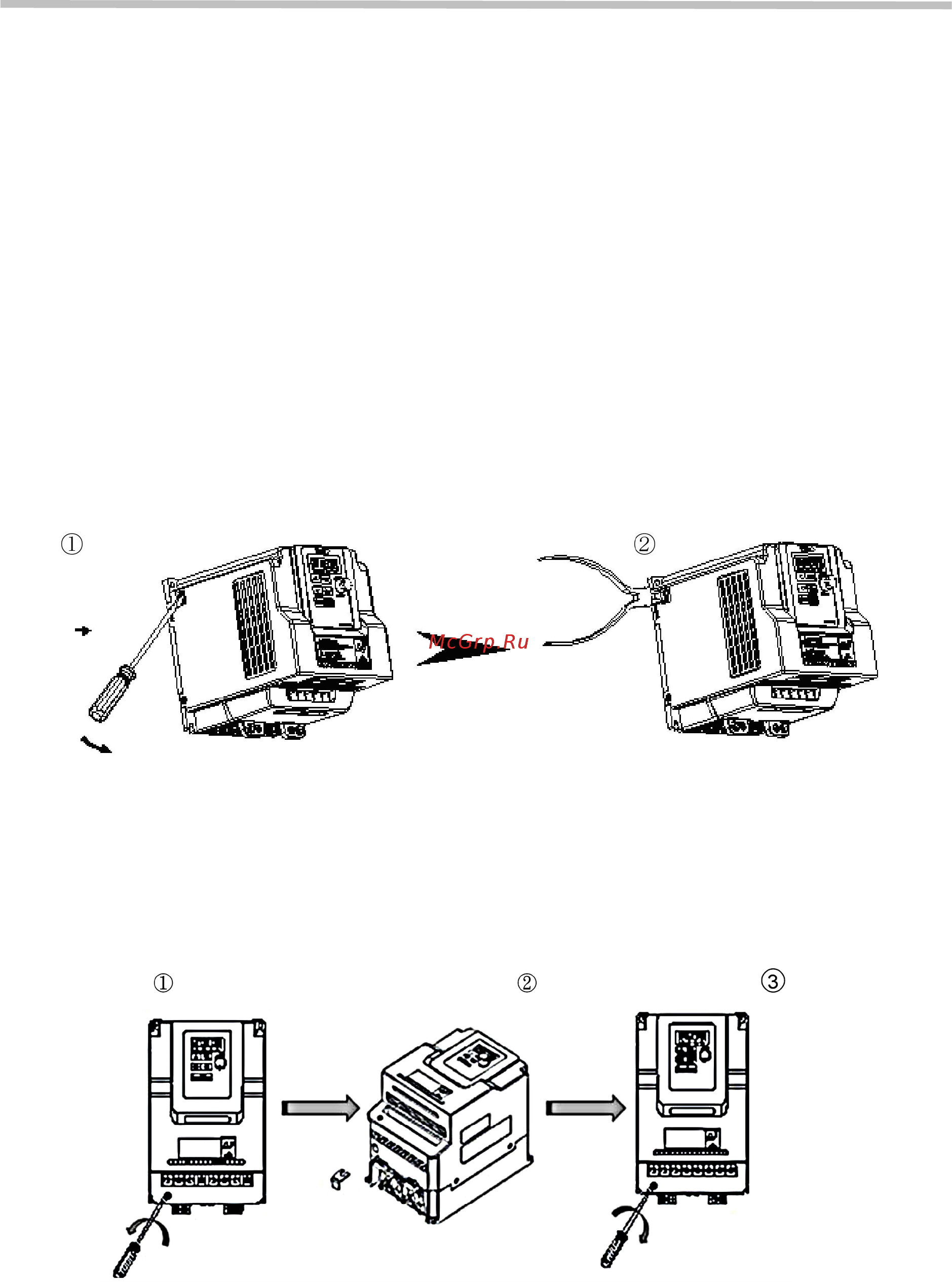

Отключение фильтра:
1. Снимите отверткой кожух фильтра.
2. Удалите плоскогубцами перемычку.
Отключение фильтра:
1. Ослабьте винт с помощью отвертки.
2. Удалите перемычку.
3. Затяните винт.
