РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
84

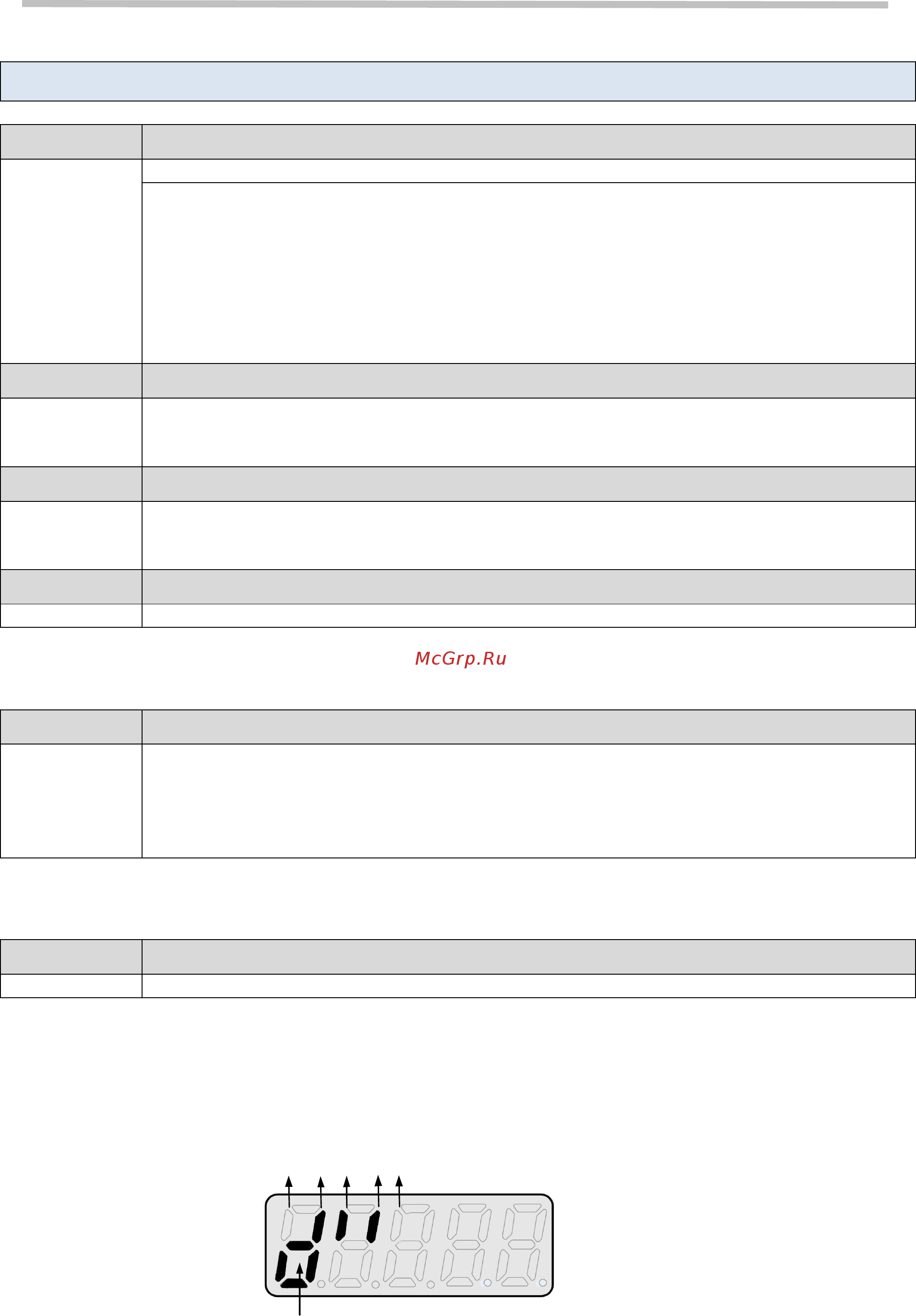

4.3.12 Группа 12
Группа 12 - Функции дисплея пульта управления
12-00
Расширенный режим отображения
Значения
00000~77777
0: Значение по умолчанию (частота и
параметры
)
1: Выходной ток
2: Выходное напряжение
3: Напряжение постоянного тока
4: Температура радиатора
5: Сигнал обратной связи ПИД
6: Сигнал на входе AVI
7: Сигнал на входе ACI
12-01
Режим отображения обратной связи ПИД
Значения
0: Целое число (ХХХ)
1: С одним десятичным знаком (ХХ.Х)
2: С двумя десятичными знаками (Х.ХХ)
12-02 Единицы отображения обратной связи ПИД
Значения
0: ХХХ
--
(нет единиц)
1: ХХХPb (давление)
2: ХХХFL (расход)
12-03 Диапазон индикации
Значения
0~65535
Для отображения скорости двигателя в оборотах в минуту необходимо установить зна-
чение параметра 12-03, равное номинальной скорости двигателя.
12-04 Режим отображения
Значения
0: Индикация выходной частоты
1: Индикация ХХХХХ
2: Индикация ХХХХ.Х
3: Индикация ХХХ.ХХ
4: Индикация ХХ.ХХХ
При 12-04 ≠ 0 информация на дисплее отображается с соответствующим количеством де-
сятичных знаков (например, для отображения линейной скорости).
12-05
Отображение состояний дискретных входов и выходов
Значения
-
-
-
-
-
Когда какие-либо входы из группы S1~S5 замкнуты, светятся соответствующие сегменты.
Когда выходное реле RA-RB включено, в старшем разряде отображается символ «o».
Если ни один вход не замкнут и не включено реле, отображается - - - - - .
Пример. Отображение состояния параметра 12-05, при котором активны входы S2, S3, S4 и
выход RA-RB, а входы S1, S5 неактивны:
R
A
-
RB
S1 S2 S3 S4 S5
