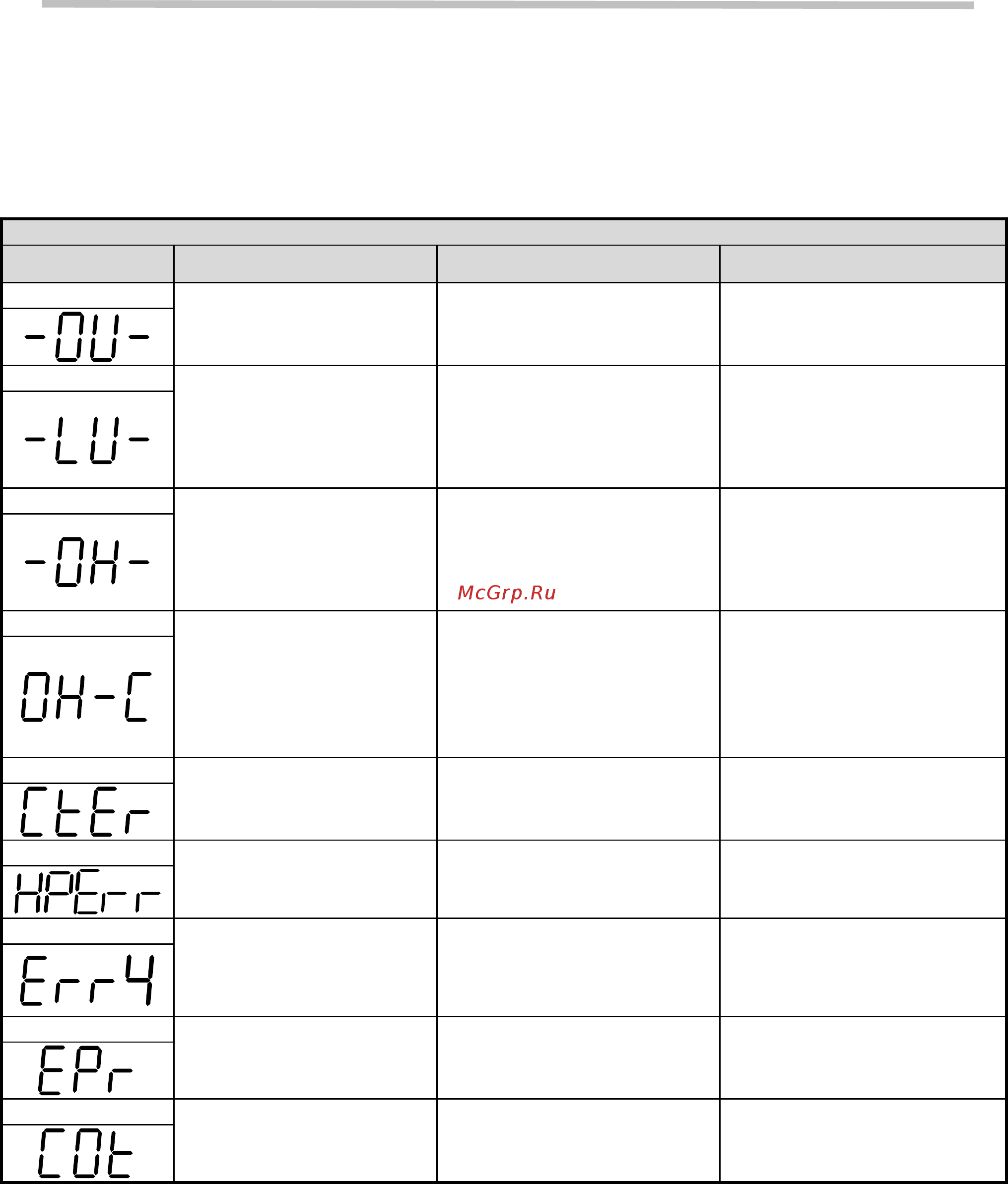

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
87
Глава 5 Аварийные ситуации и обслуживание преобразователя
5.1 Аварийные ситуации и способы их устранения
5.1.1 При работе оборудования
Аварийные состояния
, которые не могут быть сброшены вручную
Индикация
Проблема Причины Рекомендации
OV
Повышенное напряжение при
остановленном двигателе
Неисправность измерительной
цепи
Возвратите преобразователь
для ремонта
LV
Пониженное напряжение при
остановленном двигателе
1. Низкое напряжение пит
а
ния
2. Неисправен резистор пред-
заряда или предохранитель
3. Неисправность измеритель-
ной цепи
1.
Проверьте напряжение пит
а-
ния
2, 3. Возвратите преобразова-
тель для ремонта
OH
Перегрев преобразователя
при остановленном двигате-
ле
1. Неисправность измерител
ь-
ной цепи
2. Высокая окружающая темпе-
ратура или недостаточная вен-
тиляция
1.
Возвратите преобразовател
ь
для ремонта
2. Улучшите вентиляцию
OH
-
С
Перегрев преобразователя
при работе двигателя
1. Перегрев радиатора или н
е-
исправность вентиляторов ох-
лаждения
2. Неисправность датчика тем-
пературы или измерительной
цепи
1.
Уменьшите значение нес
у-
щей частоты (11-01)
2. Возвратите преобразователь
для ремонта
CtEr
Неисправность в цепи изме-
рения тока
Неисправность датчика или
измерительной цепи
Возвратите преобразователь
для ремонта
HPErr
Ошибка кода мощности
Код мощности, установленный
в 13-00, не соответствует мощ-
ности преобразователя
Установите значение параметра
13-00 в соответствии с мощно-
стью преобразователя
Err
4
Сбой центрального процес-
сора
Внешние помехи
1. Выявите источник внешних
помех и устраните его.
2. Проконсультируйтесь с по-
ставщиком
EPr
Сбой EEPROM Неисправна EEPROM
Возвратите преобразователь
для ремонта
C
О
t
Ошибка связи Нарушение связи по ПЛС
Проверьте соединения и на-
стройки
