РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
28
4.1.3. Настройка дисплея

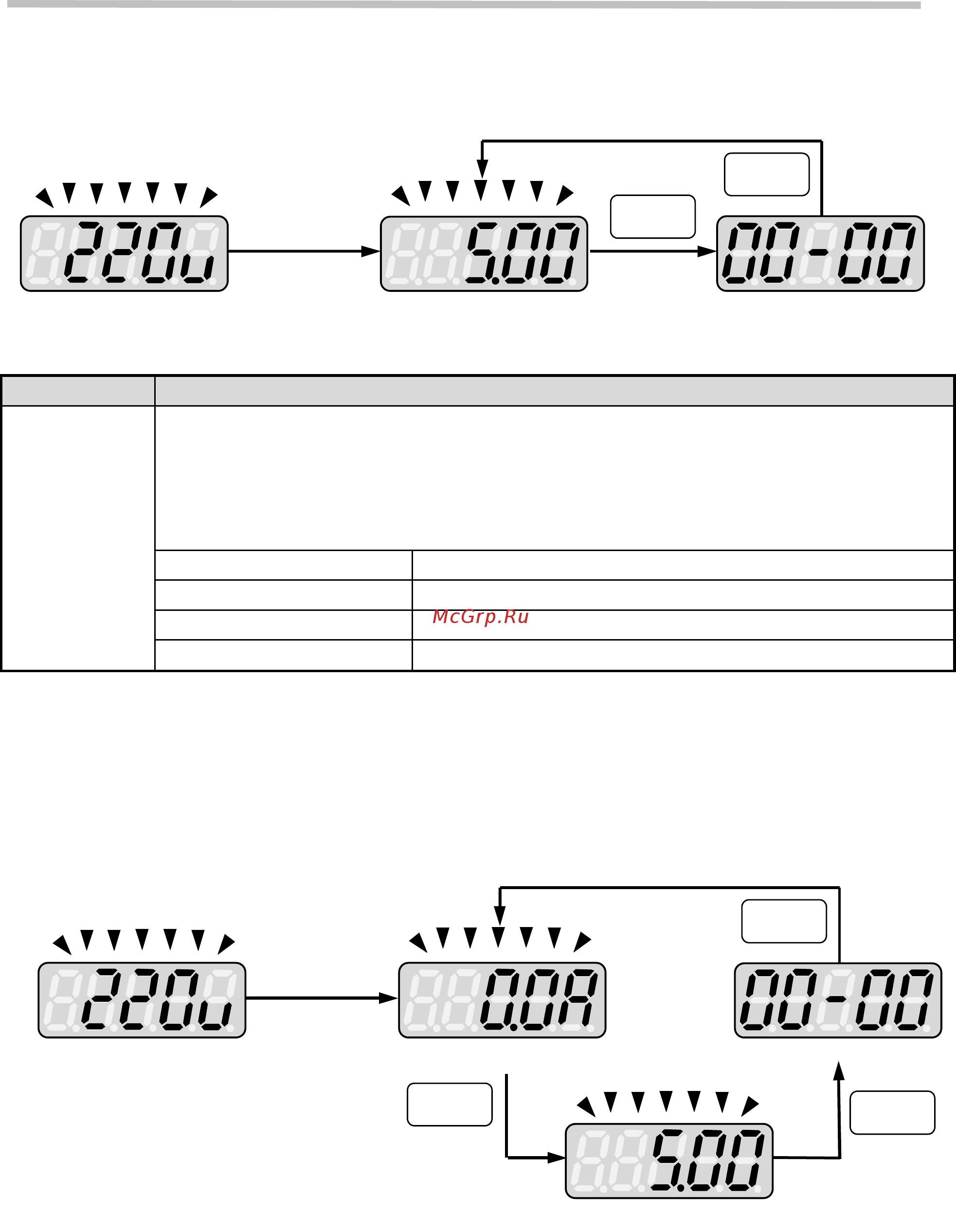

При включении питания отображение на цифровом дисплее будет выглядеть, как
показано ниже.
Выбираемые пользователем форматы отображения:
12-00 Режим индикации
Значения
0 0 0 0 0
старший младший
разряд разряд
Каждому из указанных выше 5 разрядов может быть присвоено любое из
приведенных ниже значений от 0 до 7
0: Отключено 1: Вых. ток
2: Вых. напряжение 3: Напряжение постоянного тока
4: Температура 5: Обратная связь ПИД
6: Вход AVI 7: Вход АСI
Старший разряд параметра 12-00 определяет первоначальный параметр, индицируемый
на дисплее. Установка остальных бит определяет набор и последовательность индика-
ции остальных параметров.
Пример 1: Установите параметр 12-00 = [10000], чтобы получить формат отображения
выходного тока.
Пример 2: Установите параметр 12-00 = [12345], чтобы получить формат последователь-
ного отображения выходного тока, выходного напряжения, напряжения постоянного то-
ка, температуры, величины обратной связи ПИД.
РЕЖ
Напряжение пит
а
ния
Через 2 сек
Частота
РЕЖ
Параметр
РЕЖ
Напряжение питания
Через 2 сек
Частота
РЕЖ
Параметр
РЕЖ
Выходной ток
