13: Определение выходного тока
14: Управление тормозом
15: Потеря обратной связи ПИД
03-13 Уровень определения частоты
Значения
0,00~599,00 Гц
03-14
Диапазон определения частоты
Значения
0,00~30,00 Гц

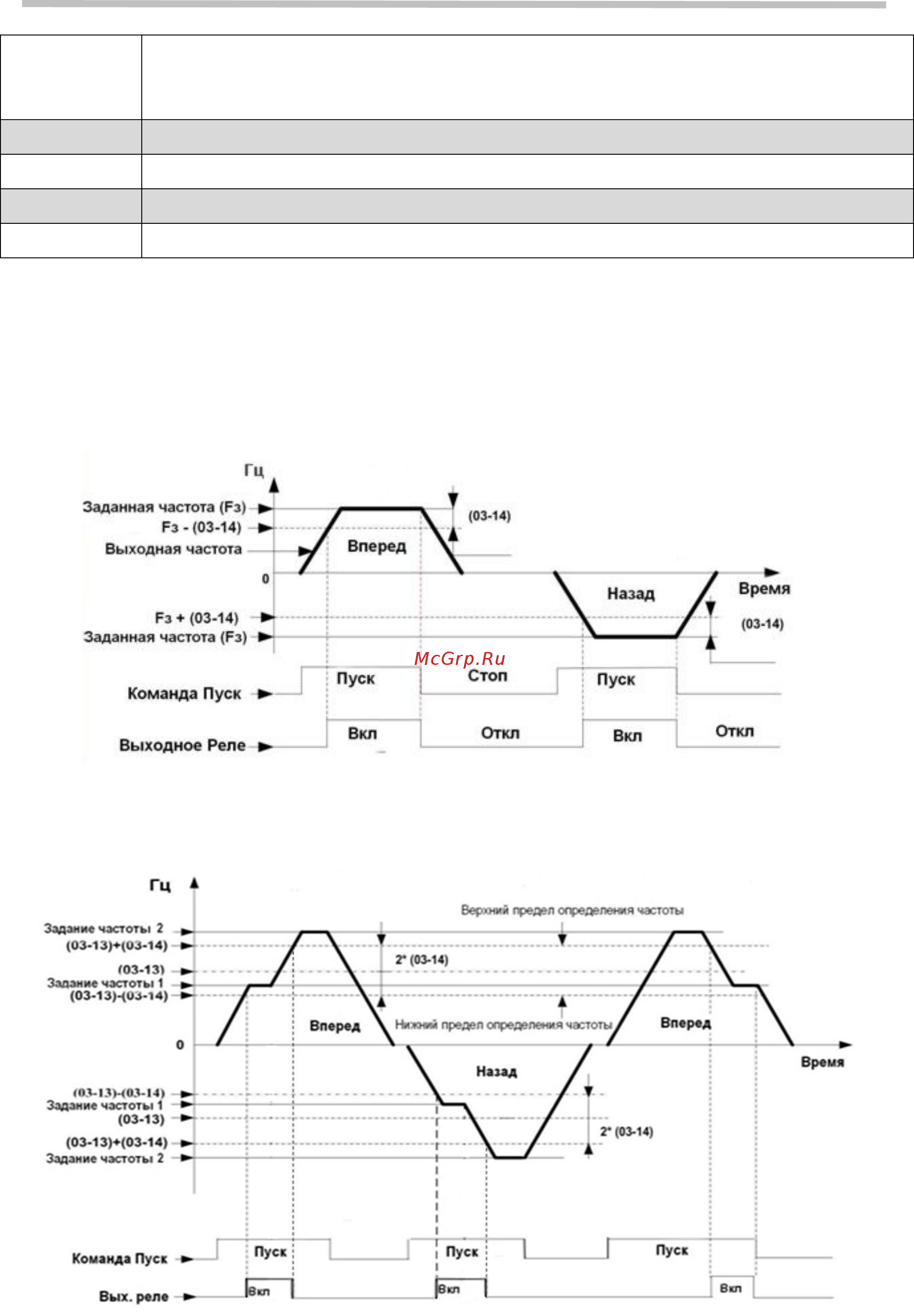

Описание функций дискретного выхода (реле RA-RB-RC):
1) 03-11 = 0: Контакты реле RA-RB замкнуты на время пуска, работы и торможения двигате-
ля.
2) 03-11 = 1: Контакты реле RA-RB замкнуты при неисправности.
3) 03-11 = 2: Контакты реле RA-RB замыкаются, когда выходная частота достигает заданной
частоты (с учетом 03-14).
4) 03-11 = 3: Контакты реле RA-RB замыкаются, когда заданная и выходная частота нахо-
дятся в диапазоне (03-13)±(03-14) (при наличии команды Пуск).
