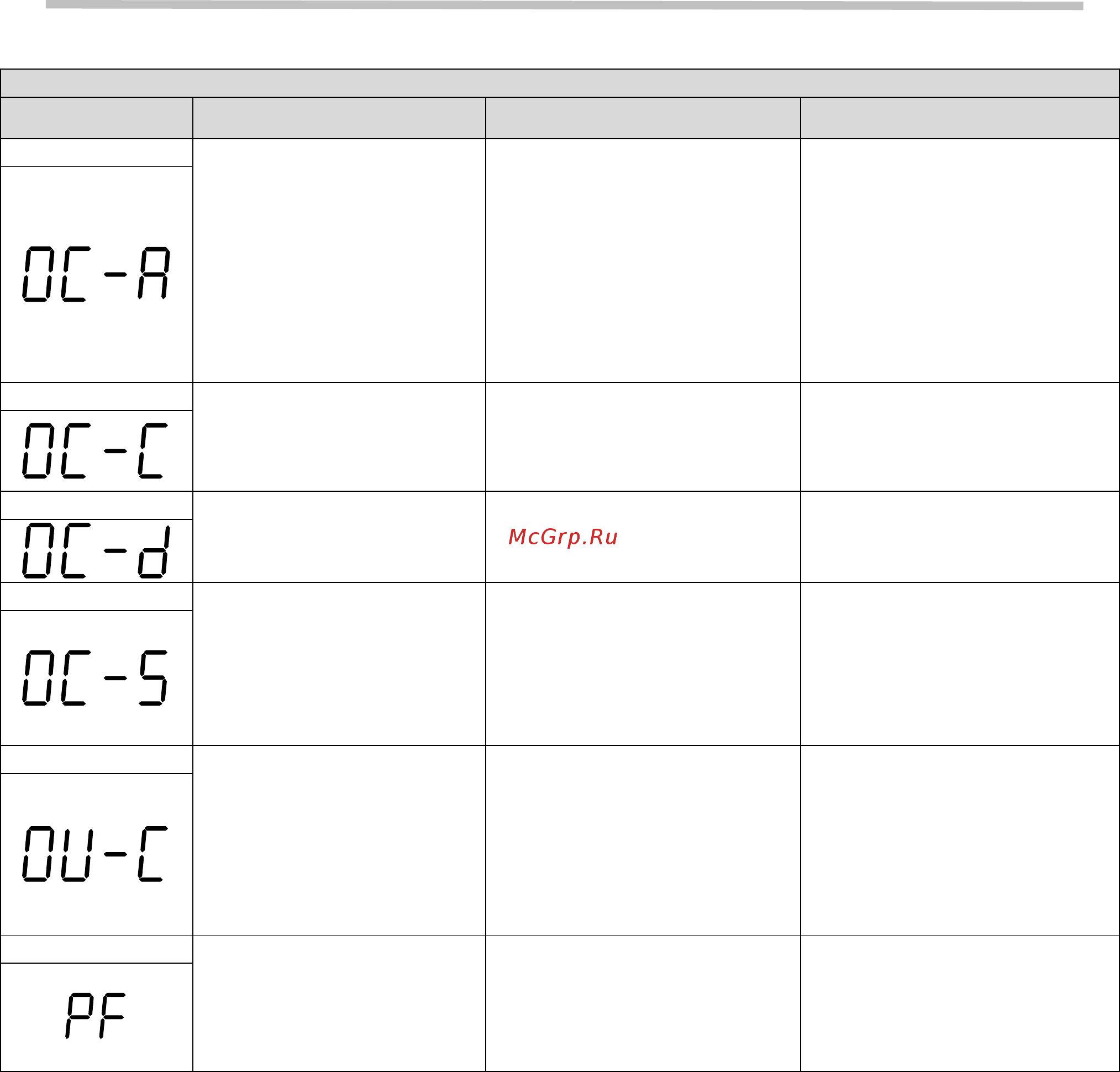

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
88
Аварийные состояния
, которые могут быть сброшены вручную или автоматически
Индикация
Проблема Причины Рекомендации
O
С
-
А
Перегрузка по току при раз-
гоне
1. Время разгона мало
2. Мощность двигателя больше
мощности преобразователя
3. Короткое замыкание между
обмоткой двигателя и корпусом
4. Короткое замыкание между
кабелем двигателя и землей
5. Неисправность преобразова-
теля частоты
1. Увеличьте время разгона
2. Замените преобразователь на
прибор такой же мощности, что
и двигатель
3. Проверьте двигатель
4. Проверьте подключение
5. Возвратите преобразователь
для ремонта
O
С
-
С
Перегрузка по току при по-
стоянной скорости
1.
Значительные изменения
нагрузки
2. Колебания сетевого напря-
жения
1. Замените преобразователь на
более мощный
2. Установите входной фильтр
O
С
-
d
Перегрузка по току при тор-
можении
Мало установленное время
торможения.
Увеличьте время торможения
O
С
-
S
Перегрузка по току при пуске
1.
Замыкание в обмотке двиг
а-
теля или на корпус
2. Замыкание клемм двигателя
между собой или на землю
3. Неисправность преобразова-
теля частоты
1. Проверьте двигатель
2. Проверьте подключение
3. Возвратите преобразователь
для ремонта
OV
-
C
Велико напряжение при ра-
боте / торможении
1. Мала установленное время
торможения или велика инер-
ционность нагрузки
2. Большие колебания напря-
жения сети
1. Увеличьте время торможения
2. Установите тормозной рези-
стор
3. Установите дроссель на сто-
роне питания
4. Замените преобразователь на
более мощный
PF
Обрыв фазы на входе
Высокий уровень пульсаций
напряжения на шине постоян-
ного тока
1. Проверьте подключение
входных силовых цепей
2. Проверьте напряжение на
входных силовых клеммах пита-
ния
