РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) Е5-8200
63
03-17
Частота отпускания механического тормоза
Значения
0,00~20,00 Гц
03-18
Частота наложения механического тормоза
Значения
0,00~20,00 Гц

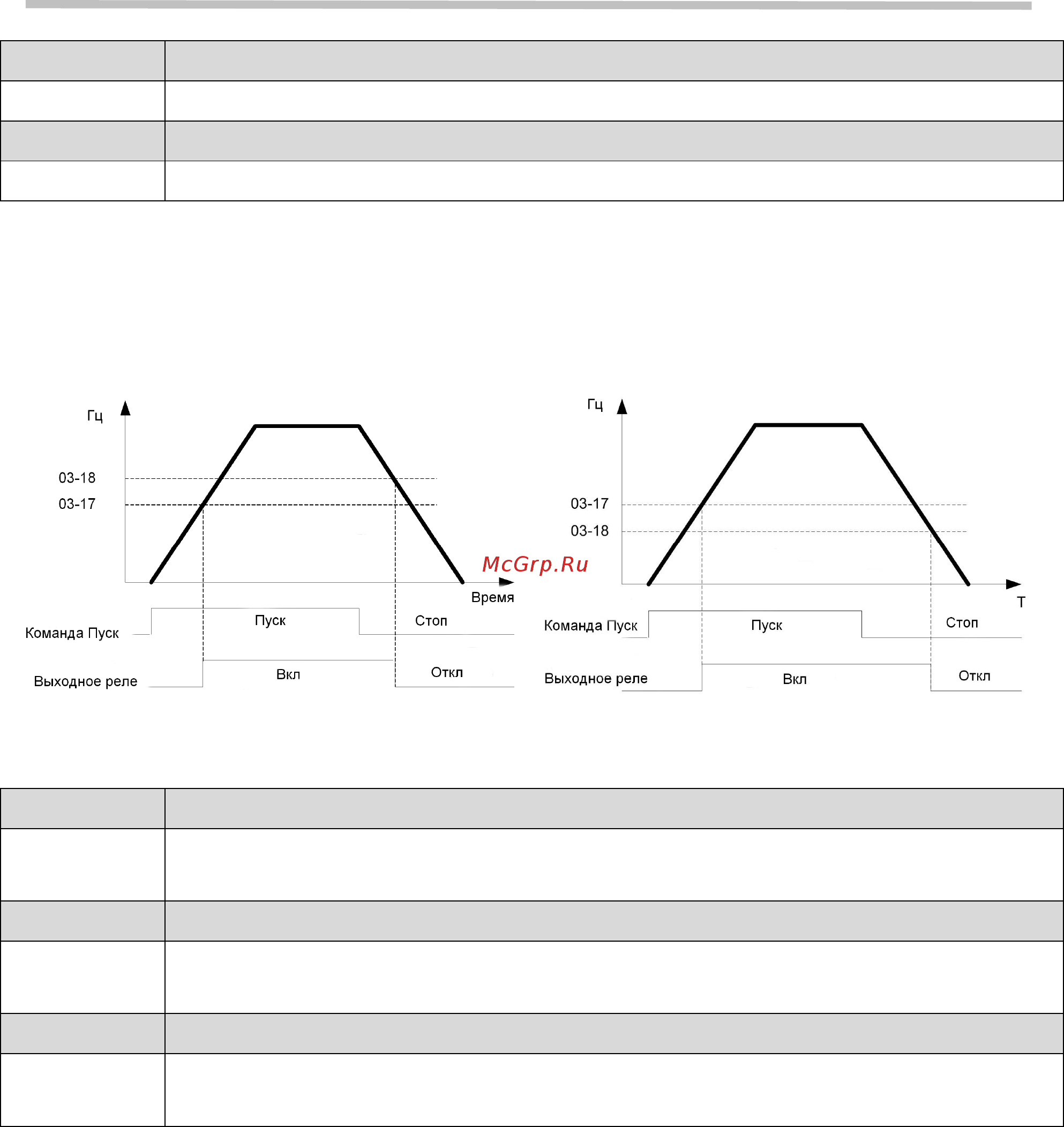

03-11 = 14: В режиме разгона реле RA-RB срабатывает и освобождает электромеханический
тормоз, когда выходная частота достигает значения 03-17. В режиме торможения реле RA-
RB отключается и накладывает электромеханический тормоз, когда выходная частота сни-
жается до значения 03-18.
03-19 Тип сигнала дискретного выхода
Значения
0: A (н.о. контакт)
1: B (н.з. контакт)
03-20
Напряжение включения тормозного транзистора
Значения
220В: 240,0~400,0В
380В: 500,0~800,0В
03-21
Напряжение отключения тормозного транзистора
Значения
220В: 240,0~400,0В
380В: 500,0~800,0В
При напряжении на шине постоянного тока более (03-20) открывается тормозной ключ,
внешний тормозной резистор подключается к шине.
При напряжении на шине менее или равно (03-21) тормозной ключ закрывается, внешний
тормозной резистор отключается.
Должно выполняться соотношение 03-20 > 03-21, в противном случае на дисплее отобража-
ется сообщение об ошибке установки параметров Err2.
