4 Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
10
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06

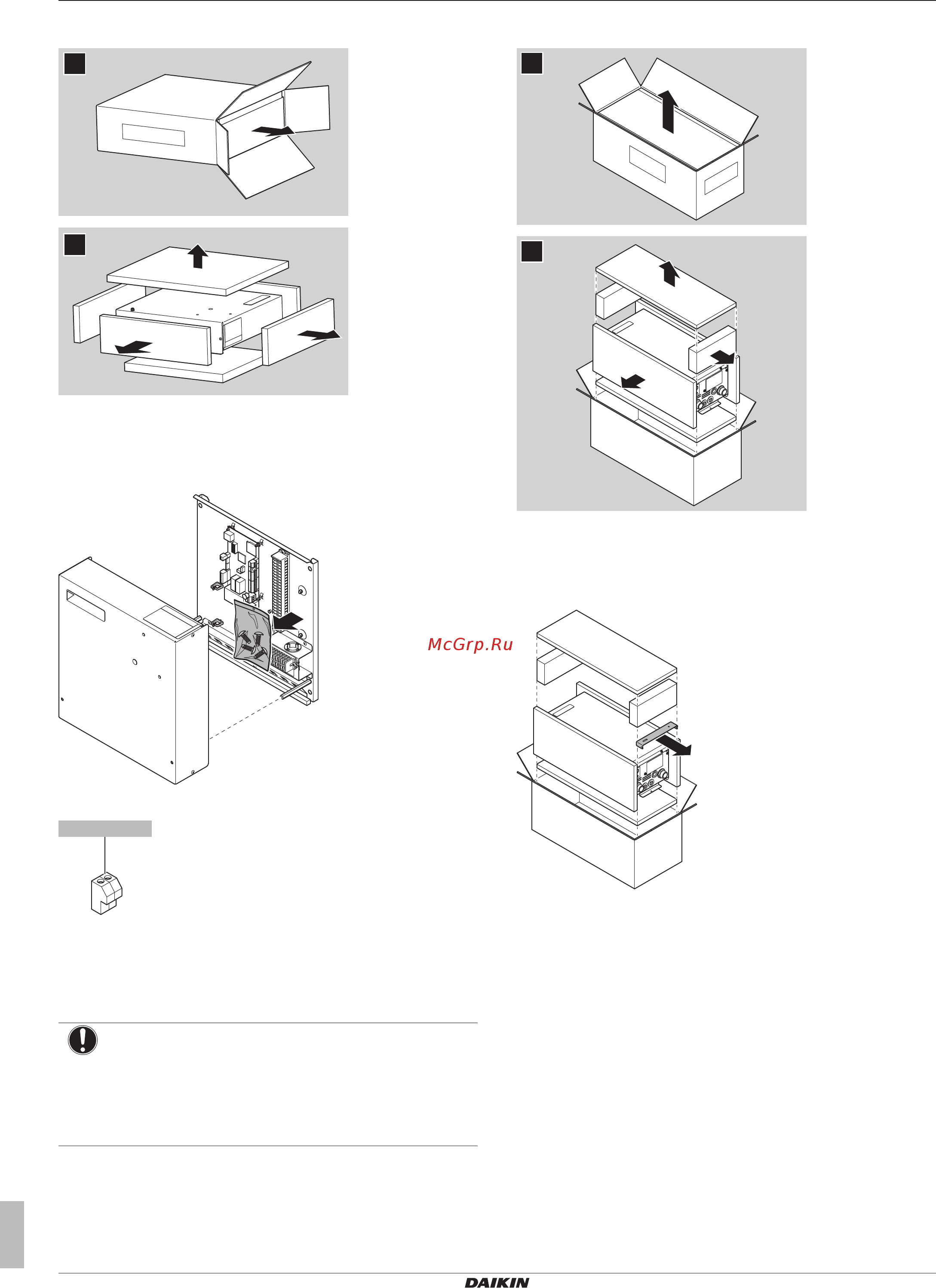

3.4.1 Распаковка дополнительного блока
1
2
3.4.2 Извлечение принадлежностей из
дополнительного блока
1 Откройте дополнительный блок.
2 Снимите аксессуары.
2×
a
a Разъемы для соединительного кабеля между
дополнительным блоком и блоком управления
EKCB07CAV3.
3.5 Резервный нагреватель
ПРИМЕЧАНИЕ
▪ Резервный нагреватель является опцией, которую
нельзя использовать отдельно.
▪ Резервный нагреватель можно использовать, если
в систему входит дополнительный блок управления
EKCB07CAV3.
3.5.1 Распаковка резервного нагревателя
1
2
3.5.2 Снятие принадлежностей с резервного
нагревателя
1 Снимите стенной кронштейн с блока.
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Обозначение наружного агрегата
▪ Обозначение блока управления (если применимо)
▪ Обозначение дополнительного блока (если применимо)
▪ Обозначение резервного нагревателя (если применимо)
