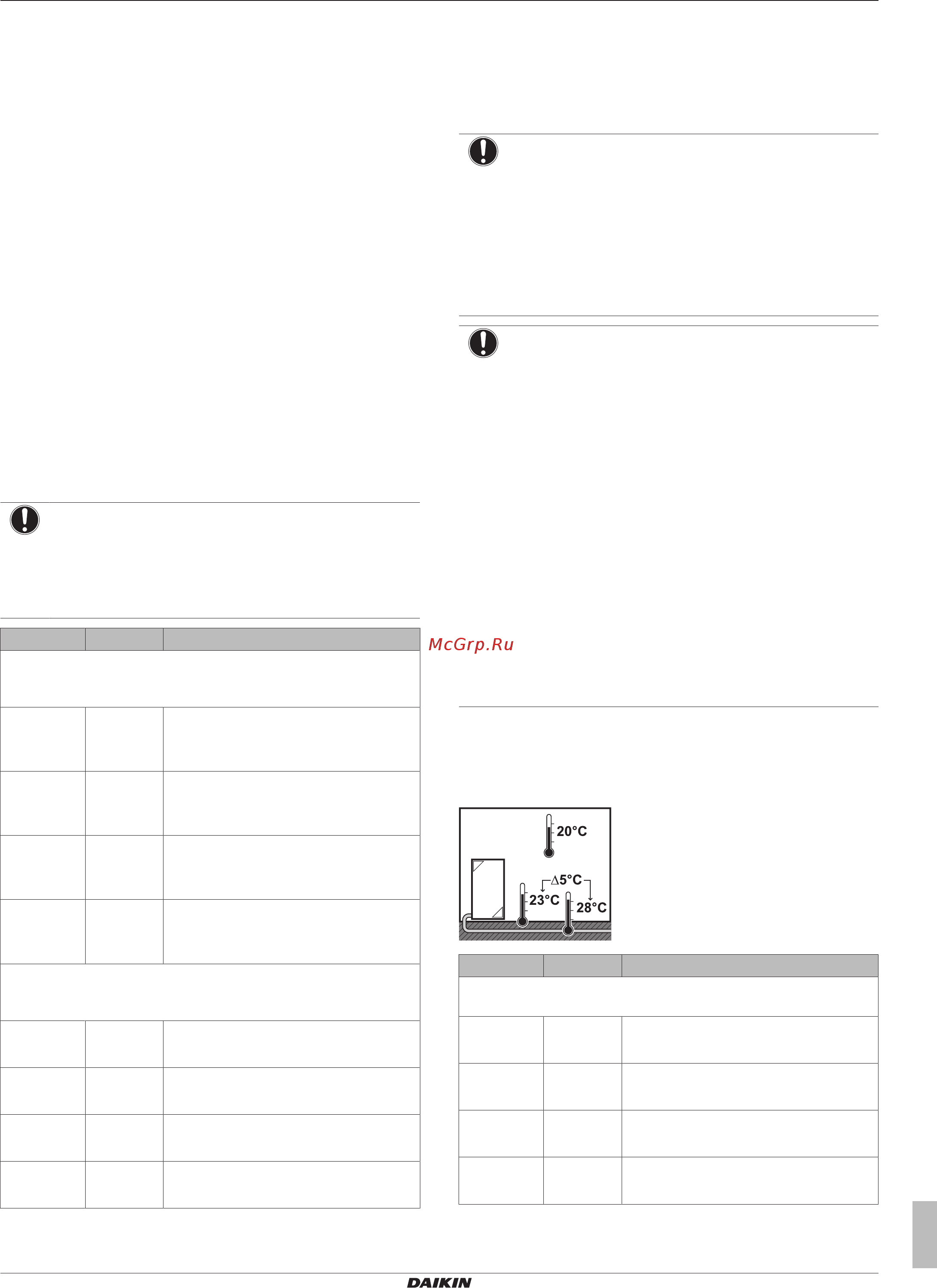

8 Конфигурирование
Руководство по применению для установщика
61
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
8.3 Расширенная конфигурация/
оптимизация
8.3.1 Нагревание/охлаждение помещения:
расширенная настройка
Предварительно установленная температура воды на
выходе
Можно определить предварительные значения температуры
воды на выходе:
▪ экономичный (означает, что нужная температура воды на
выходе получена в результате наименьшего потребления
энергии)
▪ комфортный (означает, что нужная температура воды на
выходе получена в результате наибольшего потребления
энергии).
Предварительно установленные значения позволяют легче
использовать одинаковые значения в расписании или
регулировать нужную температуру воды на выходе в
соответствии с температурой в помещении (см. модуляция).
При желании в дальнейшем изменить значение нужно сделать
это ТОЛЬКО в одном месте. В зависимости от того, зависит ли
нужная температура воды на выходе от погоды или НЕТ,
следует указать требуемое значение сдвига или абсолютное
значение нужной температуры воды на выходе.
ПРИМЕЧАНИЕ
Выберите предварительную установку температуры
выходящей воды в соответствии с конструкцией и
выбранными нагревательными приборами для
обеспечения баланса между требуемыми
температурами в помещении и выходящей воды.
# Код Описание
Предварительная установка температуры выходящей воды для
основной температурной зоны выходящей воды в случае
НЕЗАВИСИМОСТИ от погодных условий
[7.4.2.1] [8-09] Комфорт (обогрев)
[9‑01]°C~[9‑00]°C (по умолчанию:
45°C)
[7.4.2.2] [8-0A] Экология (обогрев)
[9‑01]°C~[9‑00]°C (по умолчанию:
40°C)
[7.4.2.3] [8-07] Комфорт (охлаждение)
[9‑03]°C~[9‑02]°C (по умолчанию:
18°C)
[7.4.2.4] [8-08] Экология (охлаждение)
[9‑03]°C~[9‑02]°C (по умолчанию:
20°C)
Предварительная установка температуры выходящей воды
(переключение значения) для основной температурной зоны
выходящей воды в случае зависимости от погодных условий
[7.4.2.5] Отсутствуе
т
Комфорт (обогрев)
–10°C~+10°C (по умолчанию: 0°C)
[7.4.2.6] Отсутствуе
т
Экология (обогрев)
–10°C~+10°C (по умолчанию: –2°C)
[7.4.2.7] Отсутствуе
т
Комфорт (охлаждение)
–10°C~+10°C (по умолчанию: 0°C)
[7.4.2.8] Отсутствуе
т
Экология (охлаждение)
–10°C~+10°C (по умолчанию: 2°C)
Температурные диапазоны (температуры выходящей воды)
Эта настройка предназначена для того, чтобы не позволить
пользователю выбрать неправильную (т.е.слишком высокую или
слишком низкую) температуру воды на выходе. Для этого могут
конфигурироваться доступный требуемый диапазон температур
нагрева и требуемый диапазон температур охлаждения.
ПРИМЕЧАНИЕ
При использовании для подогрева пола, важно
ограничить:
▪ максимальную температура выходящей воды при
нагревании согласно техническим характеристикам
установки подогрева пола.
▪ минимальную температуру выходящей воды при
охлаждении до 18~20°C, чтобы предотвратить
образование конденсата на полу.
ПРИМЕЧАНИЕ
▪ При регулировании диапазонов температур
выходящей воды, все требуемые температуры
выходящей воды также регулируются для
обеспечения нахождения между пределами.
▪ Всегда соблюдайте баланс между требуемой
температурой выходящей воды и требуемой
комнатной температурой и/или
производительностью (согласно конструкции и
выбору нагревательных приборов). Требуемая
температура выходящей воды - результат
нескольких параметров (значения предварительной
установки, значения переключения, кривых
зависимости от погодных условий, модуляции). В
результате, могут появиться слишком высокие или
слишком низкие температуры выходящей воды,
которые приводят к избыточной температуре или
нехватке мощности. Таких ситуаций можно
избежать, ограничивая диапазон температур
выходящей воды соответствующими значениями (в
зависимости от нагревательного прибора).
Пример: Задайте минимальную температуру воды на выходе
28°C, чтобы предотвратить НЕВОЗМОЖНОСТЬ нагрева
помещения: значения температуры воды на выходе ДОЛЖНЫ
достаточно превышать значения температуры в помещении
(при нагреве).
# Код Описание
Диапазон температуры воды на выходе для основной зоны
температуры воды на выходе
[A.3.1.1.2.2] [9-00] Макс.темп. (нагрев)
37°C~55°C (по умолчанию: 55°C)
[A.3.1.1.2.1] [9-01] Мин.темп. (нагрев)
15°C~37°C (по умолчанию: 25°C)
[A.3.1.1.2.4] [9-02] Макс.темп.(охлаждение)
18°C~22°C (по умолчанию: 22°C)
[A.3.1.1.2.3] [9-03] Мин.темп. (охлаждение)
5°C~18°C (по умолчанию: 5°C)
