8 Конфигурирование
Руководство по применению для установщика
51
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06

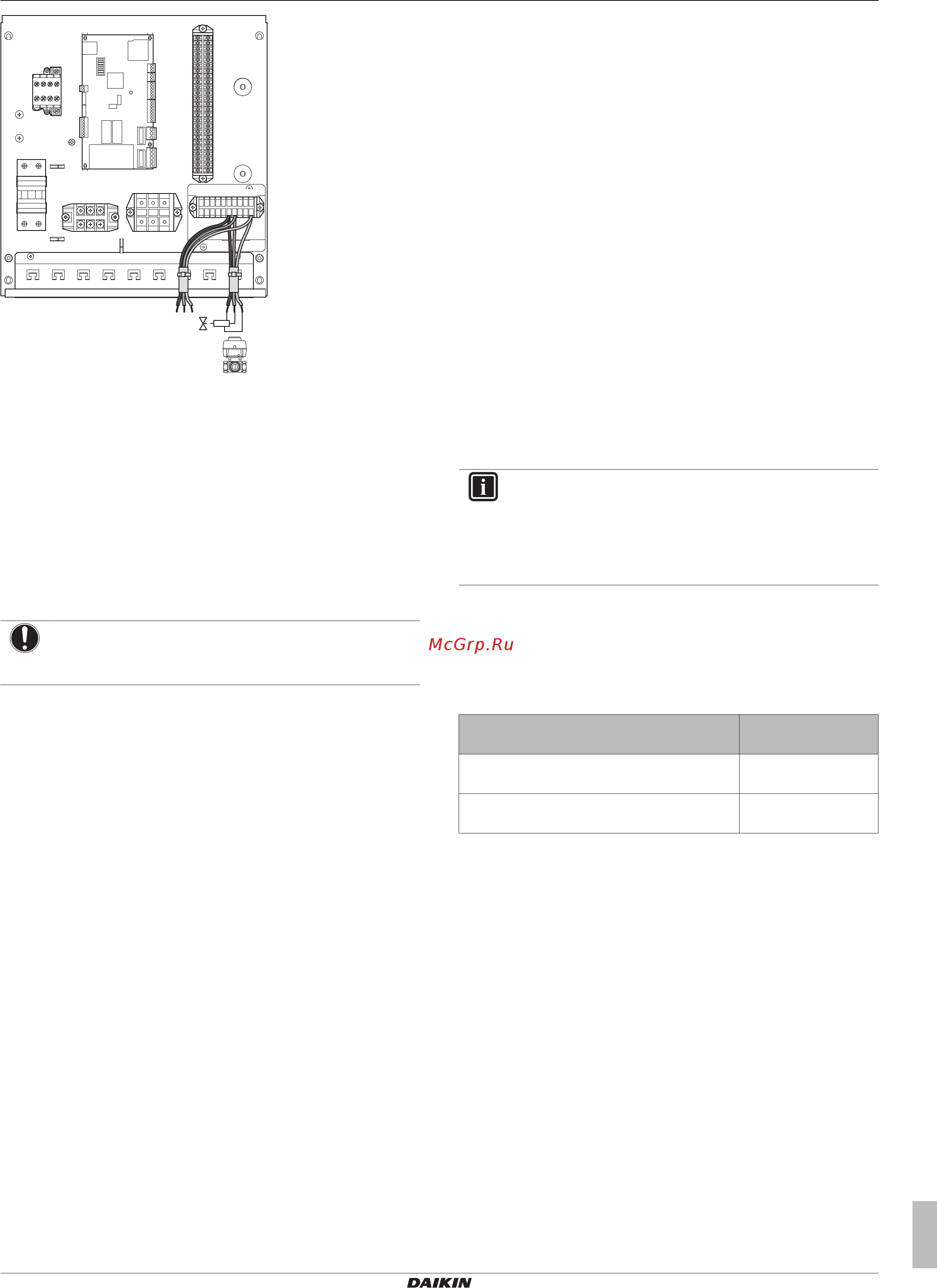

1076
X8M
X1M
X4M
X2M
A1P
b
a
L
NY
a Из наружного агрегата
b 3-ходовой клапан
Y К X8M/6
N К X8M/7
L К X8M/10
7.9 Завершение монтажа наружного
агрегата
7.9.1 Закрытие наружного агрегата
1 Закройте крышку распределительной коробки.
2 Установите верхнюю и переднюю панели.
ПРИМЕЧАНИЕ
При закрытии крышки наружного блока убедитесь, что
момент затяжки НЕ превышает 4,1Н•м.
7.10 Завершение монтажа блока
управления
7.10.1 Закрытие блока управления
1 Закройте переднюю панель.
7.11 Завершение монтажа
дополнительного блока
7.11.1 Закрытие дополнительного блока
1 Закройте переднюю панель.
7.12 Завершение монтажа резервного
нагревателя
7.12.1 Закрытие резервного нагревателя
1 Закройте крышку распределительной коробки.
2 Закройте переднюю панель.
8 Конфигурирование
8.1 Обзор: конфигурирование
В этой главе приводится порядок действий и необходимые
сведения, касающиеся настройки системы после монтажа.
Почему
Если НЕ сконфигурировать систему правильно, она НЕ будет
работать так, как нужно. Конфигурация влияет на следующее:
▪ Расчеты программного обеспечения
▪ Что можно увидеть и сделать с помощью интерфейса
пользователя
Как
Конфигурация системы может производится через интерфейс
пользователя.
▪ В первый раз: быстрый мастер. При ВКЛЮЧЕНИИ
интерфейса пользователя в первый раз (через внутренний
агрегат) запускается функция быстрого мастера, которая
помогает сконфигурировать систему.
▪ Впоследствии. При необходимости можно внести изменения
в конфигурацию в дальнейшем.
ИНФОРМАЦИЯ
При изменении настроек установщика интерфейс
пользователя запросит подтверждение. После
подтверждения на экран ВЫКЛЮЧИТСЯ на короткое
время, а затем на несколько секунд будет
отображаться сообщение “busy” (занято).
Доступ к настройкам: обозначения в таблицах
Для доступа к настройкам установщика можно использовать два
различных метода. Однако НЕ все настройки доступны
посредством обоих методов. В таком случае в соответствующих
столбцах таблиц, представленных в этой главе, указывается
“Неприменимо”.
Метод Столбцы в
таблицах
Доступ к настройкам посредством
навигации в структуре меню.
#
Доступ к настройкам посредством кода в
обзоре настроек.
Код
См. также:
▪ "Для доступа к настройкам установщика"на стр.52
▪ "8.5Структура меню: обзор настроек установщика"на стр.72
8.1.1 Подключить кабель ПК к
коммутационной стойке
Предварительные условия: Необходим комплект EKPCCAB.
1 Подключите кабель с разъемом USB к вашему ПК.
2 Подсоедините гнездо кабеля к разъему X10A на печатной
плате A1P распределительной коробки наружного агрегата
или к разъему X12A на печатной плате A4P
распределительной коробки блока управления
EKCB07CAV3.
