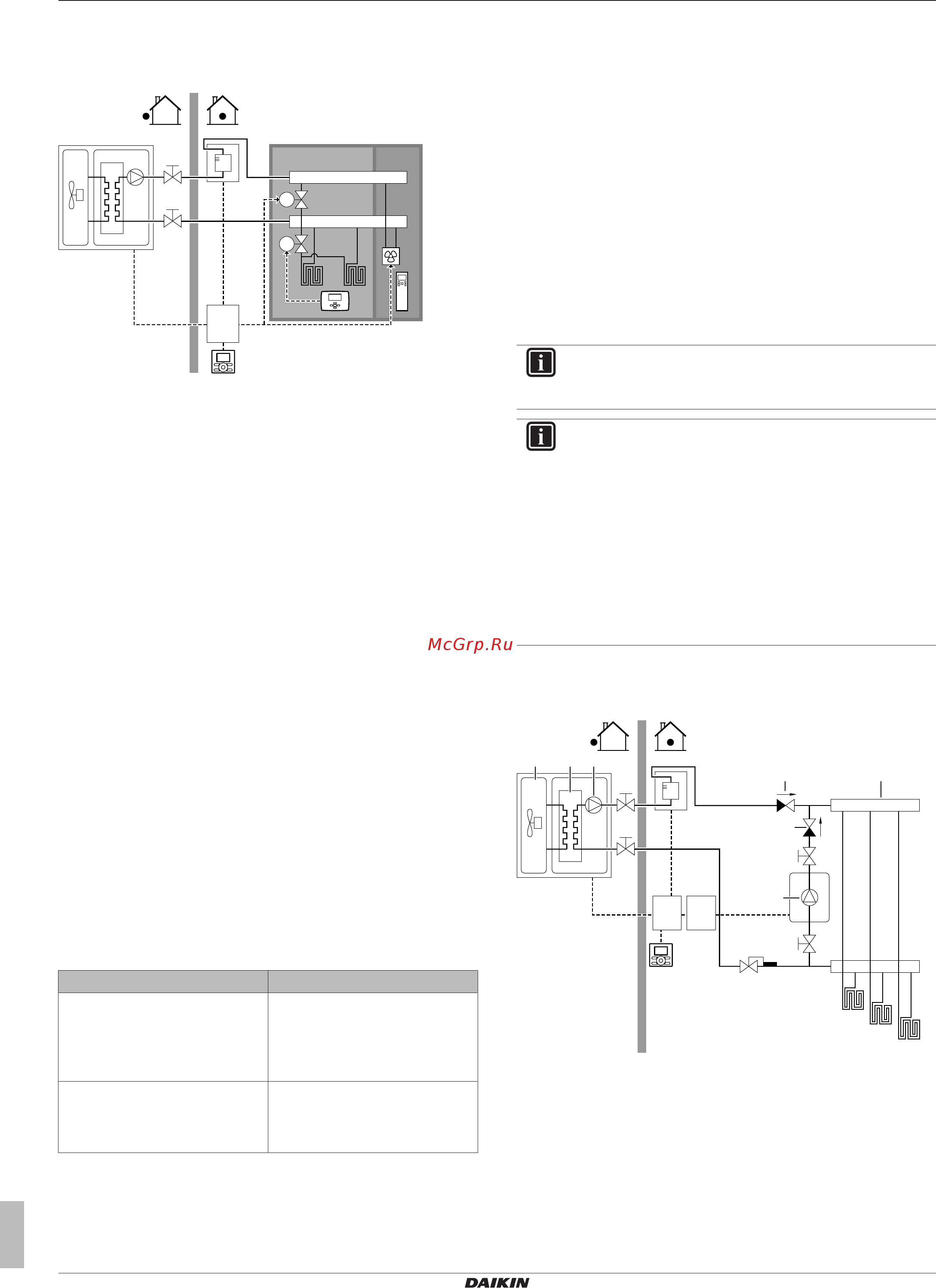

5 Руководство по применению
Руководство по применению для установщика
18
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
Комбинация: Подогревполов + фанкойлы +
несколько помещений
Настройка
e
B C
A
d
M1
M1
b
a
c
Помещение Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Интерфейс пользователя
b Блок управления
c Резервный нагреватель (опция)
d Внешний комнатный термостат
e Пульт дистанционного управленияфанкойлов
▪ Для каждого помещения с фанкойлами: фанкойлы
подсоединяются непосредственно к наружному агрегату или к
резервному нагревателю (если имеется).
▪ Для каждого помещения с подогревом полов: до подогрева
полов устанавливаются два запорных вентиля
(приобретаются на месте):
▪ запорный вентиль для предотвращения подачи горячей
воды при отсутствии запроса на обогрев помещения;
▪ Запорный клапан для предотвращения образования
конденсата на полу при охлаждении
помещенийфанкойлами.
▪ Для каждого помещения сфанкойлами: нужная температура в
помещении устанавливается через пульт дистанционного
управленияфанкойлов.
▪ Для каждого помещения с подогревом полов: нужная
температура в помещении устанавливается через внешний
термостат помещения (проводной или беспроводной).
▪ Режим работы в пространстве определяется основным
интерфейсом пользователя (подключен к блоку управления
EKCB07CAV3). Для каждого внешнего комнатного термостата
и пульта дистанционного управления фанкойла должен
задаваться такой же режим работы, как и для основного
интерфейса пользователя.
Конфигурирование
Задание параметра Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
0 (Контроль LWT): управление
блоком определяется на
основе температуры воды на
выходе.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
5.3 Настройка вспомогательного
источника тепла для обогрева
помещения
▪ Нагрев помещения может осуществлять:
▪ Наружный агрегат
▪ Вспомогательный водонагреватель (приобретается на
месте), подключенный к системе
▪ При запросе комнатного термостата на нагрев наружный
агрегат или вспомогательный водонагреватель запускается в
зависимости от температуры снаружи (состояние
переключения на внешний источник тепла). Если разрешение
дано вспомогательному водонагревателю, нагрев помещения
наружным агрегатом ВЫКЛЮЧАЕТСЯ.
▪ Бивалентная работа возможна только для нагрева
помещения.
ИНФОРМАЦИЯ
Для бивалентной работы в состав системы должен
входить дополнительный блок EK2CB07CAV3.
ИНФОРМАЦИЯ
▪ При работе теплового насоса на нагрев
тепловой насос обеспечивает нужную настройку
температуры через интерфейс пользователя. Когда
система работает в режиме, зависящем от
погодных условий, температура воды определяется
автоматически в зависимости от наружной
температуры.
▪ Во время работы на нагрев вспомогательного
водонагревателя он обеспечивает нужную
настройку температуры воды через контроллер
вспомогательного водонагревателя.
Настройка
▪ Водонагреватель включается в состав системы следующим
образом:
ba c
d
d
i
i
j
j
m
f h
g
k
l
e
FHL1
FHL2
FHL3
a Наружный агрегат
b Теплообменник
c Насос
d Запорный клапан
e Резервный нагреватель (опция)
f Блок управления
g Интерфейс пользователя
h Дополнительный блок
i Обратный клапан (приобретается на месте)
j Запорный клапан (приобретается на месте)
k Коллектор (приобретается на месте)
l Вспомогательный водонагреватель (приобретается на
месте)
m Аквастатный клапан (приобретается на месте)
