3 Информация о блоке
Руководство по применению для установщика
8
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
Глава Описание
Информация об
агрегатах и
дополнительном
оборудовании
▪ Обозначение блоков
▪ Возможные комбинации агрегатов
и дополнительного оборудования
Руководство по
применению
Различные варианты монтажа
системы
Подготовка Рекомендуемые действия и
сведения, необходимые перед
выездом на место монтажа
Монтаж Порядок действий и необходимые
сведения, касающиеся монтажа
системы
Конфигурирование Порядок действий и необходимые
сведения, касающиеся настройки
системы после монтажа
Пуско-наладка Порядок действий и необходимые
сведения, касающиеся пуско-наладки
системы после настройки
Передача потребителю Передаваемые компоненты и
инструктаж потребителя
Техническое и иное
обслуживание
Порядок технического и иного
обслуживания блоков
Возможные
неисправности и
способы их устранения
Порядок действий в случае
возникновения проблем
Утилизация Порядок утилизации системы
Технические данные Технические характеристики системы
Глоссарий Определение терминов
Таблица местных
настроек
Таблица должна быть заполнена
установщиком и сохранена для
использования в будущем в качестве
справочного материала
Примечание: В справочном
руководстве пользователя также
приведена таблица настроек
установщика. Эта таблица должна
заполняться установщиком и
передаваться пользователю.
3 Информация о блоке
3.1 Обзор: информация о блоке
В этой главе описывается порядок действий после доставки
упакованных наружного агрегата, блока управления,
дополнительного блока и/или резервного нагревателя на место
монтажа.
Вот какие сведения здесь изложены:
▪ Порядок распаковки блоков и обращения с ними
▪ Порядок извлечения комплектующих
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки агрегат необходимо
проверить на предмет повреждений. Обо всех повреждениях
следует незамедлительно сообщить представителю
компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.

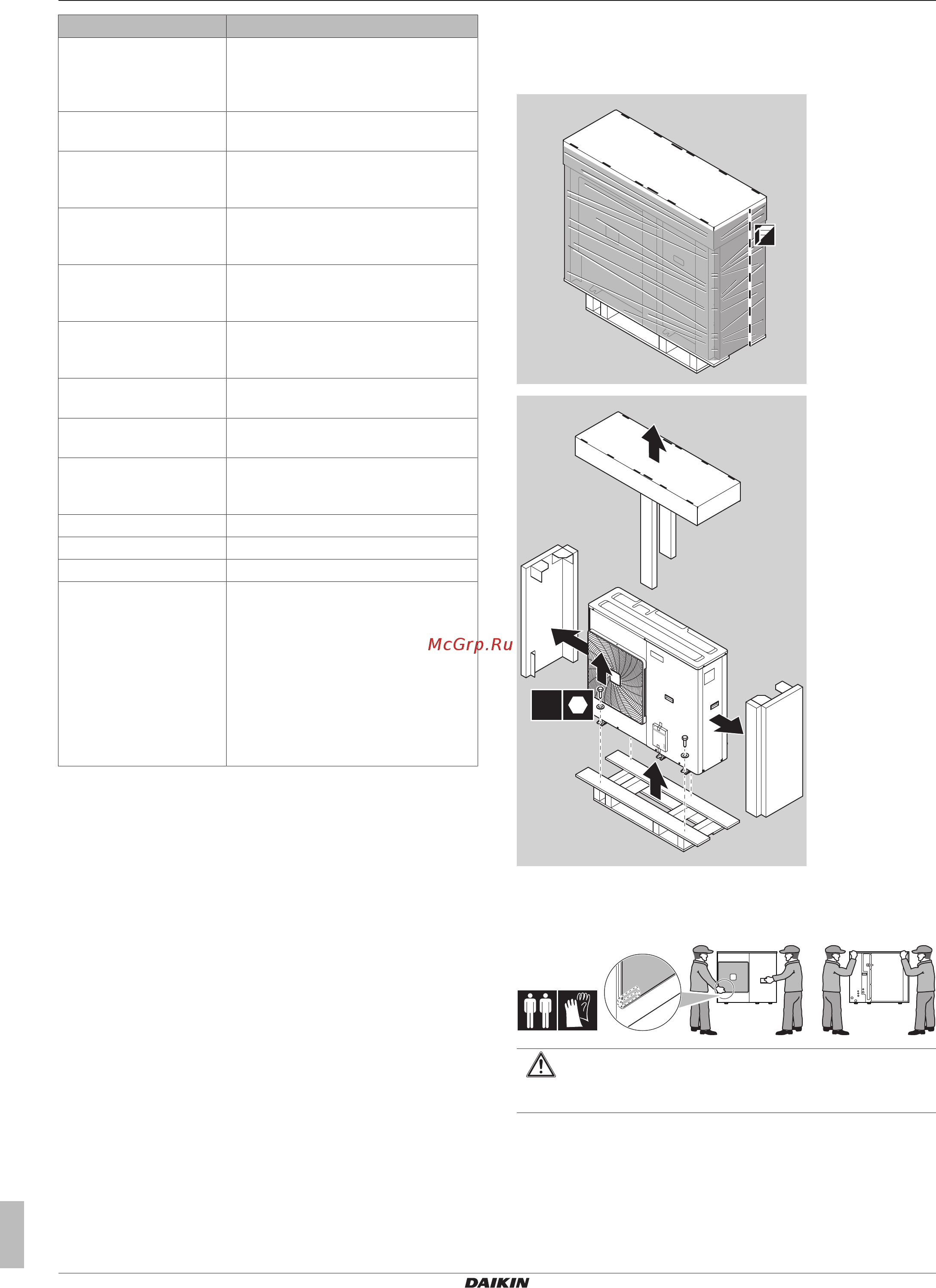

3.2 Наружный агрегат
3.2.1 Чтобы распаковать наружный агрегат
1
4
5
2
3
4×
3.2.2 При обращении с наружным блоком
Переносите блок, не торопясь, как показано здесь:
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ касайтесь воздухозаборного
отверстия или алюминиевых ребер блока.
3.2.3 Для снятия аксессуаров с наружного
агрегата
1 Откройте наружный агрегат. См. "7.2.2 Чтобы открыть
наружный агрегат"на стр.31.
2 Снимите аксессуары.
