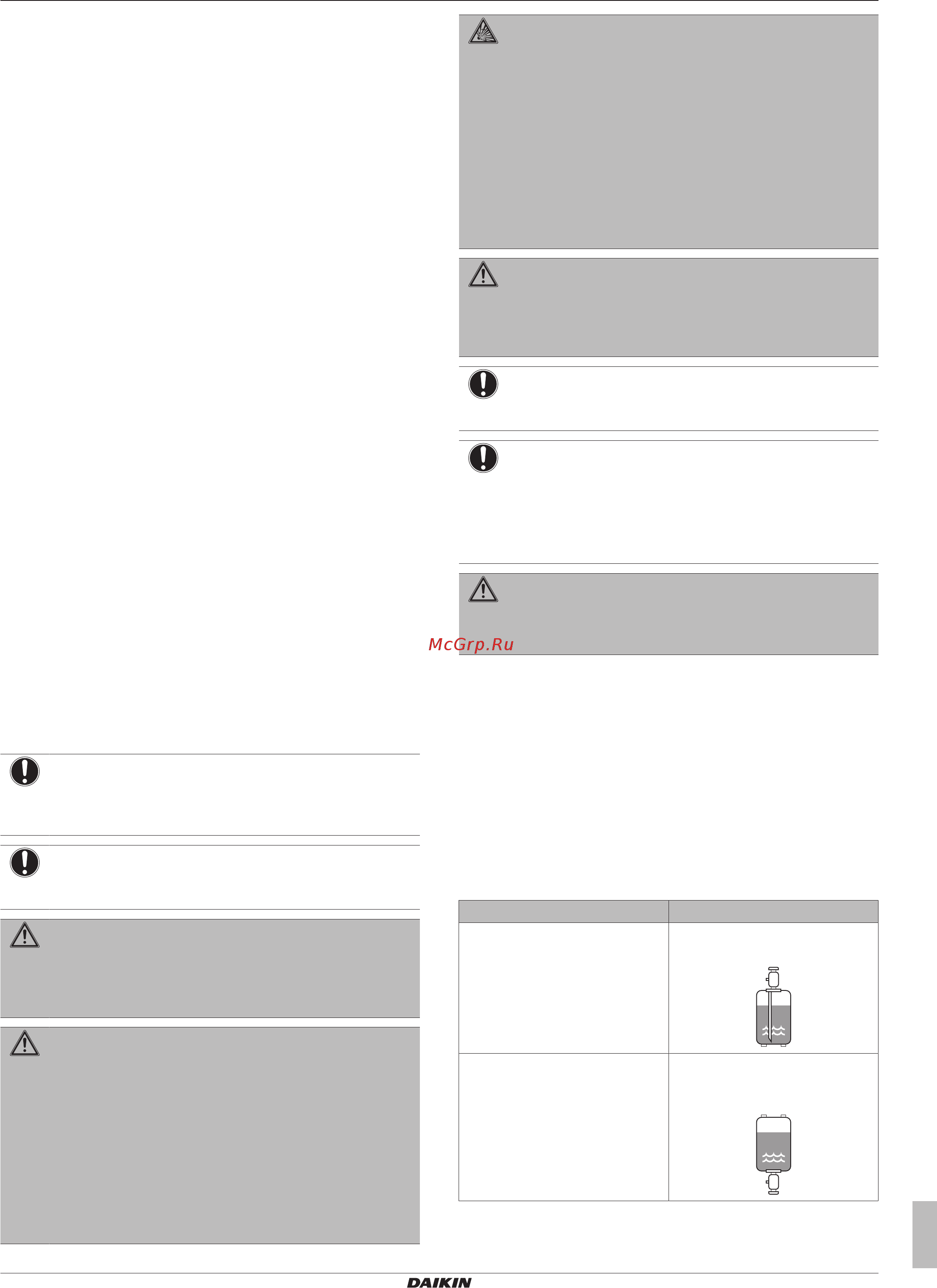

Daikin EKCB07CAV3 [5/104] Место установки
![Daikin EKCB07CAV3 [5/104] Место установки](/views2/1680552/page5/bg5.png)
1 Общая техника безопасности
Руководство по применению для установщика
5
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
Кроме того, на доступном месте агрегата должна быть указана
следующая информация:
▪ инструкция по аварийному отключению системы
▪ название и адрес пожарной службы, полиции и больницы
▪ название, адрес и номер круглосуточного телефона для
получения помощи.
В Европе такой журнал регулируется в соответствии со
стандартом EN378.
1.2.2 Место установки
▪ Вокруг агрегата должно быть достаточно свободного места
для обслуживания и циркуляции воздуха.
▪ Убедитесь, что место установки выдерживает вес и вибрацию
агрегата.
▪ Проследите за тем, чтобы пространство хорошо
проветривалось. НЕ перекрывайте вентиляционные
отверстия.
▪ Убедитесь, что агрегат стоит ровно.
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
▪ В потенциально взрывоопасной атмосфере.
▪ Где установлено оборудование, излучающее
электромагнитные волны. Электромагнитные волны могут
помешать функционированию системы управления и вызвать
сбои в работе агрегата.
▪ Где существует риск возгорания вследствие утечки горючих
газов (например, разбавитель для краски или бензин),
суспензии углеродного волокна или воспламеняемой пыли.
▪ Где выделяются коррозионные испарения (например, пары
серной кислоты). Коррозия медных труб и мест пайки может
привести к утечке хладагента.
1.2.3 Хладагент
Если применимо. Дополнительные сведения см. в руководстве
по монтажу или в справочном руководстве для монтажника.
ПРИМЕЧАНИЕ
Убедитесь, что установка трубопровода хладагента
соответствует действующим нормативам. В Европе
применяется стандарт EN378.
ПРИМЕЧАНИЕ
Убедитесь, что трубы и соединения трубопровода не
находятся под нагрузкой.
ПРЕДУПРЕЖДЕНИЕ
В ходе пробных запусков НИ В КОЕМ СЛУЧАЕ не
давайте давление в систему, превышающее
максимально допустимое (указано на паспортной
табличке блока).
ПРЕДУПРЕЖДЕНИЕ
В случае утечки хладагента примите надлежащие
меры предосторожности. Если происходит утечка
хладагента, немедленно проветрите помещение.
Возможные риски:
▪ Избыточная концентрация хладагента в закрытом
помещении может привести к недостатку
кислорода.
▪ Если хладагент соприкасается с открытым
пламенем, могут образовываться токсичные
соединения.
ОПАСНО! ВЗРЫВООПАСНО
Откачка хладагента в случае протечки. Правило,
которое необходимо соблюдать при откачке
хладагента из системы в случае его протечки:
▪ НЕЛЬЗЯ пользоваться автоматической функцией
откачки из блока, обеспечивающей сбор всего
хладагента из системы с его закачкой в наружный
блок. Возможные последствия: Самовозгорание и
взрыв работающего компрессора из-за поступления
в него воздуха.
▪ Пользуйтесь отдельной системой рекуперации,
чтобы НЕ включать компрессор блока.
ПРЕДУПРЕЖДЕНИЕ
Хладагент необходимо всегда восстанавливать. НЕ
ДОПУСКАЕТСЯ выпускать хладагент непосредственно
в окружающую среду. Воспользуйтесь вакуумным
насосом для вакуумирования системы.
ПРИМЕЧАНИЕ
После соединения всех труб убедитесь в отсутствии
утечки. Для обнаружения утечек используйте азот.
ПРИМЕЧАНИЕ
▪ Во избежание поломки компрессора НЕ
заправляйте больше хладагента, чем указано.
▪ Если холодильный контур необходимо открыть, с
хладагентом следует обращаться в соответствии с
действующими нормативами.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь в том, что в системе отсутствует кислород.
Хладагент можно заправлять только после выполнения
проверки на утечки и осушки вакуумом.
▪ При необходимости дозаправки смотрите паспортную
табличку на блоке. В табличке указан тип хладагента и
необходимый объем.
▪ Заправка блока хладагентом произведена на заводе, но в
зависимости от размера труб и протяженности трубопровода
некоторые системы необходимо дозаправить хладагентом.
▪ Используйте только инструменты, специально
предназначенные для работы с используемым в системе
типом хладагента, чтобы обеспечить сопротивление
давлению и предотвратить попадание в систему посторонних
частиц.
▪ Заправьте жидкий хладагент следующим образом:
Если То
Предусмотрена трубка сифона
(т. е. на баллоне имеется
отметка “Установлен сифон
для заправки жидкости”)
Не переворачивайте баллон
при заправке.
НЕ предусмотрена трубка
сифона
Осуществляйте заправку при
перевернутом вверх дном
баллоне.
▪ Цилиндры с хладагентом следует открывать постепенно.
