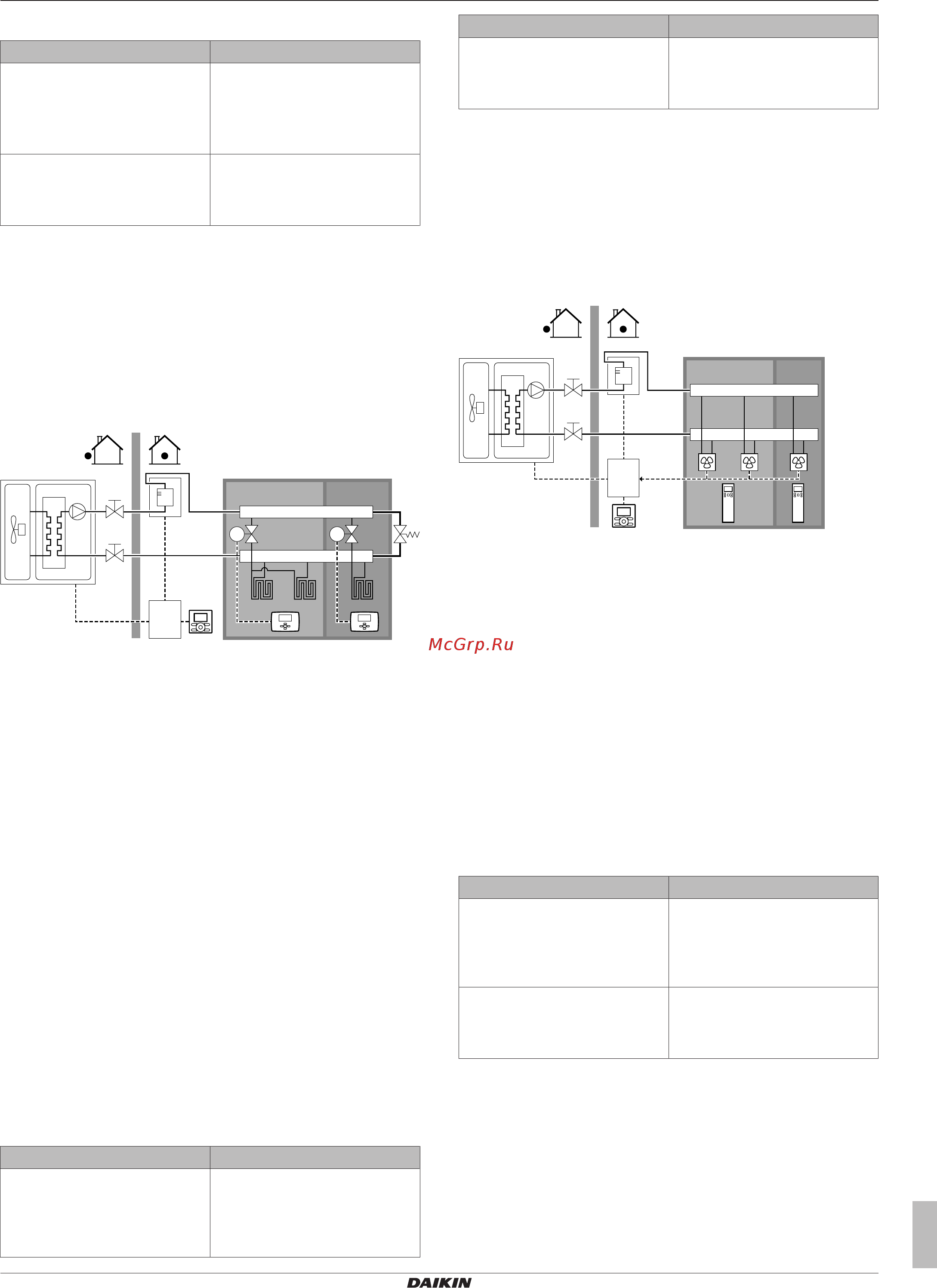

5 Руководство по применению
Руководство по применению для установщика
17
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
Конфигурирование
Задание параметра Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
2 (Контроль RT): управление
блоком определяется на
основе окружающей
температуры интерфейса
пользователя.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
Преимущества
▪ Экономичность.
▪ Простота. Такая же установка, как для одного помещения, но
с термостатными клапанами.
Подогрев полов или радиаторы –несколько
внешних термостатов помещения
Настройка
B C
A
e
a
e
d
M1 M2
b
c
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Интерфейс пользователя
b Распределительная коробка
c Резервный нагреватель (опция)
d Байпасный клапан
e Внешний комнатный термостат
▪ В каждом помещении устанавливается запорный вентиль
(приобретается на месте) во избежание подачи выходящей
воды при отсутствии запроса на нагрев или охлаждение.
▪ Байпасный клапан устанавливается с целью обеспечения
рециркуляции воды в случае, если все запорные вентили
закрыты. Чтобы гарантировать надежную работу, обеспечьте
минимальный расход воды согласно таблице “Проверка
объема и расхода воды” из раздела "6.3 Подготовка
трубопроводов воды"на стр.25.
▪ Режим работы в пространстве определяется основным
интерфейсом пользователя (подключен к блоку управления
EKCB07CAV3). Для дополнительных интерфейсов
пользователя (используются в качестве комнатных
термостатов) должен задаваться такой же режим работы в
пространстве как и для основного интерфейса пользователя.
▪ Комнатные термостаты соединены с запорными клапанами,
но НЕ должны подсоединяться к наружному агрегату. Из
наружного агрегата постоянно поступает вода, для которой
можно программировать расписание.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
0 (Контроль LWT): управление
блоком определяется на
основе температуры воды на
выходе.
Настройка Значение
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
Преимущества
По сравнению с подогревом полов или радиаторами в одном
помещении:
▪ Комфорт. С помощью комнатных термостатов можно
установить требуемую температуру в помещении, в том числе
по расписанию.
Фанкойлы— несколько помещений
Настройка
B
A
d d
C
b
a
c
Помещение Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Интерфейс пользователя
b Блок управления
c Резервный нагреватель (опция)
d Пульт дистанционного управленияфанкойлов
▪ Нужная температура в помещении устанавливается с
помощью пульта дистанционного управленияфанкойлов.
▪ Режим работы в пространстве определяется основным
интерфейсом пользователя (подключен к блоку управления
EKCB07CAV3).
▪ Сигналы запроса на нагрев каждого фанкойла могут быть
подключены параллельно к цифровому входу на блоке
управления EKCB07CAV3 (X2M/1 и X2M/2) (если этот сигнал
доступен на фанкойлах и совместим с блоком управления).
Наружный агрегат обеспечивает температуру воды на выходе
только при наличии фактического запроса.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [A.2.1.7]
▪ Код: [C-07]
1 (Внеш.контр.RT): управление
блоком определяется внешним
термостатом.
Число зон температуры воды:
▪ #: [A.2.1.8]
▪ Код: [7-02]
0 (1 зона LWT): основная
Преимущества
По сравнению сфанкойлами в одном помещении:
▪ Комфорт. С помощью пульта дистанционного фанкойлов
можно установить требуемую температуру в каждом
помещении, в том числе по расписанию.
