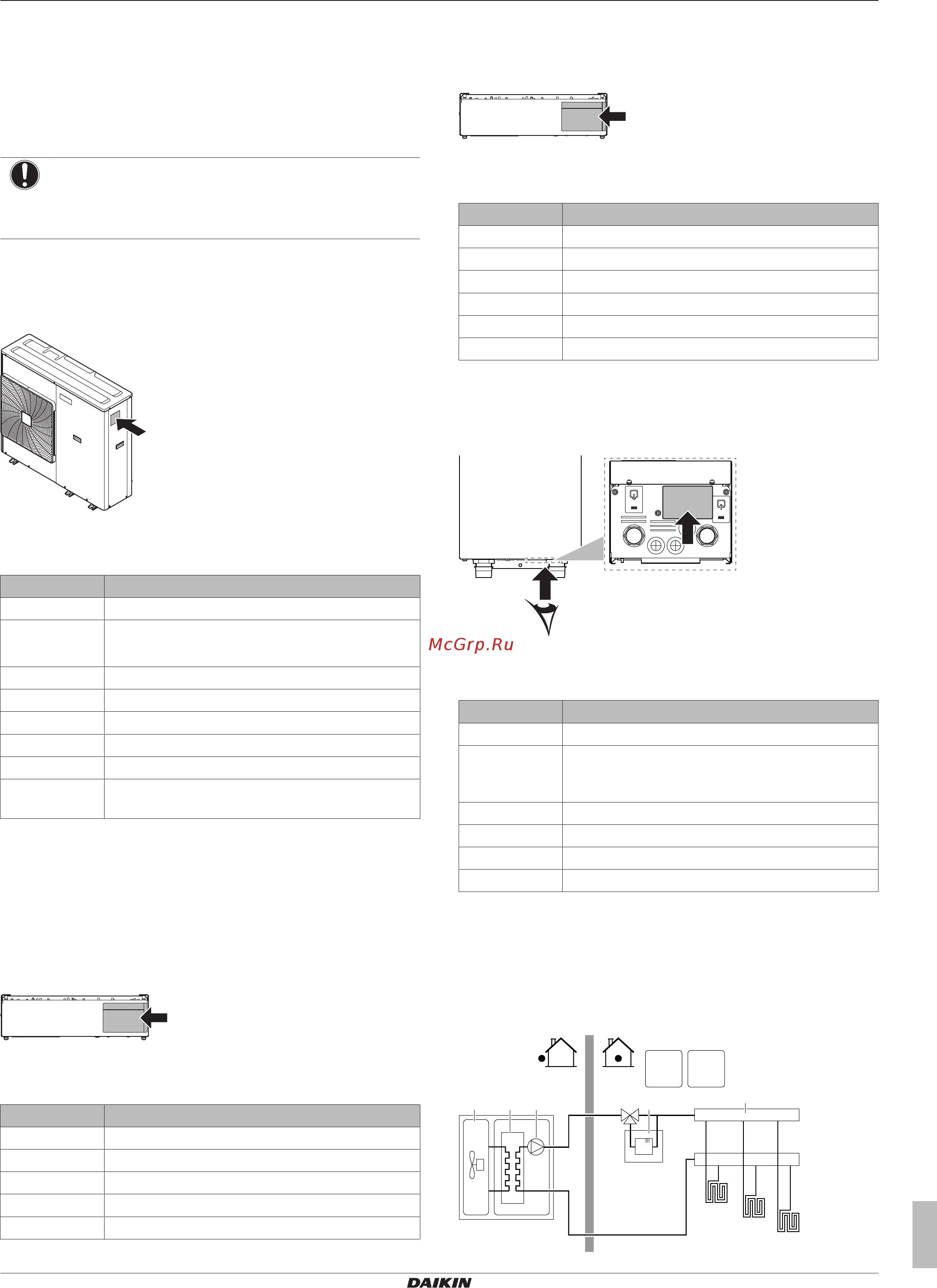

Daikin EKCB07CAV3 [11/104] Идентификация
![Daikin EKCB07CAV3 [11/104] Идентификация](/views2/1680552/page11/bgb.png)
4 Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
11
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
▪ Совместное использование наружного агрегата и
дополнительного оборудования
▪ Совместное использование блока управления с опциями
▪ Совместное использование дополнительного блока с опциями
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: EWA/YQ006BAVP-H-
Код Объяснение
EW Европейский чиллер
A
Y
Только охлаждение
Реверсивный (нагрев + охлаждение)
Q Хладагент R410A
006 Класс производительности
BA Модельный ряд
V Номинальное напряжение
P Насос входит в комплект поставки
-H- Ленточный нагреватель входит в комплект
поставки
(a)
(a) В наружных агрегатах с символом -H- в наименовании
модели предусмотрен ленточный нагреватель вокруг
внутреннего трубопровода воды, который
предотвращает замерзание трубопровода при
отрицательных температурах окружающей среды.
4.2.2 Идентификационная табличка: блок
управления
Местоположение
Идентификация модели
Пример: EKCB07 CA V3
Код Описание
EK Комплектация для Европы
CB Блок управления
07 Класс производительности
CA Модельный ряд
V3 Электропитание
4.2.3 Идентификационная табличка:
дополнительный блок
Местоположение
Идентификация модели
Пример: EK2CB07 CA V3
Код Описание
EK Комплектация для Европы
2 Дополнительно
CB Блок управления
07 Класс производительности
CA Модельный ряд
V3 Электропитание
4.2.4 Идентификационная табличка:
резервный нагреватель
Местоположение
Идентификация модели
Пример: EK M BUH CA 3 V3
Код Объяснение
EK Комплектация для Европы
M Предназначен для низкотемпературного
моноблока и чиллера с воздушным
охлаждением
BUH Резервный нагреватель
CA Модельный ряд
3 Мощность комплекта нагревателя (кВт)
V3 Электропитание
4.3 Комбинации агрегатов и
дополнительного оборудования
4.3.1 Возможные сочетания наружного
агрегата и опций
FHL1
FHL2
FHL3
a b c ed
f g
h
