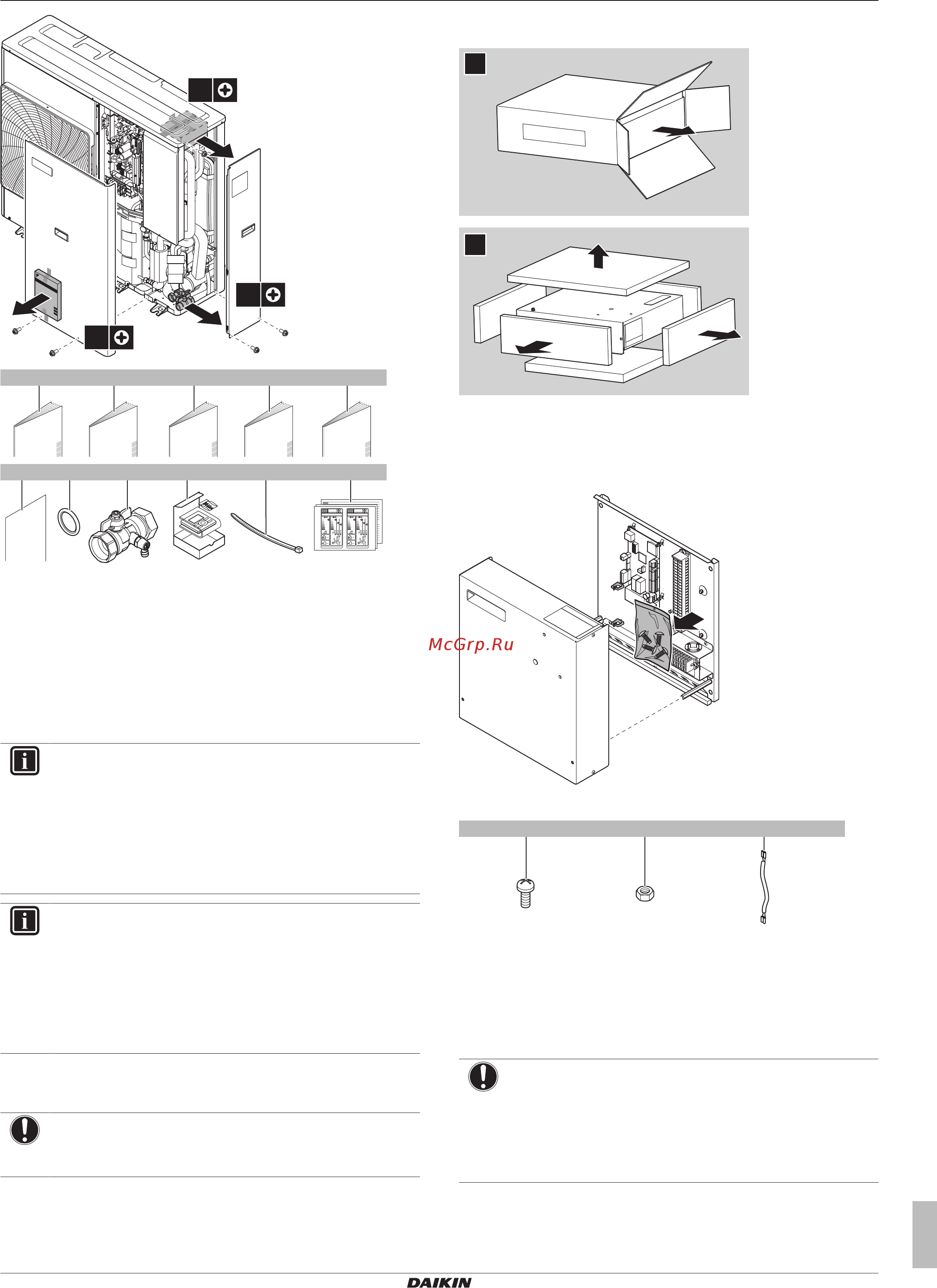

3 Информация о блоке
Руководство по применению для установщика
9
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06
1×
2×
2×
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×
1×
1× 1× 1× 1×
a b c d
1×
e
2× 1×2×
hg
1×
f i j
k
a Общие правила техники безопасности
b Приложение для дополнительного оборудования
c Руководство по монтажу наружного агрегата
d Руководство по эксплуатации
e Руководство по монтажу для нагревателя поддона
EKBPH140L7
f Инструкция для комплекта клапана EKMBHBP1:
g Уплотнительное кольцо для запорного клапана
h Запорный клапан
i Интерфейс пользователя
j Соединительная накладка
k Маркировка класса энергоэффективности
ИНФОРМАЦИЯ
Руководство по монтажу для нагревателя поддона
EKBPH140L7 применяется, только если нагреватель
поддона EKBPH140L7 входит в состав системы. В этом
случае НЕ принимайте во внимание руководство по
монтажу, которое прилагается к нагревателю поддона.
Руководствуйтесь инструкцией, которая входит в
комплект поставки наружного агрегата.
ИНФОРМАЦИЯ
Инструкция для комплекта клапана EKMBHBP1
применяется, только если комплект клапана
EKMBHBP1 входит в состав системы. В этом случае
НЕ принимайте во внимание инструкцию, которая
прилагается к комплекту клапана. Руководствуйтесь
инструкцией, которая входит в комплект поставки
наружного агрегата.
3.3 Распределительная коробка
ПРИМЕЧАНИЕ
Блок управления EKCB07CAV3 является опцией,
которую нельзя использовать отдельно.
3.3.1 Распаковка блока управления
1
2
3.3.2 Извлечение принадлежностей из блока
управления
1 Откройте блок управления.
2 Снимите аксессуары.
2× 2× 2×
a b c
a Болты M4 для интерфейса пользователя
b Гайки M4 для интерфейса пользователя
c Провода к реле вспомогательного нагревателя горячей
воды бытового потребления (дублирующая
принадлежность)
3.4 Дополнительный блок
ПРИМЕЧАНИЕ
▪ Опционный блок EK2CB07CAV3 является опцией,
которую нельзя использовать отдельно.
▪ Эту опцию можно использовать, если в систему
входит дополнительный блок управления
EKCB07CAV3.
