7 Монтаж
Руководство по применению для установщика
43
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Моноблочные чиллеры с воздушным охлаждением и
моноблочные воздушно-водяные тепловые насосы
4P492901-1 – 2017.06

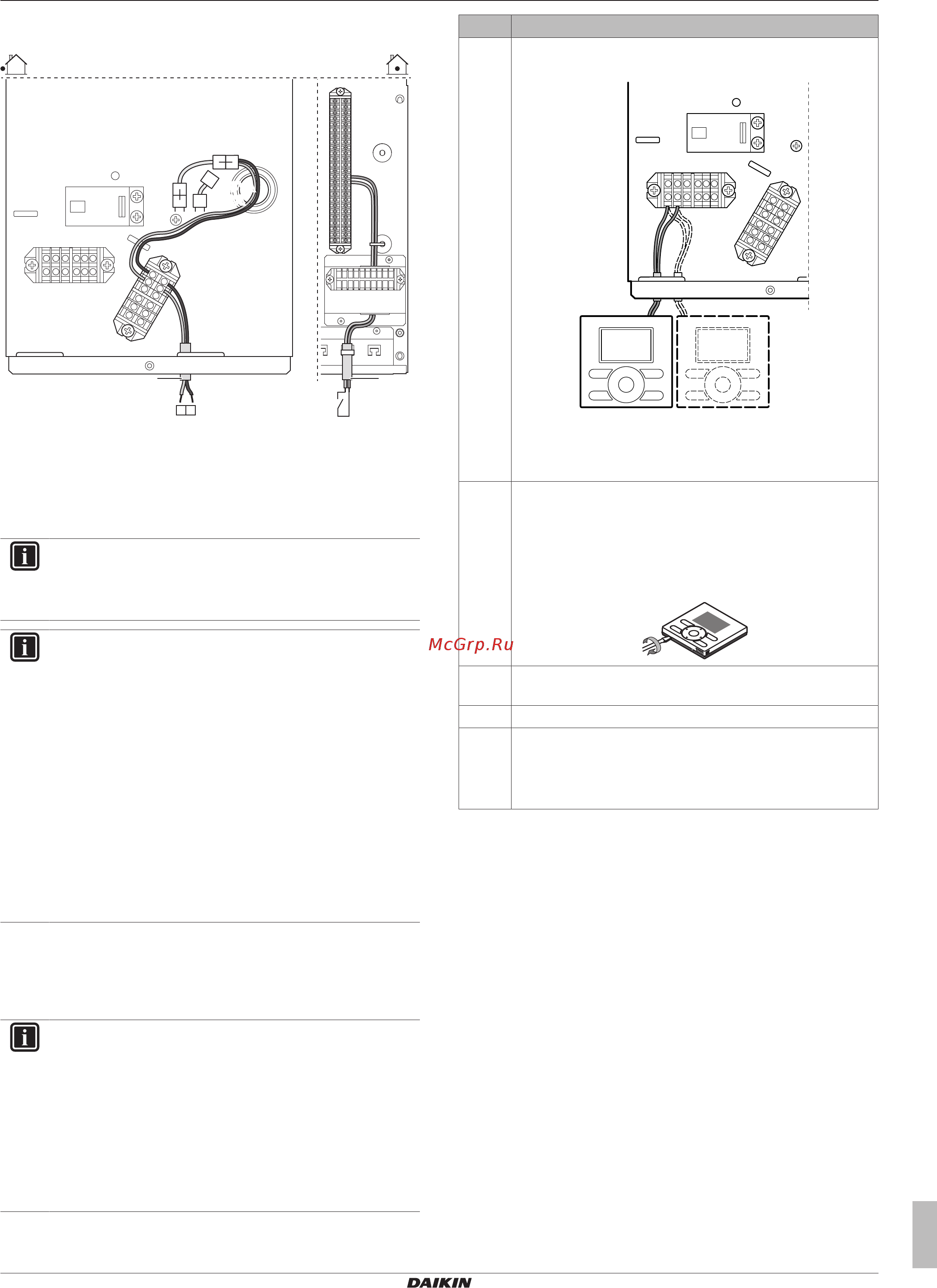

В случае установки источника электропитания по
льготному тарифу
1 2
9
10
X5M
A2P
X6Y
X1A
X6YB
X3M
5
6
X6YA
X19A
X2M
X8M
S1S
a
b
1 L
2 N
a Обычный источник электропитания
b Контакт источника электропитания по льготному
тарифу (на блоке управления)
3 Установите крышку распределительной коробки.
ИНФОРМАЦИЯ
Точное положение разъемов X6Y, X6YA и X6YB в
распределительной коробке приведено в инструкции
по обслуживанию.
ИНФОРМАЦИЯ
В случае использования источника электропитания по
льготному тарифу тип последнего определяет
потребность в отдельном обычном источнике
электропитания для гидравлической части наружного
агрегата (X3M/5+6).
Отдельное подключение к гидравлической части
наружного агрегата требуется:
если работа источника электропитания по
льготному тарифу прерывается в активном режиме
ИЛИ
если не допускается потребление энергии
гидравлической частью наружного агрегата от
источника электропитания по льготному тарифу в
активном режиме.
7.8.6 Подключение интерфейса
пользователя
Подключение к наружному агрегату
ИНФОРМАЦИЯ
Если блок управления EKCB07CAV3 НЕ входит в
состав системы, подсоедините интерфейс
пользователя непосредственно к наружному
агрегату согласно представленным ниже
инструкциям.
Подсоедините интерфейс пользователя к блоку
управления EKCB07CAV3, если последний
предусмотрен в системе. Инструкции приведены
ниже в разделе “Подключение к блоку управления”.
# Действие
1 Подсоедините кабель интерфейса пользователя к
наружному агрегату.
X5M
A5P A5P
1 2
a b
a Основной интерфейс пользователя
(a)
b Дополнительный интерфейс пользователя
2 Вставьте отвертку в пазы на нижней стороне
интерфейса пользователя и осторожно отделите
лицевую плату от настенной панели.
Печатная плата монтируется на лицевой плате
интерфейса пользователя. Следите, чтобы НЕ
повредить ее.
3 Прикрепите настенную панель интерфейса
пользователя к стене.
4 Подсоедините, как показано на рис. 4A, 4B, 4C или 4D.
5 Установите лицевую плату обратно на настенной
панели.
При креплении лицевой платы к агрегату следите,
чтобы НЕ зажать проводку.
(a) Основной интерфейс пользователя требуется для
работы. Он входит в состав принадлежностей блока.
Подключение к блоку управления
Если используется 1 интерфейс пользователя, он может
подсоединяться к блоку управления EKCB07CAV3 (для
управления рядом с блоком управления) или в помещении
(где используется как комнатный термостат).
Если используются 2 интерфейса пользователя, 1 интерфейс
может подсоединяться к блоку управления EKCB07CAV3 (для
управления рядом с блоком управления), а еще 1 — в
помещении (где используется как комнатный термостат).
